Система прибирання гною
Номер патенту: 18733
Опубліковано: 15.11.2006
Автори: Фарносов Валерій Григорович, Ляшенко Олександр Олександрович
Формула / Реферат
Система прибирання гною, що включає перекритий решіткою гноєзбірний канал з розташованим в ньому гвинтовим робочим органом, виконаним у вигляді спіралі, один кінець якої з'єднаний через муфту з приводом, а інший розташований над поперечним каналом, яка відрізняється тим, що над спіраллю повздовж її осі встановлені стабілізатори, виконані у вигляді консольно закріпленої пружної пластини з поперечним перерізом, який зменшується у бік її вільного кінця, причому довжина прямолінійної робочої ділянки пружної пластини, що контактує зі спіраллю, перевищує крок спіралі, а стабілізатори встановлені з кроком, що дорівнює:
H=S(n+0,5),
де Н - крок розташування стабілізаторів;
S - крок спіралі;
n - число повних кроків спіралі в кроці розташування стабілізаторів.
Текст

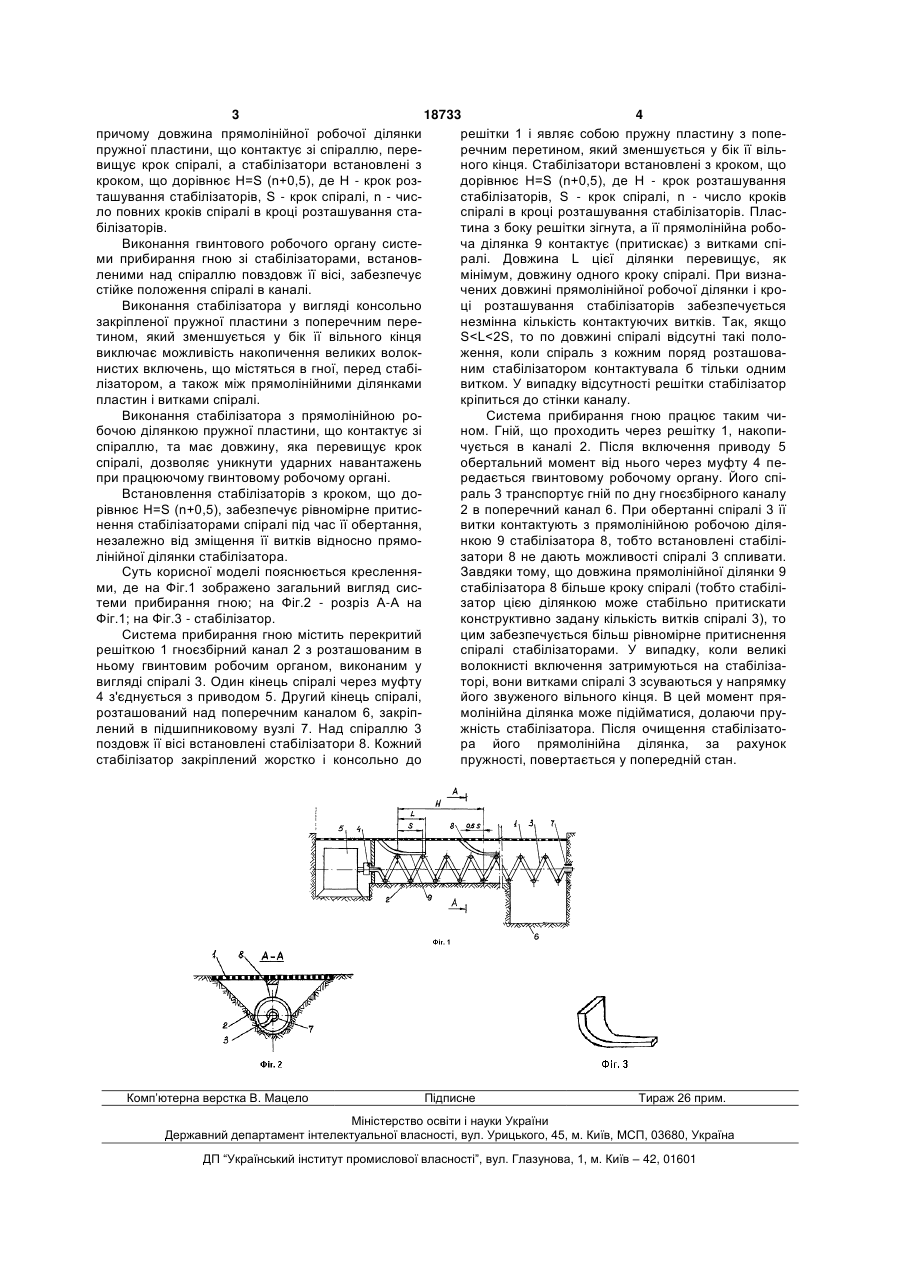

Система прибирання гною, що включає перекритий решіткою гноєзбірний канал з розташованим в ньому гвинтовим робочим органом, виконаним у вигляді спіралі, один кінець якої з'єднаний через муфту з приводом, а інший розташований над поперечним каналом, яка відрізняється тим, 3 18733 4 причому довжина прямолінійної робочої ділянки решітки 1 і являє собою пружну пластину з попепружної пластини, що контактує зі спіраллю, переречним перетином, який зменшується у бік її вільвищує крок спіралі, а стабілізатори встановлені з ного кінця. Стабілізатори встановлені з кроком, що кроком, що дорівнює Н=S (n+0,5), де Н - крок роздорівнює Н=S (n+0,5), де Н - крок розташування ташування стабілізаторів, S - крок спіралі, n - чисстабілізаторів, S - крок спіралі, n - число кроків ло повних кроків спіралі в кроці розташування стаспіралі в кроці розташування стабілізаторів. Пласбілізаторів. тина з боку решітки зігнута, а її прямолінійна робоВиконання гвинтового робочого органу систеча ділянка 9 контактує (притискає) з витками спіми прибирання гною зі стабілізаторами, встановралі. Довжина L цієї ділянки перевищує, як леними над спіраллю повздовж її вісі, забезпечує мінімум, довжину одного кроку спіралі. При визнастійке положення спіралі в каналі. чених довжині прямолінійної робочої ділянки і кроВиконання стабілізатора у вигляді консольно ці розташування стабілізаторів забезпечується закріпленої пружної пластини з поперечним перенезмінна кількість контактуючих витків. Так, якщо тином, який зменшується у бік її вільного кінця S
ДивитисяДодаткова інформація
Назва патенту англійськоюManure handling system
Автори англійськоюFarnosov Valerii Hryhorovych, Liashenko Oleksandr Oleksandrovych
Назва патенту російськоюСистема уборки навоза
Автори російськоюФарносов Валерий Григорьевич, Ляшенко Александр Александрович
МПК / Мітки
МПК: A01K 1/01
Мітки: прибирання, система, гною
