Підбирач-навантажувач соломи і сіна

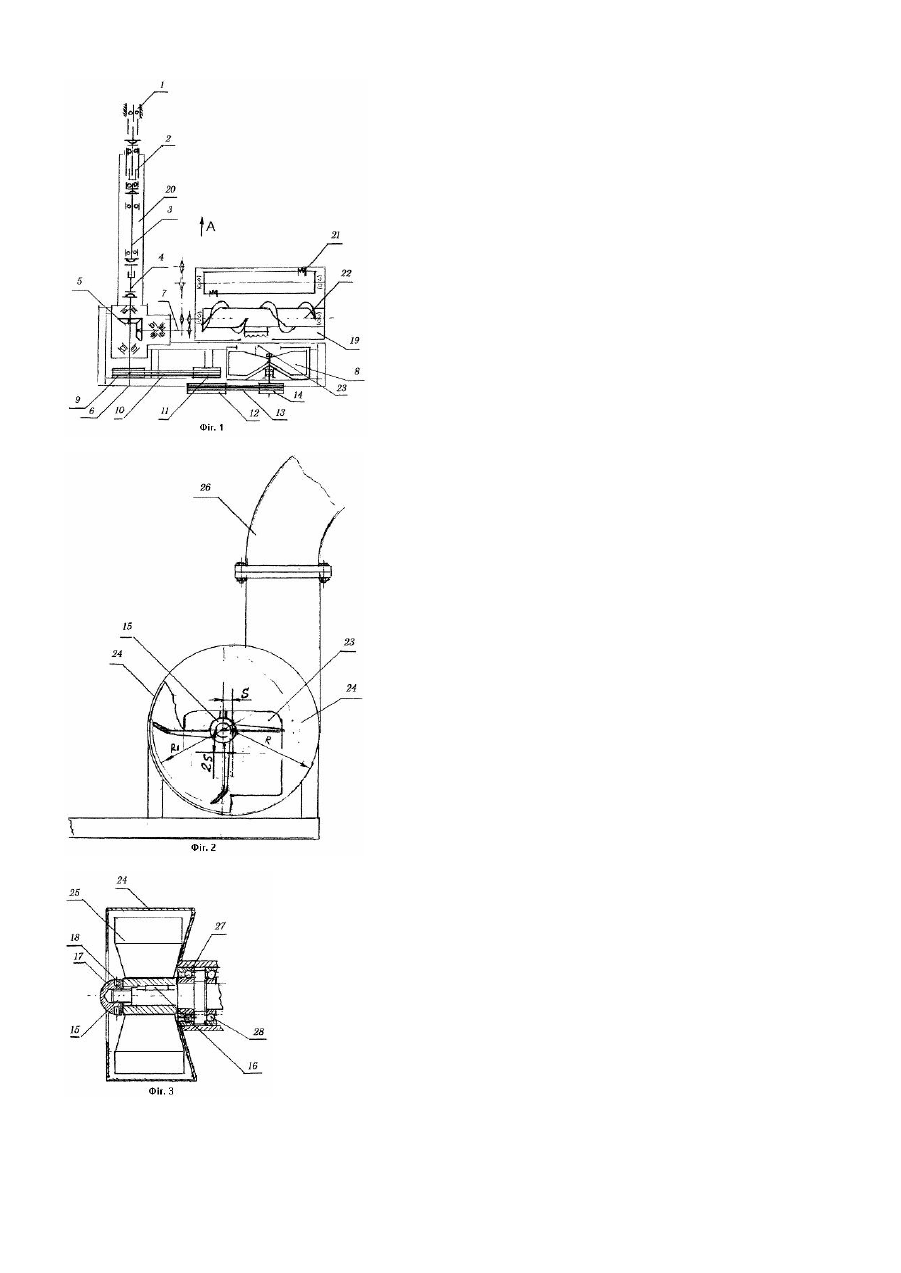

Підбирач - навантажувач соломи і сіна (далі підбирач) відноситься до сільськогосподарського машинобудування і призначений для підбору і одночасного завантажування соломи або сіна в транспортні засоби, які рухаються поруч або причіплені ззаду. В даний час в сільському господарстві широко використовуються для підбору і завантаження в транспортні засоби соломи і сіна спеціальні машини, такі як, прес-підбирачі ППЛ-Ф-1,6, ПКТ-Ф-20 та інші [див. Каталог "Сельскохохозяйственная техника" 1998. Москва, стор. 133]. Близьким за призначенням до запропонованого підбирача є підбирач-навантажувач сіно-соломистих матеріалів, який заявлено згідно [Авторського свідоцтва №1042662 - А01D89/100, в 1981 році], але серійно не випускався. Недоліком цієї машини є те, що зуби верхнього ротора мають велику лінійну швидкість 17...20м/сек, і, ударяючи по сухому сіні струшують листки і цвіт із стебла, які видуваються сильним потоком повітря, що приводять до втрат найбільш цінних фракцій речовини. Аналогом до запропонованої машини може бути косарка навантажувач - трав і соломи без подрібнення [патент на промисловий зразок №571]. Основним недоліком цієї машини є те, що вона має малу продуктивність та нерівномірно і неповністю завантажує причіп. Для рівномірного розміщення соломи по причепу необхідно тримати в кузові додатково людину, що небезпечно і дорого. До недоліків слід віднести і те, що завантаження транспортного засобу здійснюється ленточним неповоротним транспортером, який не може завантажувати транспорт, що р ухається поруч. Достоїнство аналога полягає в тому що, при завантаженні сухого сіна, особливо лікарських трав, не втрачається найбільш корисні і поживні листочки та цвіт, так як відсутні повітряний потік і система вальців подачі маси. Прототипом до запропонованої машини є Косарка - навантажувач трав, сіна і соломи КПТ-2,4, яка розроблена ВАТ "Білоцерківсільмаш". Основне призначення - цієї машини завантажувати в транспортні засоби солому і сухе сіно, а також скошувати траву і завантажувати її без подрібнення в причіп або інший транспорт, що рухається поруч. Недоліком цієї машини є те, що сіно подається підбирачем в камеру через вальцеву систему, яка частково ломає сіно, при цьому дрібні протерті частинки листочків і цвіту видуваються повітряним потоком і втрачаються. Крім того, вальцева система часто забивається соломою або сіном і для відновлення роботи машини необхідно витрачати додатково не продуктивний час. Для подачі соломи і сіна від підбираючого пристрою до кидалки встановлена 5-ти вальцева система з складним приводом/ що значно збільшує металоємкість і вартість машини. Жатка для збору трав без подрібнення не знайшла широкого використання і не рекомендована для виробництва. Суть винаходу полягає в тому, що солома або сіно подаються від підбираючого пристрою шнеком безпосередньо в пневмокамеру через вікно, яке розміщене в боковині пневмокамери в зоні виходу потоку повітря від кидалки в соломопровід. Центр вікна зміщений по горизонталі від центру кидалки в сторону виходу маси на величину з, яка дорівнює різниці радіусів обечайки пневмокамери і кидалки, а по вертикалі центр вікна зміщений вниз від центру кидалки на величину, що дорівнює 2s, при цьому ширина вікна становить 0,75-0,8 діаметра кидалки, а висота 0,6-0,7 діаметра кидалки. Таке положення і форма вікна найкраще забезпечує подачу маси в пневмокамеру, що підтверджено експериментально. Величина s і положення кидалки відносно обечайки визначаються розрахунками, які рекомендовані відповідною літературою. Привод підбирача здійснюється валом відбору потужності енергозасобу через конічний редуктор, який має один ведучий і два ведомих хвостовики, один із яких є продовженням ведучого і приводить в дію кидалку через систему шківів і пасів, а другий, що втановлений під кутом 90 до ведучого хвостовика приводить в дію підбираючий пристрій з допомогою зірок і ланцюгових передач. Кидалка з'єднана з валом за допомогою шпонки. Вал закріплений в камері на двох підшипниках, фіксація кидалки на валу в осьовому напрямку забезпечується спеціальною гайкою, яка має форму півкулі і нагвинчена на вільний кінець вала зі сторони входу в камеру соломи. На зовнішньому діаметрі гайки виконані отвори під спеціальний ключ. Рівна і гладка поверхня гайки запобігає намотуванню соломи або сіна на вал під час експлуатації. Технічне рішення винаходу розкривається кресленнями. На Фіг.1 зображена кінематична схема підбирача, а на Фіг.2 і 3 подано креслення пневмокамери і кидалки. Привод підбирача від енергозасобу (трактором) здійснють від вала відбору потужності (ВВП)1 через телескопічний кардан 2, карданний вал 3, кардан 4, конічний редуктор 5, який має два вихідних хвостовики 6 і 7, від хвостовика 6 приводиться в дію кидалка 8 з допомогою відочого шківа 9 у паса 10, проміжних шківів 11 і 12, паса 13 і ведений, шківа 14. Кидалка 8 закріплена на валу 15 з допомогою шпонки 16, а від осьового зміщення гайкою 17, яка має форму півкулі, на зовнішньому діаметрі якої виконані два або більше отворів 18 під спеціальний ключ. Вал кидалки змонтований в корпусі камери на двох підшипниках 27 і 28. Ведомий хвостовик 7 конічного редуктора приводить в дію підбираючий пристрій 19 з допомогою системи зірок і ланцюгів. Робота підбирача здійснюється таким чином: підбирач приєднується сницею 20 до причіпного пристрою енергозасобу, телескопічний кардан 2 надівається на ВВП. Енергозасіб переміщується по полю з підбирачем в напрямку, показаному стрілкою "А" з включеним ВВП. Підбираючий пристрій зубами 21 підбирає з валків солому або сіно і подає їх в зону шнека 22, а шнек у вікно 23 камери 24, лопатки 25 кидалки 8 створюють потужний потік повітря, який транспортує солому або сіно через соломопровід 26 в транспортні засоби, причеплені ззаду або що рухаються поруч. Дослідні зразки підбирача ПНС-1,8 пройшли приймальні випробування і рекомендовані до виробництва. Освоєння машин планується здійснювати на виробничих потужностях ТОВ "Povop-2" м.Біла Церква.
