П’єзомагнітний тахометр

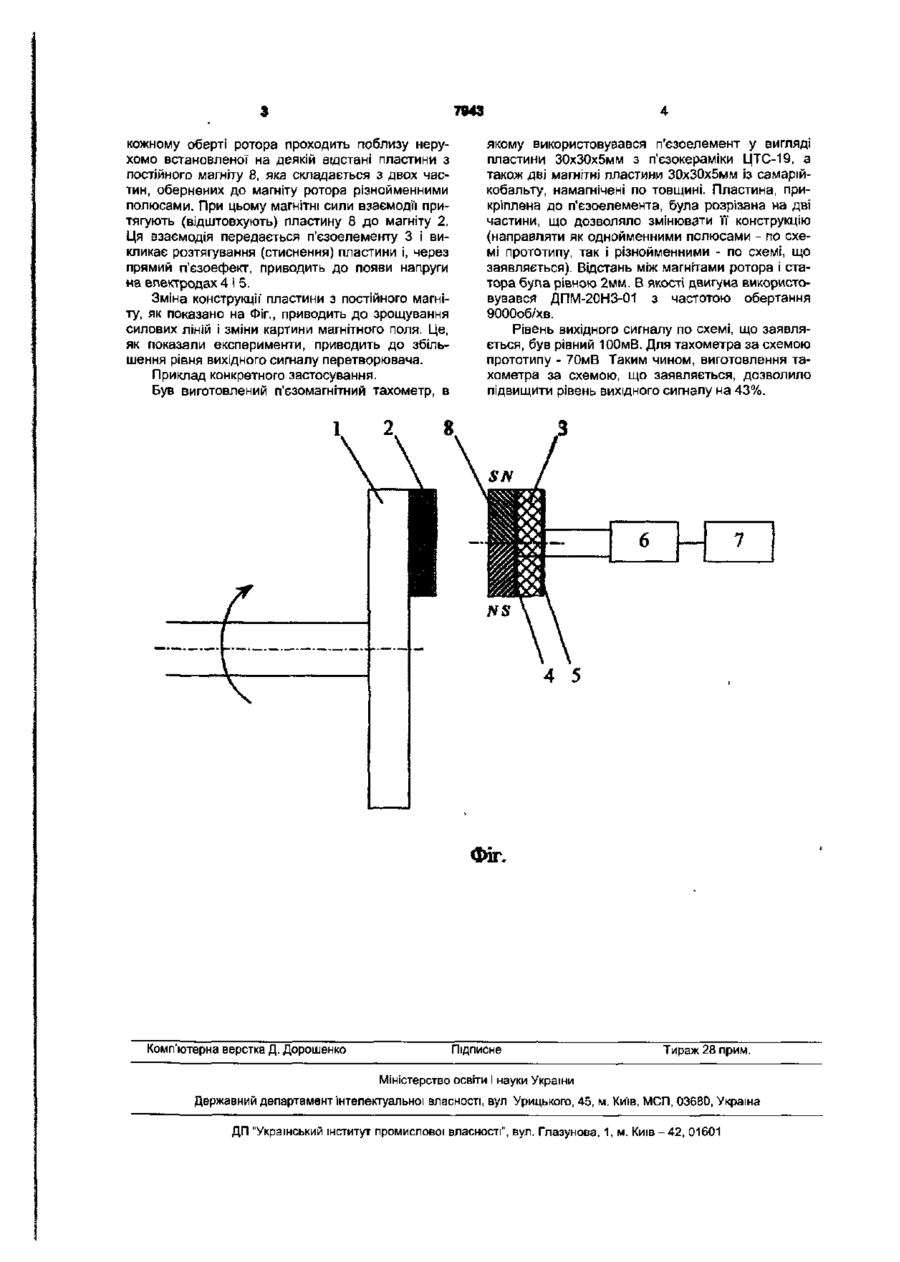

П'єзомагнІтний тахометр, який містить ротор Із закріпленим на ньому постійним магнітом, статор із закріпленим на ньому п'єзоелементом з двома електродами, підключеними до підсилювача електричних коливань і лічильника імпульсів, причому на п'єзоелементі закріплена пластина з постійного магніту, обернена до магніту ротора, який відрізняється тим, що магніт, прикріплений до п'єзоелемента, намагнічений по товщині і складається з двох частин, обернених до магніту ротора різнойменними полюсами. Корисна модель належить до вимірювальної техніки і може бути використана в промисловості і лабораторній практиці для вимірювання швидкостей обертання валів різних машин і механізмів. Відомий тахометр, який містить ротор із закріпленим на ньому постійним магнітом, статор із закріпленим на ньому п'єзоелементом з двома електродами, підключеними до підсилювача електричних коливань і лічильника імпульсш, причому на п'єзоелементі закріплена пластина з магнітопровідного матеріалу, обернена до магніту [див авт.св. СРСР №461370, опубл. 25 02.75. Бюл.№7]. Недоліком цього тахометра є низький рівень вихідного сигналу. Відомий тахометр, що містить ротор із закріпленим на ньому постійним магнітом, статор із закріпленим на ньому п'єзоелементом з двома електродами, підключеними до підсилювача електричних коливань і лічильника імпульсів, причому на п'єзоелементі закріплена пластина з постійного магніту, обернена до магніту ротора [див. авт.св. СРСР №650009, G01РЗ/42, опубл. 28.02.79. Бюл.№8]. Недоліком цього тахометра є низький рівень вихідного сигналу Вказаний тахометр найбільш близький по технічній сутності до того, який заявляється, і вибраний в якості прототипу. В основу корисної' моделі поставлена задача підвищення рівня вихідного сигналу п'єзомагнітного тахометра шляхом зміни конструкції магніту. П'єзомагнІтний тахометр, що заявляється, міс тить ротор із закріпленим на ньому постійним магнітом, статор із закріпленим на ньому п'єзоелементом з двома електродами, підключеними до підсилювача електричних коливань і лічильника імпульсів, причому на п'єзоелементі закріплена пластина з постійного магніту, яка обернена до магніту ротора. П'єзомагнІтний тахометр, що заявляється, відрізняється тим, що магніт, прикріплений до п'єзоелемента, намагнічений по товщині І складається з двох частин, обернених до магніту ротора різнойменними полюсами. Кожна з вказаних відмінних ознак є необхідною, а всі разом -достатніми для досягнення технічного результату. Технічним результатом корисної моделі є підвищення рівня вихідного сигналу Корисна модель пояснюється кресленням, де: - на Фіг. - показано зображення п'єзомагнітного тахометра, що заявляється. П'єзомагнітний тахометр містить ротор 1 Із закріпленим на ньому постійним магнітом 2, статор (на Фіг не показаний) із закріпленим на ньому п'єзоелементом 3 з двома електродами 4 і 5, підключеними до підсилювача електричних коливань 6 і лічильника імпульсів 7. На п'єзоелементі 3 закріплена пластина з постійного магніту 8, яка намагнічена по товщині і складається з двох частин, обернених до магніту ротора 2 різнойменними полюсами П'єзомагнІтний тахометр працює таким чином. При обертанні ротора 1 постійний магніт 2 при СО О) 7943 кожному оберті ротора проходить поблизу нерухомо встановленої на деякій відстані пластини з постійного магніту 8, яка складається з двох частин, обернених до магніту ротора різнойменними полюсами. При цьому магнітні сили взаємодії притягують (відштовхують) пластину 8 до магніту 2. Ця взаємодія передається п'єзоелементу 3 і викликає розтягування (стиснення) пластини і, через прямий п'єзоефект, приводить до появи напруги на електродах 4 і 5. Зміна конструкції пластини з постійного магніту, як показано на Фіг., приводить до зрощування силових ліній і зміни картини магнітного поля. Це, як показали експерименти, приводить до збільшення рівня вихідного сигналу перетворювача. Приклад конкретного застосування. Був виготовлений п'єзомагнітний тахометр, в якому використовувався п'єзоелемент у вигляді пластини 30х30х5мм з п'єзокераміки ЦТС-19, а також дві магнітні пластини 30х30х5мм із самарійкобальту, намагнічені по товщині. Пластина, прикріплена до п'єзоелемента, була розрізана на дві частини, що дозволяло змінювати її конструкцію (направляти як однойменними полюсами - по схемі прототипу, так і різнойменними - по схемі, що заявляється). Відстань між магнітами ротора і статора була рівною 2мм. В якості двигуна використовувався ДПМ-20НЗ-01 з частотою обертання 9000об/хв. Рівень вихідного сигналу по схемі, що заявляється, був рівний ЮОмВ. Для тахометра за схемою прототипу - 70мВ Таким чином, виготовлення тахометра за схемою, що заявляється, дозволило підвищити рівень вихідного сигналу на 43%. — І 6 7 Фіг. Комп'ютерна верстка Д. Дорошенко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
