П’єзомагнітний тахометр

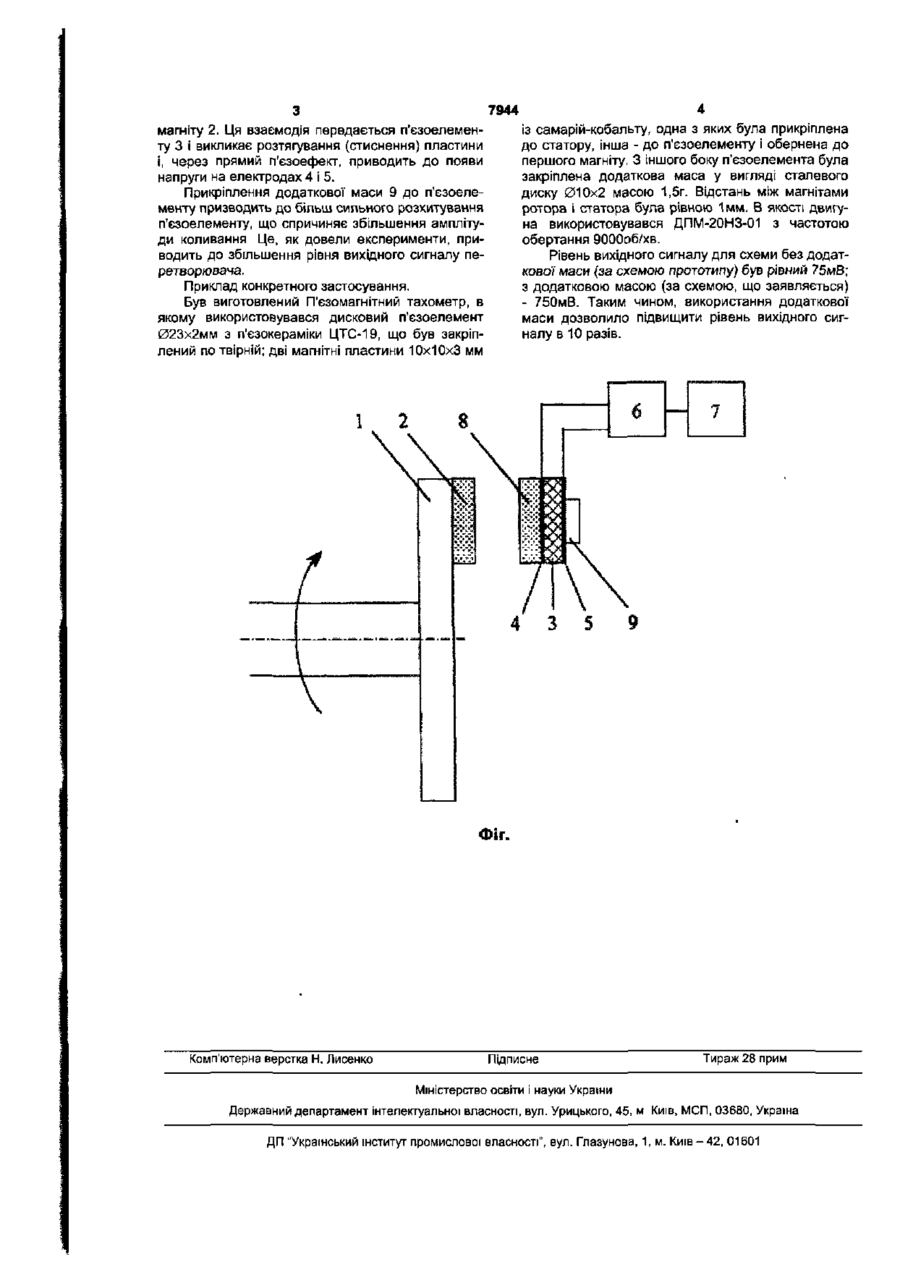

П'єзомагнітний тахометр, який містить ротор із закріпленим на ньому постійним магнітом, статор із закріпленим на ньому п'єзоелементом з двома електродами, підключеними до підсилювача електричних коливань І лічильника імпульсів, причому на п'єзоелементі закріплена пластина з постійного магніту, обернена до магніту ротора, який відрізняється тим, що до п'єзоелемента прикріплена додаткова маса. Корисна модель належить до вимірювальної техніки і може бути використана в промисловості і лабораторній практиці для вимірювання швидкостей обертання валів різних машин і механізмів. Відомий тахометр, який містить ротор із закріпленим на ньому постійним магнітом, статор із закріпленим на ньому п'єзоелементом з двома електродами, підключеними до підсилювача електричних коливань і лічильника імпульсів, причому на п'єзоелементі закріплена пластина з магнітопровідного матеріалу, обернена до магніту [див авт св. СРСР №461370, опубл. 25 02 75. Бюл.№7]. Недоліком цього тахометра є низький рівень вихідного сигналу. Відомий тахометр, що містить ротор із закріпленим на ньому постійним магнітом, статор із закріпленим на ньому п'єзоелементом з двома електродами, підключеними до підсилювача електричних коливань і лічильника імпульсів, причому на п'єзоелементі закріплена пластина з постійного магніту, обернена до магніту ротора [див. авт.св. СРСР №650009, G01P3/42, опубл. 28.02.79. Бюл.№8] Недоліком цього тахометра є низький рівень вихідного сигналу. Вказаний тахометр найбільш близький по технічній сутності до того, який заявляється, і вибраний в якості прототипу. В основу корисної моделі поставлена задача підвищення рівня вихідного сигналу п'єзомагнітного тахометра шляхом прикріплення до п'єзоелемента додаткової маси. П'єзомагнітний тахометр, що заявляється, містить ротор із закріпленим на ньому постійним магнітом, статор із закріпленим на ньому п'єзоелементом з двома електродами, підключеними до підсилювача електричних коливань і лічильника імпульсів, причому на п'єзоелементі закріплена пластина з постійного магніту, яка обернена до магніту ротора. П'єзомагнітний тахометр, що заявляється, відрізняється тим, що до п'єзоелемента прикріплюється додаткова маса. Технічним результатом винаходу є підвищення рівня вихідного сигналу. Винахід пояснюється кресленням, де' на Фіг - показано зображення п'єзомагнітного тахометра, що заявляється. П'єзомагнітний тахометр містить ротор 1 із закріпленим на ньому постійним магнітом 2, статор (на Фіг. не показаний) із закріпленим на ньому п'єзоелементом 3 з двома електродами 4 і 5, підключеними до підсилювача електричних коливань 6 і лічильника імпульсів 7. На п'єзоелементі 3 закріплена пластина з постійного магніту 8 і додаткова маса 9. П'єзомагнітний тахометр працює таким чином. При обертанні ротора 1 постійний магніт 2 при кожному оберті ротора проходить поблизу нерухомо встановленої на деякій відстані пластини з постійного магніту 8 При цьому магнітні сили взаємодії притягують (відштовхують) пластину 8 до 7944 магніту 2. Ця взаємодія передається гїєзоелементу 3 і викликає розтягування (стиснення) пластини і, через прямий п'єзоефект, приводить до появи напруги на електродах 4 і 5. Прикріплення додаткової маси 9 до гїєзоелементу призводить до більш сильного розхитування п'єзоелементу, що спричиняє збільшення амплітуди коливання Це, як довели експерименти, приводить до збільшення рівня вихідного сигналу перетворювача. Приклад конкретного застосування. Був виготовлений П'єзомагнітний тахометр, в якому використовувався дисковий п'єзоелемент 023х2мм з п'єзокераміки ЦТС-19, що був закріплений по твірній; дві магнітні пластини 10x10x3 мм 4 із самарій-кобальту, одна з яких була прикріплена до статору, інша - до п'єзоелементу і обернена до першого магніту. З іншого боку п'єзоелемента була закріплена додаткова маса у вигляді сталевого диску 010x2 масою 1,5г. Відстань між магнітами ротора і статора була рівною 1мм. В якості двигуна використовувався ДПМ-20НЗ-01 з частотою обертання 9000об/хв. Рівень вихідного сигналу для схеми без додатково/ маси (за схемою прототипу) був рівний 75мВ; з додатковою масою (за схемою, що заявляється) - 750мВ. Таким чином, використання додаткової маси дозволило підвищити рівень вихідного сигналу в 10 разів. Г Фіг. Комп'ютерна верстка Н. Лисенко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вуп. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
