Склад для обробки текстильних матеріалів

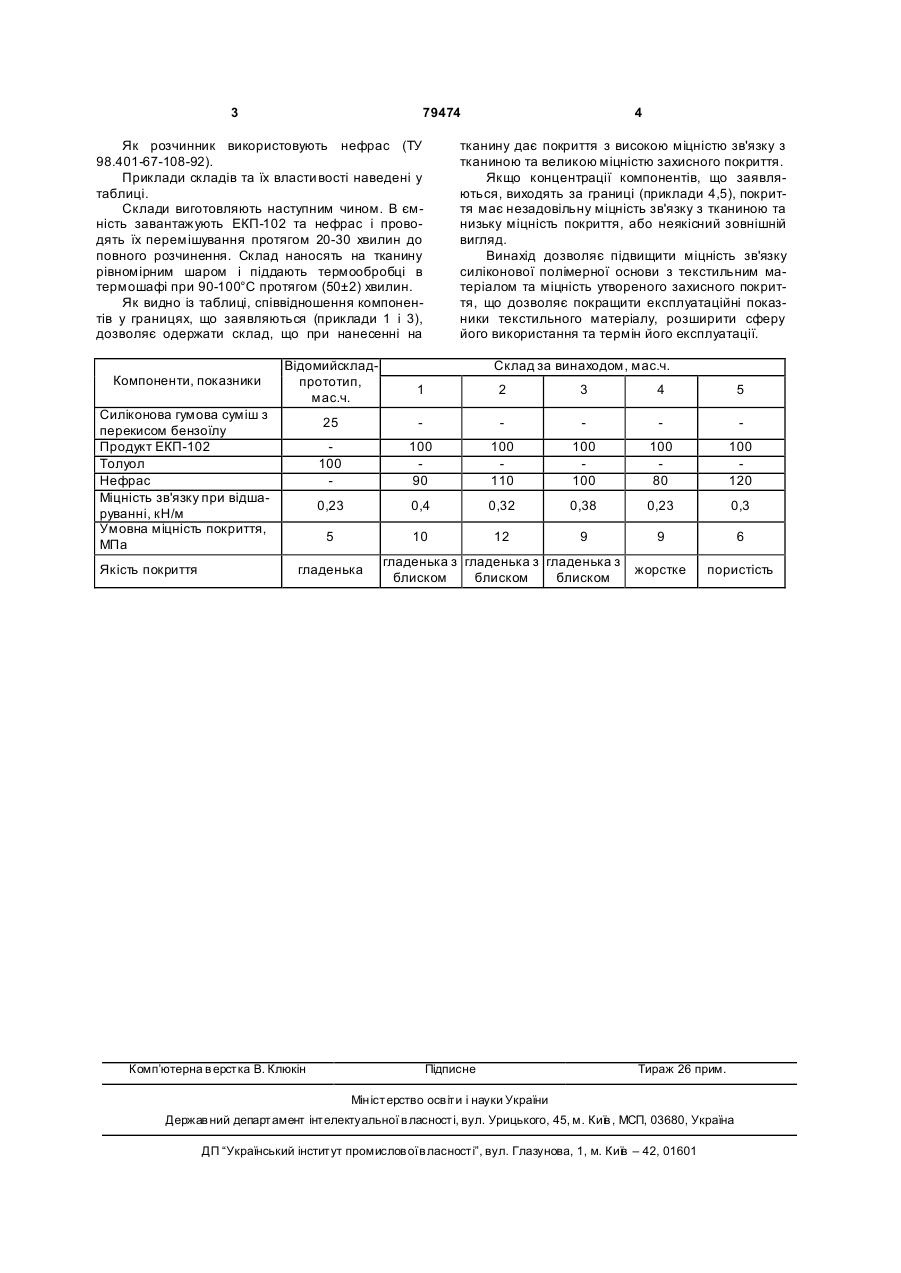

1. Склад для обробки текстильних матеріалів, який містить полімерну силіконову основу і розчинник, який відрізняється тим, що як полімерну силіконову основу використовують склад на основі низькомолекулярного силіконового каучуку, а як розчинник - нефрас, при такому співвідношенні компонентів, мас.ч.: склад на основі низькомолекулярного силіконового каучуку 100 нефрас 90-110. 2. Склад за п. 1, який відрізняється тим, що як склад на основі низькомолекулярного силіконового каучуку використовують продукт ЕКП-102 або Elastosil-440. (19) (21) a200500274 (22) 12.01.2005 (24) 25.06.2007 (46) 25.06.2007, Бюл. №9, 2007р. (72) Мельник Людмила Олексіївна, Віхірєва Наталія Павлівна, Миронець Ольга Анатоліївна, Савельєва Ніна Василівна, Голіна Ніна Абрамівна (73) ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ "ЕЛАСТИК" (56) UA 46321, 15.05.2002 SU 526296, 06.01.1977 SU 539056, 18.01.1977 EP 0016907, 15.10.1980 US 4283191, 11.08.1981 JP 4073267, 09.03.1992 3 79474 Як розчинник використовують нефрас (ТУ 98.401-67-108-92). Приклади складів та їх власти вості наведені у таблиці. Склади виготовляють наступним чином. В ємність завантажують ЕКП-102 та нефрас і проводять їх перемішування протягом 20-30 хвилин до повного розчинення. Склад наносять на тканину рівномірним шаром і піддають термообробці в термошафі при 90-100°С протягом (50±2) хвилин. Як видно із таблиці, співвідношення компонентів у границях, що заявляються (приклади 1 і 3), дозволяє одержати склад, що при нанесенні на Компоненти, показники Відомийскладпрототип, мас.ч. тканину дає покриття з високою міцністю зв'язку з тканиною та великою міцністю захисного покриття. Якщо концентрації компонентів, що заявляються, виходять за границі (приклади 4,5), покриття має незадовільну міцність зв'язку з тканиною та низьку міцність покриття, або неякісний зовнішній вигляд. Винахід дозволяє підвищити міцність зв'язку силіконової полімерної основи з текстильним матеріалом та міцність утвореного захисного покриття, що дозволяє покращити експлуатаційні показники текстильного матеріалу, розширити сферу його використання та термін його експлуатації. Склад за винаходом, мас.ч. 1 2 3 4 5 25 100 100 90 100 110 100 100 100 80 100 120 0,23 0,4 0,32 0,38 0,23 0,3 5 Силіконова гумова суміш з перекисом бензоїлу Продукт ЕКП-102 Толуол Нефрас Міцність зв'язку при відшаруванні, кН/м Умовна міцність покриття, МПа Якість покриття 4 10 12 9 9 6 жорстке пористість гладенька Комп’ютерна в ерстка В. Клюкін гладенька з гладенька з гладенька з блиском блиском блиском Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
