Двошарова антикорозійна стрічка

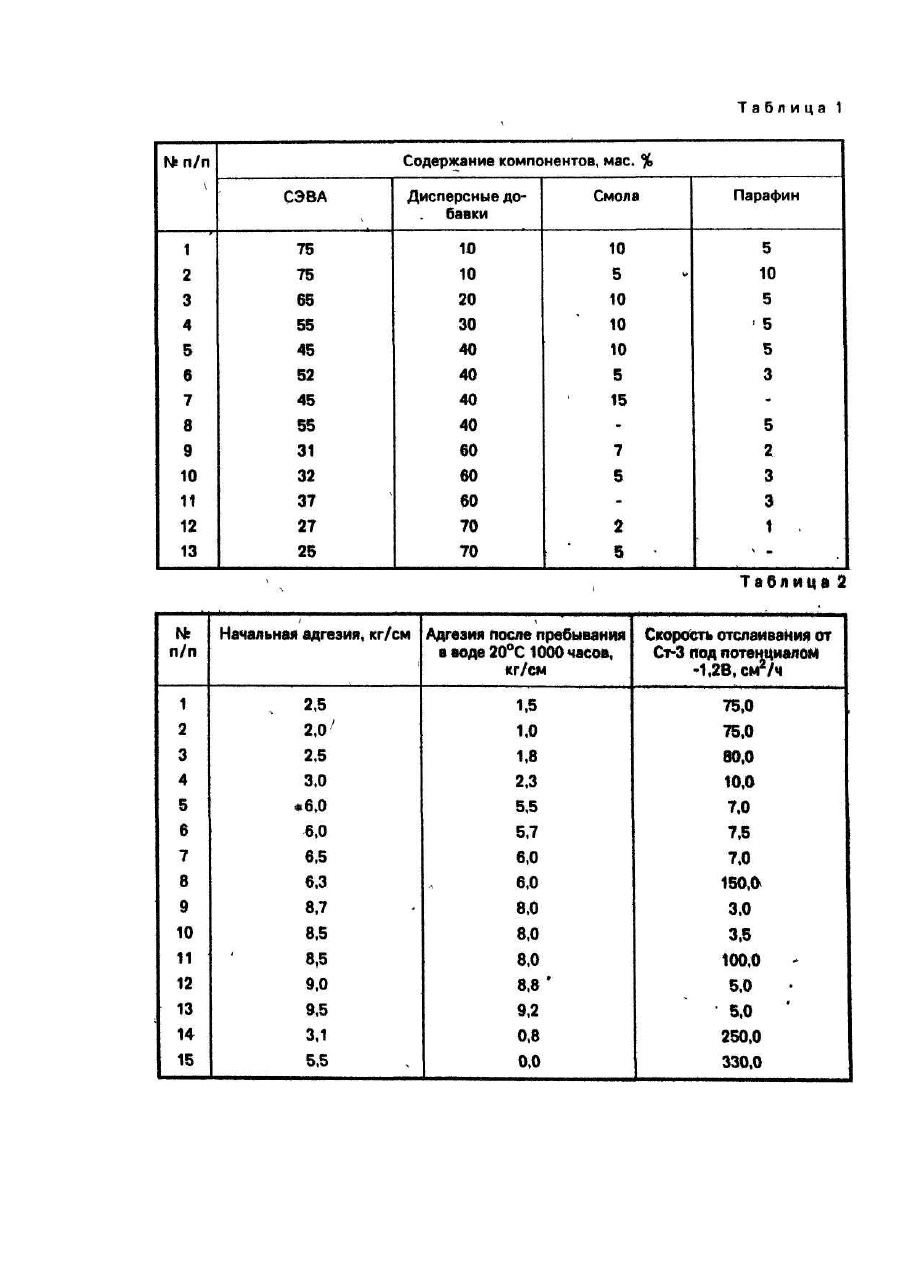

Изобретение относится к области переработки пластмасс, конкретно к двухслойному материалу с полиэтиленовой (ПЭ) основой и адгезионным термопластичным слоем и может быть использовано в нефтяной и газовой промышленности для защиты тр убопроводов от коррозии. Наиболее близка по составу и назначению к заявляемой двухслойная лента, состоящая из ПЭ основы, содержащей небольшие количества термо- и светостабилизаторов, и адгезионного термопластичного слоя на основе СЭВА с добавками парафина (0,2 2.0%) и неорганического наполнителя аэросила (0,5-5.0). Данная лента с ее адгезивом обладает низкой величиной адгезии к металлу (3,0-3,2 кг/см) и низкой водостойкостью адгезии покрытия. После выдержки 500 часов в воде 20°С адгезив падает до значения 0,5-1,0 кг/см. В основу изобретения поставлена задача создать экологически чистую антикоррозионную двухслойную ленту на основе ПЭ с адгезионным слоем на основе СЭВА, обладающую высокими адгезионными свойствами к металлу, сохраняющимися в условиях водных сред и катодной поляризации на металле. Поставленная задача достигается лентой с применением композиций приведенных ниже составов: Предлагаемая двухслойная антикоррозионная лента отличается высокой адгезией покрытия к металлу, которая практически не изменяется во времени и при воздействии води. Это достигается путем введения (большого процентного содержания мелкодисперсного неорганического наполнителя (глина, мел и др.) в сочетании с добавками смол (οκτοфор-Ν, инден-кумароновая, их производные). Кроме того, использование вышеуказанной композиции в качестве клеевого слоя резко увеличивает водостойкость пленочных покрытий при наличии на металле катодной поляризации. Для улучшения реологических свойств композиции на основе СЭВА при ее промышленной переработке используется парафин. В качестве композиции защитного слоя, взята термо- и светостабилизированная промышленная ПЭкомпозиция марки 102-10К или 153-10К. Пример 1. Получение композиции адгезива для двухслойной ленты осуществляется следующим образом. Берем СЭВА марки 11306-075, алкилфеноламинную смолу οκτοфор-Ν по ТУ 38-301-48-11-90 или инденкумароновую смолу или их производные, глину каолин по ГОСТ 28177-89 или мел и парафин по ГОСТ 236889. Загружаем эти компоненты в смеситель линии грануляции пластмасс ЛГП-190 в соотношениях, указанных в табл. 1. Далее гомогенизируем и гранулируем композицию. Композиции адгезива и защитного слоя двухслойной ленты засыпают в бункера промышленной соэкструзионной линии типа ЛРП 45/45-500. На выходе получаем двухслойную ленту с толщиной адгезива 0,4 мм, а ПЭ - 0,6 мм. Пример 2. Формирование адгезии осуществляли на стальных Ст-3 пластинах толщиной 2 мм, шириной 20 мм, длиной 100 мм при температуре 150°С в течение 3 мин. Для экспериментов использовали двухслойную пленку, где нижним слоем была предлагаемая композиция, а верхним - композиция на основе полиэтилена. Пленку адгезивом вниз наносили на подогретую подложку, затем выдерживали при указанной температуре с дальнейшим остыванием до комнатной температуры. Начальную адгезию измеряли через сутки после формирования (угол отрыва 180°). Водостойкость адгезии оценивали при выдержке в воде при 20°С в течение 1000 часов. В табл. 2 приведены показатели начальной адгезии, адгезии после 1000 часов выдержки в воде 20°С и скорости отслаивания при катодной поляризации металла двухслойной изоляционной ленты нижним слоем которой являются композиции, описанные в табл. 1. Видно, что показатели пленки заметно улучшаются при увеличении процентного содержания неорганического наполнителя в нижнем клеевом слое. Например, начальная адгезия пленки на композиции 1 увеличивается с 2 кг/см до 9,4-9,6 кг/см пленки на композициях 7,8,9 при 70-75% содержания каолина. Видно также, что предлагаемая двухслойная лента имеет низкую скорость (в 40-50 раз меньше) отслаивания при катодной поляризации металла под нагрузкой 3-7 см 2/ч, в то время как прототип имеет скорость отслаивания 250 см 2/ч, а промышленная лента на композиции марки 113-28 имеет 330 см 2/ч. Благодаря этому двухслойная лента не отслаивается от металла в воде при поляризации металла в обычных условиях. В табл. 2 приведены значения свойств пленки в процессе различных испытаний. Видно, что введение указанных добавок в заданных концентрациях значительно увеличивают адгезию и водостойкость в обычных условиях и в условия х катодной поляризации металла. Таким образом, предлагаемая двухслойная лента является экологически чистой и позволяет создавать надежные защитные антикоррозионные покрытия в обычныхусловия х и в условиях катодной поляризации металла.
