Секція регістрового радіатора водяного опалювання

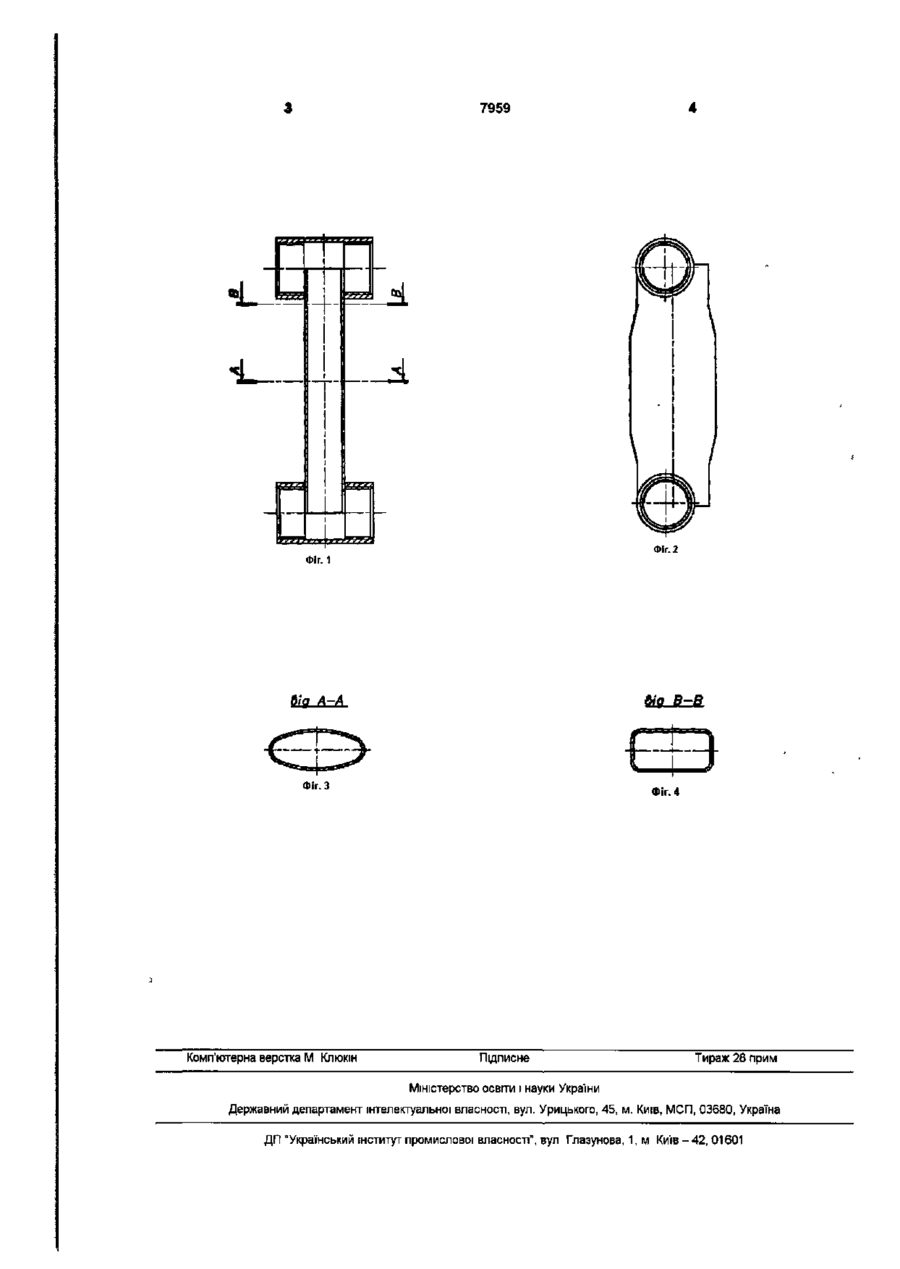

1 Секція регістрового радіатора водяного опалювання, що містить два горизонтальні колектори та вертикальну колонку, яка відрізняється тим, що колонка виконана з труби з некруглим перемінним перерізом 2 Секція регістрового радіатора водяного опалювання за п 1, яка відрізняється тим, що місця з'єднання колекторів з колонкою залиті іншим металом Корисна модель відноситься до конструкції пристроїв конвективно-секційного типа, а саме до секції радіатора для водяного опалювання Всі ВІДОМІ регістрові радіатори для водяного опалювання складаються з секцій, елементи яких мають круглу форму Найбільш близьким аналогом секції, що заявляється, обраним як прототип є секція регістрового сталевого зварного опалювального радіатора [див ТУ У В 2 5-19125158 004-2001 підрозділ 1 3 та аркуш 7, рис 1] Вказана секція містить два горизонтальних колектори та вертикальну колонку Ці ознаки загальні, як для прототипу, так і для запропонованої корисної моделі Колектори та колонки виготовляють з круглих сталевих водогазопровідних труб, які з'єднають між собою зварюванням Таке виконання секцій дозволяє виробляти з них радіатори лише з колонками круглої форми, що обмежує їх асортимент В основу корисної моделі покладена задача створити таку секцію регістрового радіатора водяного опалювання в якій шляхом зміни конструкції елементів секції, забезпечується розширення асортименту радіаторів Покладена задача вирішується тим, що в секції регістрового радіатора водяного опалюван ня, що містить два горизонтальних колектора та вертикальну колонку, колонка виконана з труби з некруглим перемінним перерізом Місця з'єднання колекторів з колонкою секції можуть бути облиті іншим металом, тоді як основна частина колонки залишається необлитою Таке виконання секцій дозволяє виготовляти з них радіатори з колонками іншої форми, ніж круглої, і, за рахунок цього, забезпечити розширення їх асортименту На фіг 1 - вигляд секції зпереду, на фіг 2 теж саме вигляд збоку, на фіг 3 розріз А-А на фіг 1, на фіг 4 розріз В-В на фіг 1 Секція регістрового радіатора водяного опалювання містить колектори 1,2 та колонку 3 Місця з'єднання колекторів 1 і 2 з колонкою 3 можуть бути облиті металом 4 Розріз А-А колонки 3 має наприклад, форму овалу, а розріз В-В - прямокутника Металом обливки 4 може бути, наприклад, алюміній Приєднання секцій радіатора одна до одної та до опалювальної системи здійснюється звичайним способом Упровадження запропонованої секції дозволяє розширити асортимент радіаторів і поліпшити їх ЗОВНІШНІЙ вигляд. ю 7959 Фіг. 2 Фіг. 1 вір В-В діа А-А Фіг. З Комп'ютерна верстка М Клюкін Фіг. 4 Підписне Тираж 28 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
