Секція радіатора водяного опалення

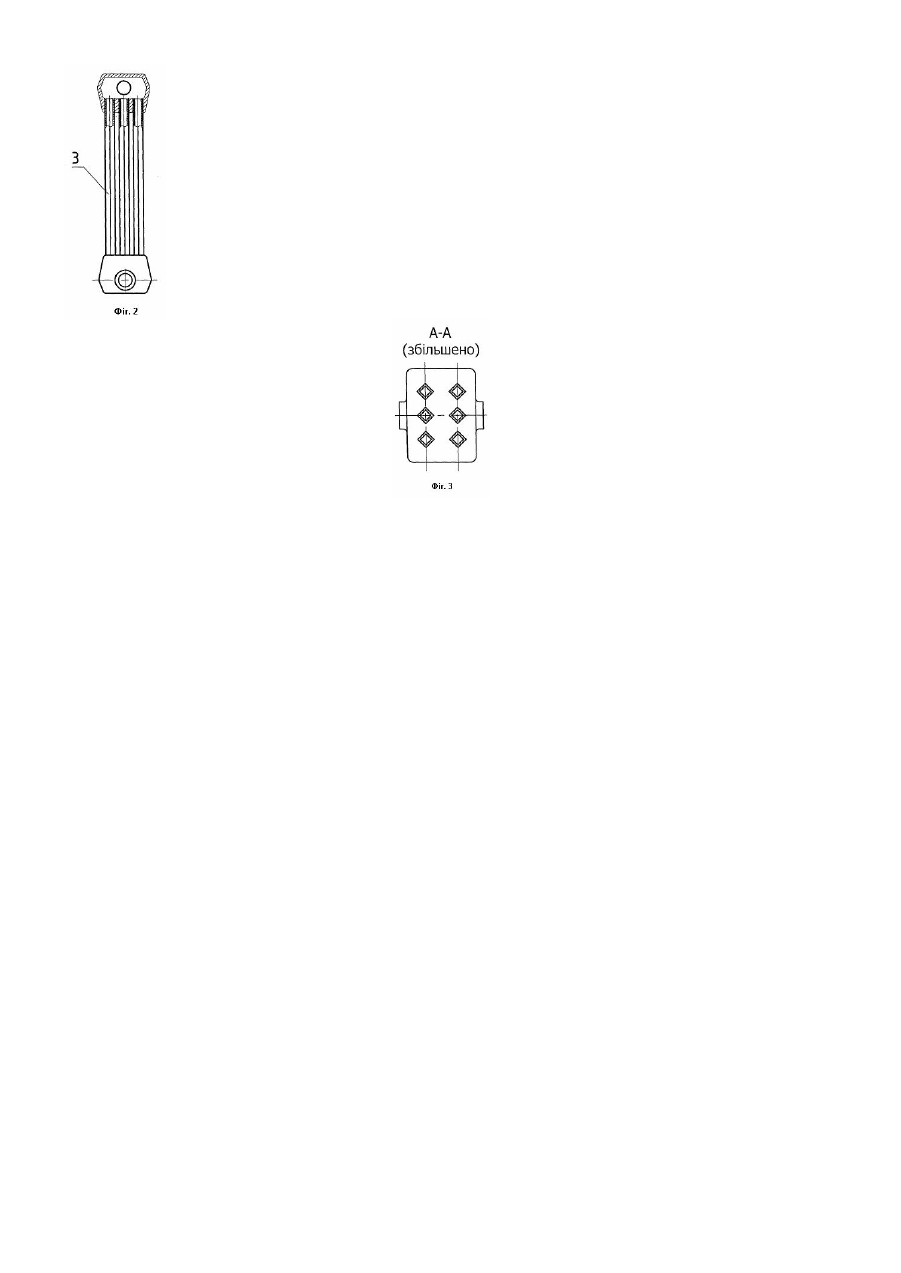

Винахід відноситься до конструкції пристроїв конвективно - секційного типа, а саме до секції радіатора для водяного опалення. Відомі радіатори для водяного опалення, які складаються з секцій. Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип є секція радіатора водяного опалення, що містить дві головки з нарізними отворами та стояки (Л.И. Сканави "Отопление" , Μ., Стройиздат, 1988, с.79, 80). У стояках і головках виконані з'єднані між собою внутрішні порожнини для проходження теплоносія (гарячої води). Нарізні отвори призначені для з'єднання секцій і для приєднання до труб які підводять та відводять теплоносій. Відому секцію виготовляють суцільнолитою з сірого чавуна. Технологія виготовлення секцій, у зв'язку з їх конструкцією, є технологічно складною. В основу винаходу поставлена задача вдосконалення конструкції секції радіатора, в якої шляхом зміни конструкції елементів секції радіатора забезпечується спрощення конструкції. За рахунок цього з'являється можливість виготовляти елементи секції з різних матеріалів, поширити номенклатуру виробів. Поставлена задача вирішується тим, що секція радіатора водяного опалення, що містить дві головки з нарізними отворами та стояки, згідно з винаходом, виконана складеною, стояки виконані у вигляді труб, при цьому площа перерізу внутрішній порожнини кожного стояка у місцях з'єднання з головками менш площі перерізу внутрішній порожнини головки. Виконання секції складеною дозволяє спрощати її конструкцію та виробляти елементи секції з різних матеріалів. Секція може бути виконана біметалевою. Секція може бути виконана з алюмінію. Стояки секції можуть бути виконані з труб з не круглим перерізом . Суть запропонованого винаходу пояснюється кресленням, де зображені: на фіг.1 - секція радіатора водяного опалення; на фіг.2 - теж саме вигляд збоку; на фіг.3 - розріз А-А на фіг.1. Секція радіатора виконана складеною та містить головки 1, 2 і стояки 3. Головки 1 і 2 мають внутрішні порожнини 4 і нарізані отвори 5 на кінцях. Стояки 3 виконані з внутрішніми порожнинами 6. З'єднання головок 1 і 2 з стояками 3 може здійснюватися різними способами, наприклад, посадкою на герметик. Площа перерізу порожнини 6 кожного стояка 3 у місцях з'єднання з головками 1 і 2 менш площини перерізу порожнини 4. Головки секцій 1, 2 (верхні і/або нижні) можуть бути у деяких випадках з'єднані при їх виго туванні. Можливі варіанти виготування елементів радіатора з різних і/або неоднакових матеріалів. Наприклад: - головки 1, 2 чавунові, а стояки 3 стальні або алюмінієві; - головки 1, 2 і стояки 3 алюмінієві та інше. Стояки 3 можуть бути виконані з труб не круглого перерізу. Приєднання секцій радіатора одна до одної та до опалювальної системи здійснюється звичайним способом. Упровадження запропонованого пристрою дозволяє спростити конструкцію радіаторів і покращати інтер'єр приміщення.
