Формула / Реферат

1. Очищувач повітря, що містить корпус, який у нижній частині заповнений рідиною, з патрубками вводу й виводу повітря, відбійні тарілки, краплеуловлювач, який відрізняється тим, що він оснащений ворсистими, повітропроникними щітками, встановленими з можливістю обертання між відбійними тарілками, при цьому щітки занурені в рідину на глибину 0,1-0,45 їхнього діаметра, а відношення діаметра кривизни відбійної тарілки до діаметра щітки становить 1,05-1,5.

2. Очищувач повітря за п. 1, який відрізняється тим, що щітки обладнані черпаками.

3. Очищувач повітря за п. 1, який відрізняється тим, що корпус оснащений ємністю для підживлення рідини.

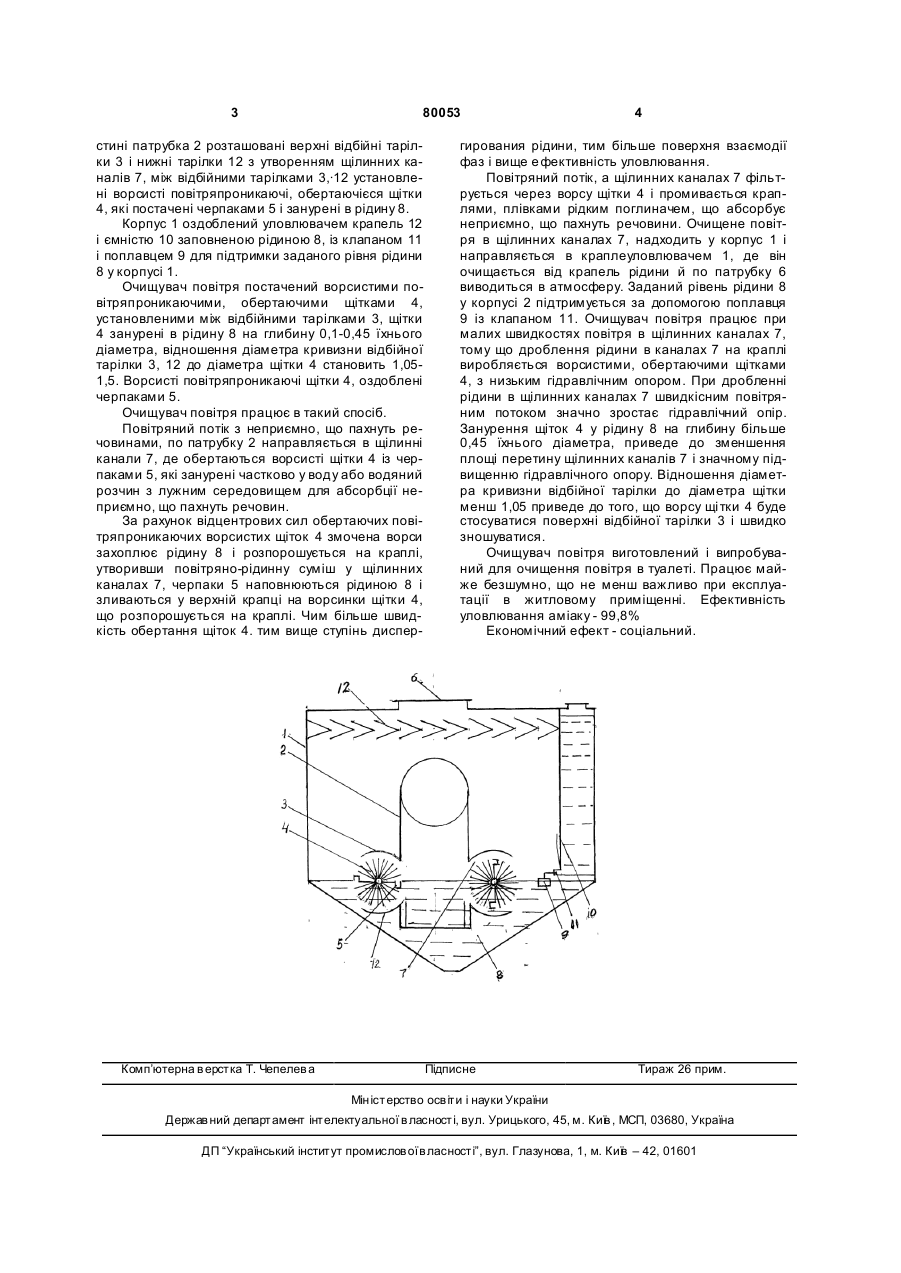

Текст

1. Очищувач повітря, що містить корпус, який у нижній частині заповнений рідиною, з патрубками вводу й виводу повітря, відбійні тарілки, краплеуловлювач, який відрізняється тим, що він оснащений ворсистими, повітропроникними щітками, встановленими з можливістю обертання між відбійними тарілками, при цьому щітки занурені в рідину на глибину 0,1-0,45 їхнього діаметра, а відношення діаметра кривизни відбійної тарілки до діаметра щітки становить 1,05-1,5. 2. Очищувач повітря за п. 1, який відрізняється тим, що щітки обладнані черпаками. 3. Очищувач повітря за п. 1, який відрізняється тим, що корпус оснащений ємністю для підживлення рідини. Винахід належить до галузі очищення повітря від речовин, що пахнуть: тютюном, потом, сечею, неприємних запахів під час готування їжі, а також мікробів, вірусів, пилових кліщів. Може бути використане в офісі, туалеті, спальні, на кухні, а також для зволоження повітря і як побутовий вентилятор. Відомий пристрій для мокрого очищення газу, що включає корпус, у нижній частині заповнений рідиною з патрубком уведення газу соосно якому, розташовані камера розподілу й змішання, постачена у вер хній частині дифузором. [1] Недоліком відомого пристрою є високий гідравлічний опір контактного вузла й низька ефективність уловлювання газової фази неприємно, що пахнуть речовин, при малих швидкостях повітря в прохолодному перетині контактного вузла. Найбільш близьким до винаходу по технічній сутності є відомий газопромивач ударно-інерційної дії «Ротоклон» у корпусі якого встановлені одна або кілька вигнутих щілинних каналів, нижня частина яких затоплена рідиною. [2] Недоліком відомого пристрою, високий гідравлічний опір щілинних каналів і низька ефективність уловлювання газової фази неприємно, що пахнуть речовин, при малих швидкостях повітря в щілинних каналах. Ціль винаходу - збільшення ефективності вловлювання й зниження гідравлічного опору. Поставлена мета досягається тим, що очищувач повітря постачено ворсистими повітряпроникаючими, обертаючими щітками, установленими між відбійними тарілками, щітки занурені в рідину на глибину 0,1-0,45 їхнього діаметра, відношення діаметра кривизни відбійної тарілки до діаметра щітки становить 1,05-1,5. Ворсисті, повітряпроникаючі, обертаючієся щітки постачені черпаками, корпус постачений ємністю для підживлення рідини. На кресленні зображений пропонований очищувач повітря. Поздовжній розріз. Очищувач повітря містить корпус 1, оздоблений патрубком 2 для уведення повітря й патрубком 6 для виводу очищеного повітря. У нижній ча (19) UA (11) 80053 (13) (21) a200511912 (22) 12.12.2005 (24) 10.08.2007 (46) 10.08.2007, Бюл. № 12, 2007 р. (72) Пухиря Вячеслав Іванович, П ухиря Людмила Степанівна, Пухиря Олена Вячеславівна, Пухиря Катерина Вячеславівна, Ковнат Вадим Михайлович, Іщенко Олег Володимирович (73) Пухиря Вячеслав Іванович, П ухиря Людмила Степанівна, Пухиря Олена Вячеславівна, Пухиря Катерина Вячеславівна, Ковнат Вадим Михайлович, Іщенко Олег Володимирович (56) SU 710594, 25.01.1980 SU 1503865 A1, 30.08.1989 SU 1556722 A1, 15.04.1990 SU 1533744 A1, 07.01.1990 SU 284970, 29.10.1970 RU 2258557 C1, 20.08.2005 GB 12995 A, 25.05.1911 GB 331592 A, 03.07.1930 C2 1 3 80053 стині патрубка 2 розташовані верхні відбійні тарілки 3 і нижні тарілки 12 з утворенням щілинних каналів 7, між відбійними тарілками 3,·12 установлені ворсисті повітряпроникаючі, обертаючієся щітки 4, які постачені черпаками 5 і занурені в рідину 8. Корпус 1 оздоблений уловлювачем крапель 12 і ємністю 10 заповненою рідиною 8, із клапаном 11 і поплавцем 9 для підтримки заданого рівня рідини 8 у корпусі 1. Очищувач повітря постачений ворсистими повітряпроникаючими, обертаючими щітками 4, установленими між відбійними тарілками 3, щітки 4 занурені в рідину 8 на глибину 0,1-0,45 їхнього діаметра, відношення діаметра кривизни відбійної тарілки 3, 12 дo діаметра щітки 4 становить 1,051,5. Ворсисті повітряпроникаючі щітки 4, оздоблені черпаками 5. Очищувач повітря працює в такий спосіб. Повітряний потік з неприємно, що пахнуть речовинами, по патрубку 2 направляється в щілинні канали 7, де обертаються ворсисті щітки 4 із черпаками 5, які занурені частково у воду або водяний розчин з лужним середовищем для абсорбції неприємно, що пахнуть речовин. За рахунок відцентрових сил обертаючих повітряпроникаючих ворсистих щіток 4 змочена ворси захоплює рідину 8 і розпорошується на краплі, утворивши повітряно-рідинну суміш у щілинних каналах 7, черпаки 5 наповнюються рідиною 8 і зливаються у верхній крапці на ворсинки щітки 4, що розпорошується на краплі. Чим більше швидкість обертання щіток 4. тим вище ступінь диспер Комп’ютерна в ерстка Т. Чепелев а 4 гирования рідини, тим більше поверхня взаємодії фаз і вище е фективність уловлювання. Повітряний потік, а щілинних каналах 7 фільтрується через ворсу щітки 4 і промивається краплями, плівками рідким поглиначем, що абсорбує неприємно, що пахнуть речовини. Очищене повітря в щілинних каналах 7, надходить у корпус 1 і направляється в краплеуловлювачем 1, де він очищається від крапель рідини й по патрубку 6 виводиться в атмосферу. Заданий рівень рідини 8 у корпусі 2 підтримується за допомогою поплавця 9 із клапаном 11. Очищувач повітря працює при малих швидкостях повітря в щілинних каналах 7, тому що дроблення рідини в каналах 7 на краплі виробляється ворсистими, обертаючими щітками 4, з низьким гідравлічним опором. При дробленні рідини в щілинних каналах 7 швидкісним повітряним потоком значно зростає гідравлічний опір. Занурення щіток 4 у рідину 8 на глибину більше 0,45 їхнього діаметра, приведе до зменшення площі перетину щілинних каналів 7 і значному підвищенню гідравлічного опору. Відношення діаметра кривизни відбійної тарілки до діаметра щітки менш 1,05 приведе до того, що ворсу щі тки 4 буде стосуватися поверхні відбійної тарілки 3 і швидко зношуватися. Очищувач повітря виготовлений і випробуваний для очищення повітря в туалеті. Працює майже безшумно, що не менш важливо при експлуатації в житловому приміщенні. Ефективність уловлювання аміаку - 99,8% Економічний ефект - соціальний. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Air purifier

Назва патенту російською

Очиститель воздуха

МПК / Мітки

МПК: B01D 47/00, B01D 45/14

Мітки: повітря, очищувач
