Ультразвуковий очищувач контактних лінз

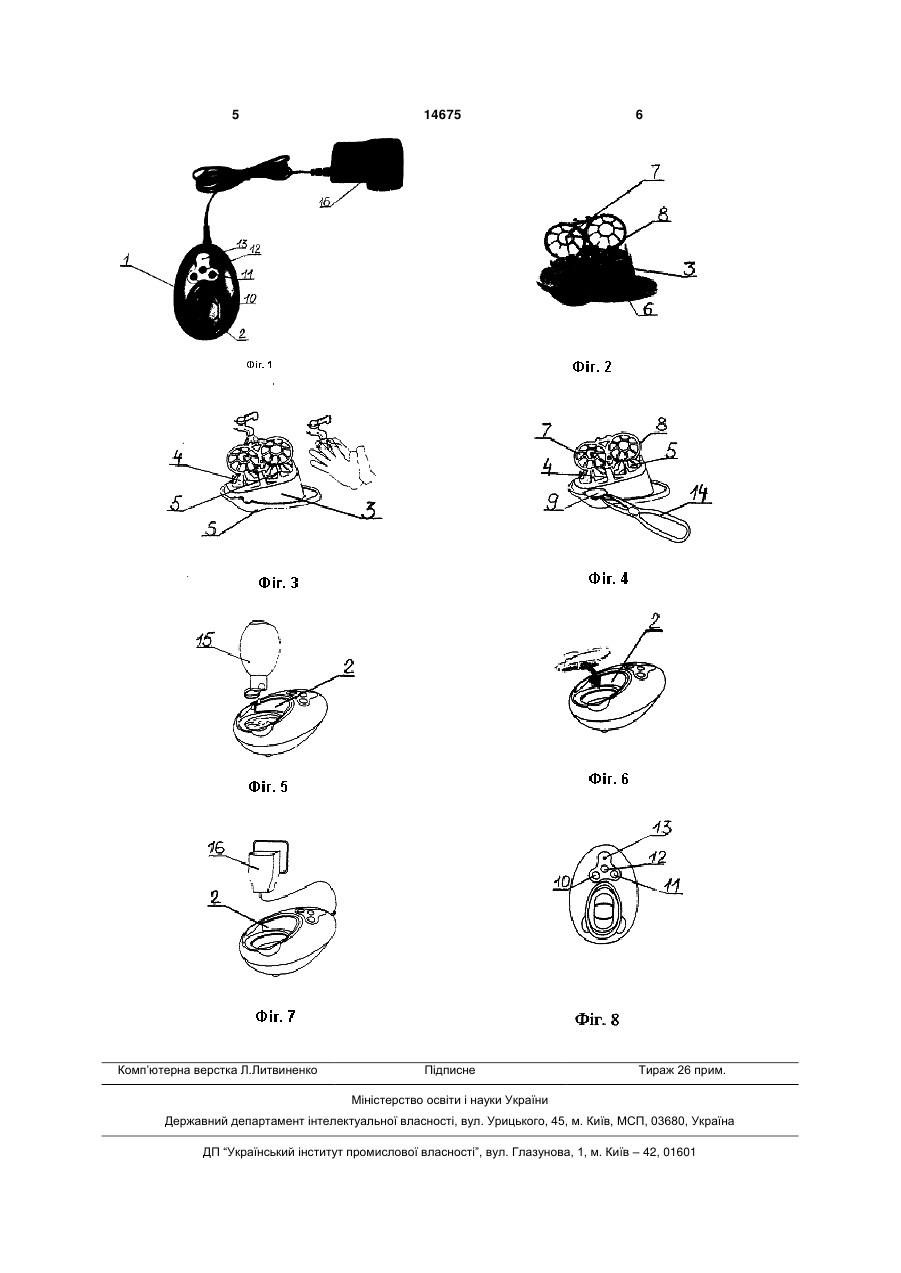

1. Ультразвуковий очищувач контактних лінз, що містить п'єзоелектричний перетворювач, резервуар для розчину, який відрізняється тим, що його виконано у вигляді коробки, кришку якої всередині з’єднано з розташованою у резервуарі корзинкою з двох відділень для контактних лінз, з'єднаною з двома скобами для фіксації лінз, причому скоби виконано з можливістю відкривання/закривання. 2. Ультразвуковий очищувач за п. 1, який відрізняється тим, що коробка має овальну форму. 3. Ультразвуковий очищувач за п. 1, який відрізняється тим, що кожне відділення корзинки має лопаті у вигляді пропелера, виконані з можливістю їх прокручування. 3 14675 4 контактних лінз. Корисна модель пояснюється кресленнями. Поставлену задачу вирішують тим, що ультраНа Фіг.1 зображено ультразвуковий очищувач звуковий очищувач контактних лінз, який містить контактних лінз разом зі знятою кришкою та приєп'єзоелектричний перетворювач, резервуар для днаним до нього адаптером; розчину, згідно з корисною моделлю, виконано у на Фіг.2 - кришка з корзинкою для контактних вигляді коробки, кришку якої всередині сполучено лінз; з розташованою у резервуарі корзинкою з двох на Фіг.3 - Фіг.8 - послідовність процесу очивідділень для контактних лінз, з’єднаною з двома щення. скобами для їх фіксації. Ультразвуковий очищувач контактних лінз, виКоробка має овальну форму. конаний у вигляді овальної коробки 1, містить п'єКожне відділення корзинки має лопаті у виглязоелектричний перетворювач (не показано), резеді пропелера, виконані з можливістю їх прокручурвуар 2 для розчину, корзинку 3 з двома вання. відділеннями 4, 5 для контактних лінз. Кожне відВідділення корзинки для розміщення контактділення 4, 5 корзини 3 виконано з лопатями у виної лінзи для лівого ока позначено літерою "L". гляді пропелера з можливістю прокручування. ВідРезервуар має верхнє позначення для заповділення 4 для контактної лінзи для лівого ока нення його рідиною. помічено, наприклад, літерою L. Корзинку 3 розміУльтразвукова частота становить 150кГц. щено в резервуарі 2 і сполучено з кришкою 6 На коробці розміщено кнопку очищення конта(Фіг.1). Корзинка 3 з'єднана з двома скобами 7, 8 ктних лінз. (Фіг.2-Фіг.4) для фіксації контактних лінз 9 (Фіг.4). На коробці розміщено кнопку посиленого очиСкоби 7, 8 виконано з можливістю їх відкриванщення контактних лінз. ня/закривання. На коробці розміщено кнопки: кноУльтразвуковий очищувач має світловий індипку 10 очищення, кнопку 11 посиленого очищення, катор. кнопку 12 примусового переривання процесу, а Ультразвуковий очищувач може мати звуковий також світловий індикатор 13. Ультразвуковий індикатор. очищувач 1 може мати звуковий індикатор. Виконання ультразвукового очищувача у виУльтразвукова частота очищувача 1 становить гляді овальної коробки, кришку якої всередині 150кГц. сполучено з розташованою у резервуарі корзинУльтразвукове очищення контактних лінз здійкою з двох відділень для контактних лінз, снюють наступним чином. з’єднаною з двома скобами для їх фіксації, ствоРетельно вимитими руками відкривають і вийрює компактний і зручний пристрій для автоматичмають кришку 6 з корзиною 3 для контактних лінз, ного очищення контактних лінз від протеїнових яка знаходиться в резервуарі 2, та промивають її відкладів. (Фіг.3). Далі відкривають скоби 7, 8, використовуюПри використанні ультразвукового очищувача, чи пінцет 14 (Фіг.4). Поміщають контактну лінзу 9 що заявляється, немає необхідності в замочуванні для лівого ока у відділення 4 корзинки 3, позначена довгий час контактних лінз і не потрібне механіної, наприклад, літерою L, та фіксують її скобою 7, чне очищення. Після очищення контактні лінзи а контактну лінзу 9 для правого ока - у праве відстають комфортнішими, відсутні мікротріщини, ділення 5 корзинки 3, фіксуючи скобою 8. Після поліпшується зволоженість і газопроникність лінз. цього заповнюють резервуар 2 мийною рідиною з Сильна ультразвукова хвиля в 150кГц повнісмісткості 15 до верхньої позначення (не показано), тю очищує всі мікроскопічні сторонні речовини не переповнюючи його (Фіг.5). Розміщують кришку навіть у важкодоступних ділянках контактних лінз, 6 з контактними лінзами 7 на її місці (Фіг.6). Потім на які традиційне очищення за допомогою розчину підключають мережний адаптер 16 до ультразвуне могло би подіяти. В результаті лінзи стають кового очищувача 1 і вмикають його в розетку зовсім чистими. Ретельне очищення досягається (Фіг.7). Натискають кнопку 10 - очищення - загобез застосування механічного тертя. Відсутня нериться зеленим світлом світловий індикатор 13, обхідність у ферментному очищенні. який показує, що почалося очищення (Фіг.8). Після Лінзи залишаються значно довше чистими, ніж 2 хвилин очищення ультразвуковий очищувач 1 при застосування традиційних способів очищення. автоматично вимикається, що означає закінчення Ультразвуковий очищувач, що заявляється, очищення. повністю видаляє протеїнові відкладення та інші При посиленому очищенню, яке здійснюють забруднення за 2 хвилини і повністю вбиває мікраз на тиждень, натискають кнопку 11 посиленого роби, що викликають захворювання очей, за 6 очищення - загоряється червоним світлом світлохвилин. вий індикатор 13, який показує, що почалося посиУльтразвуковий очищувач маленький, порталене очищення (Фіг.8) Ультразвуковий очищувач 1 тивний, компактний, незвичайно зручний під час автоматично вимикається через 6 хвилин. подорожей. 5 Комп’ютерна верстка Л.Литвиненко 14675 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
