Механізм товароприйому круглов’язальної машини

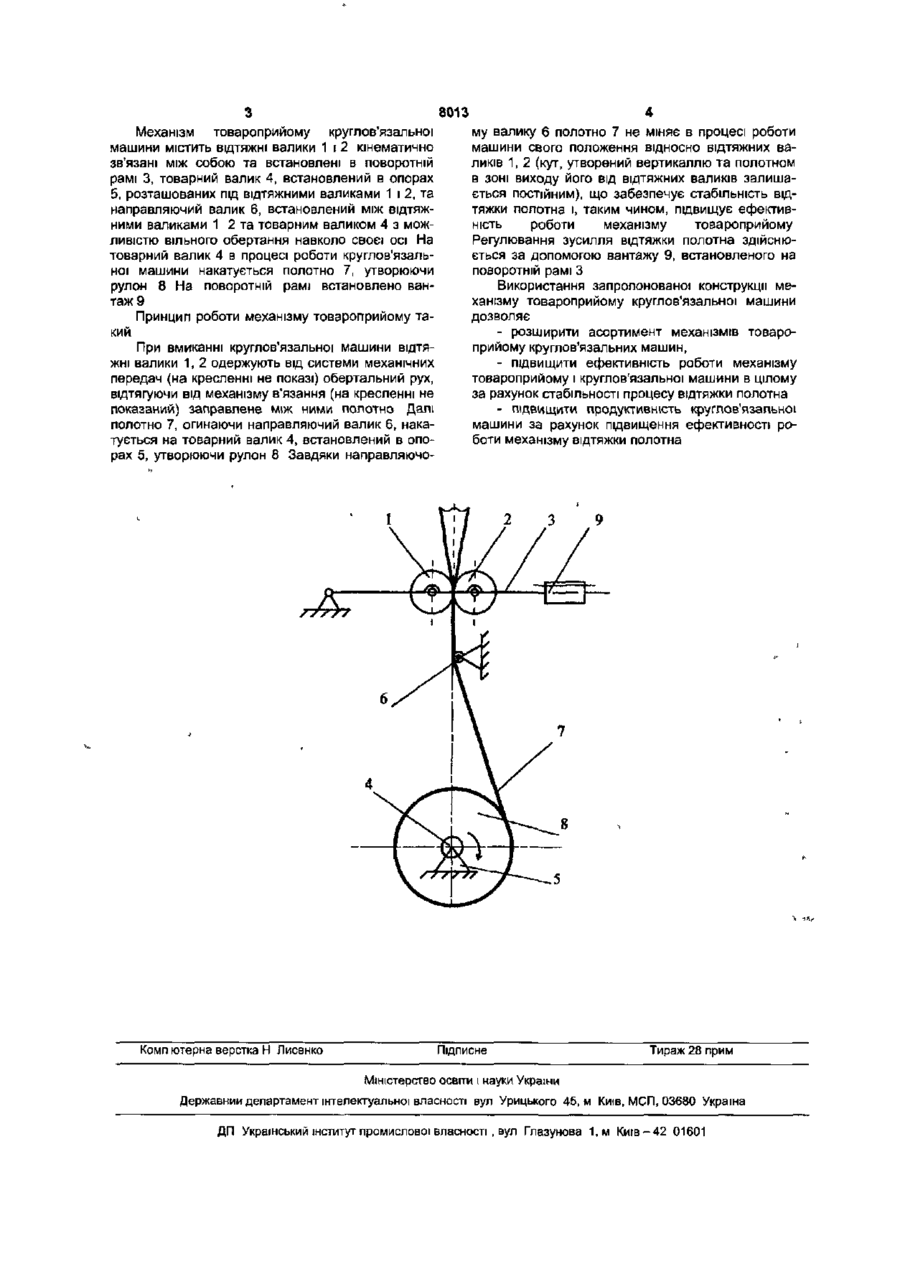

Механізм товароприйому круглов'язальної машини, що містить відтяжні валики, кінематично зв'язані між собою та встановлені в поворотній рамі, та товарний валик, встановлений в опорах, розташованих під відтяжними валиками, який відрізняється тим, що додатково обладнаний направляючим валиком, встановленим між відтяжними валиками та товарним валиком з можливістю вільного обертання навколо своєї осі. Корисна модель відноситься до області трикотажного машинобудування, а саме, до механізмів товароприйому круглов'язальних машин. Відомий механізм товароприйому круглов'язальної машини, що містить відтяжні валики, кінематично зв'язані між собою та встановлені в поворотній рамі, та товарний валик, встановлений в опорах, розташованих під відтяжними валиками [Коган Л.П., Кесслер Ю.В. Однофонтурные кругловязальные машины. - М.: Легкая индустрия, 1968, с.21, рис 13]. Наявність в механізмі товарного валика, встановленого в опорах, розташованих під відтяжними валиками, призводить до того, що по мірі накатки на товарний валик полотна, яке відтягується відтяжними валиками в процесі його в'язання, кут, утворений вертикаллю та полотном в зоні виходу його від відтяжних валиків, змінюється, що викликає нестабільність зусилля відтяжки полотна, і, таким чином, знижує ефективність роботи механізму товароприйому круглов'язальної машини. Відомий також механізм товароприйому круглов'язальної' машини, що містить відтяжні валики, кінематично зв'язані між собою та встановлені в поворотній рамі, та товарний валик, встановлений в опорах, розташованих під відтяжними валиками [Гарбарук В.Н. Проектирование трикотажных машин. - Л.: Машиностроение, 1980, с.400, рис.24 7]. Наявність в механізмі товарного валика, встановленого в опорах, розташованих під відтяжними валиками, призводить, як і раніше, до того, що по мірі накатки на товарний валик полотна, яке відтягується відтяжними валиками в процесі його в'язання, кут, утворений вертикаллю та полотном в зоні виходу його від відтяжних валиків, змінюється, що викликає нестабільність зусилля відтяжки полотна, і, таким чином, знижує ефективність роботи механізму товароприйому круглов'язальної машини. Таким чином в основу корисної моделі покладена задача створити таку конструкцію механізму товароприйому круглов'язальної' машини, в якій шляхом введення нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи механізму. Поставлена задача вирішена тим, що механізм товароприйому круглов'язальної машини, що містить відтяжні валики, кінематично зв'язані між собою та встановлені в поворотній рамі, та товарний валик, встановлений в опорах, розташованих під відтяжними валиками, згідно з технічним рішенням, додатково обладнаний направляючим валиком, встановленим між відтяжними валиками та товарним валиком з можливістю вільного обертання навколо своєї осі. Обладнання механізму товароприйому круглов'язальної машини направляючим валиком, встановленим між відтяжними валиками та товарним валиком з можливістю вільного обертання навколо своєї осі, дозволяє стабілізувати на протязі усього циклу накатки полотна кут, утворений вертикаллю та полотном в зоні виходу його від відтяжних валиків, що стабілізує зусилля відтяжки полотна, і, таким чином, підвищує ефективність роботи механізму товароприйому. На кресленні представлена кінематична схема механізму товароприйому круглов'язальної машини. СО о оо 8013 Механізм товароприиому круглов'язальної машини містить ВІДТЯЖНІ валики 1 і 2 кінематично зв'язані між собою та встановлені в поворотній рамі 3, товарний валик 4, встановлений в опорах 5, розташованих під відтяжними валиками 1 і 2, та направляючий валик 6, встановлений між відтяжними валиками 1 2 та товарним валиком 4 з можливістю вільного обертання навколо своєї осі На товарний валик 4 в процесі роботи круглов'язальної машини накатується полотно 7, утворюючи рулон 8 На поворотній рамі встановлено вантаж 9 Принцип роботи механізму товароприйому такий При вмиканні круглов'язальної машини ВІДТЯЖНІ валики 1, 2 одержують від системи механічних передач (на кресленні не показі) обертальний рух, відтягуючи від механізму в'язання (на кресленні не показаний) заправлене МІЖ НИМИ ПОЛОТНО Далі полотно 7, огинаючи направляючий валик 6, накатується на товарний валик 4, встановлений в опорах 5, утворюючи рулон 8 Завдяки направляючо Комп ютерна верстка Н Лисенко му валику 6 полотно 7 не міняє в процесі роботи машини свого положення відносно відтяжних валиків 1, 2 (кут, утворений вертикаллю таполотном в зоні виходу його від відтяжних валиків залишається постійним), ЩО забезпечує стабільність відтяжки полотна і, таким чином, підвищує ефективність роботи механізму товароприйому Регулювання зусилля відтяжки полотна здійснюється за допомогою вантажу 9, встановленого на поворотній рамі З Використання запропонованої конструкції механізму товароприйому круглов'язальної машини дозволяє - розширити асортимент механізмів товароприйому круглов'язальних машин, - підвищити ефективність роботи механізму товароприйому і круглов'язальної машини в цілому за рахунок стабільності процесу відтяжки полотна - підвищити продуктивність круглов'язальної машини за рахунок підвищення ефективності роботи механізму відтяжки полотна Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького 45, м Київ, МСП, 03680 Україна ДП Український інститут промислової власності , вул Глазунова 1,м Киів-42 01601
