Волоконно-оптичний кабель

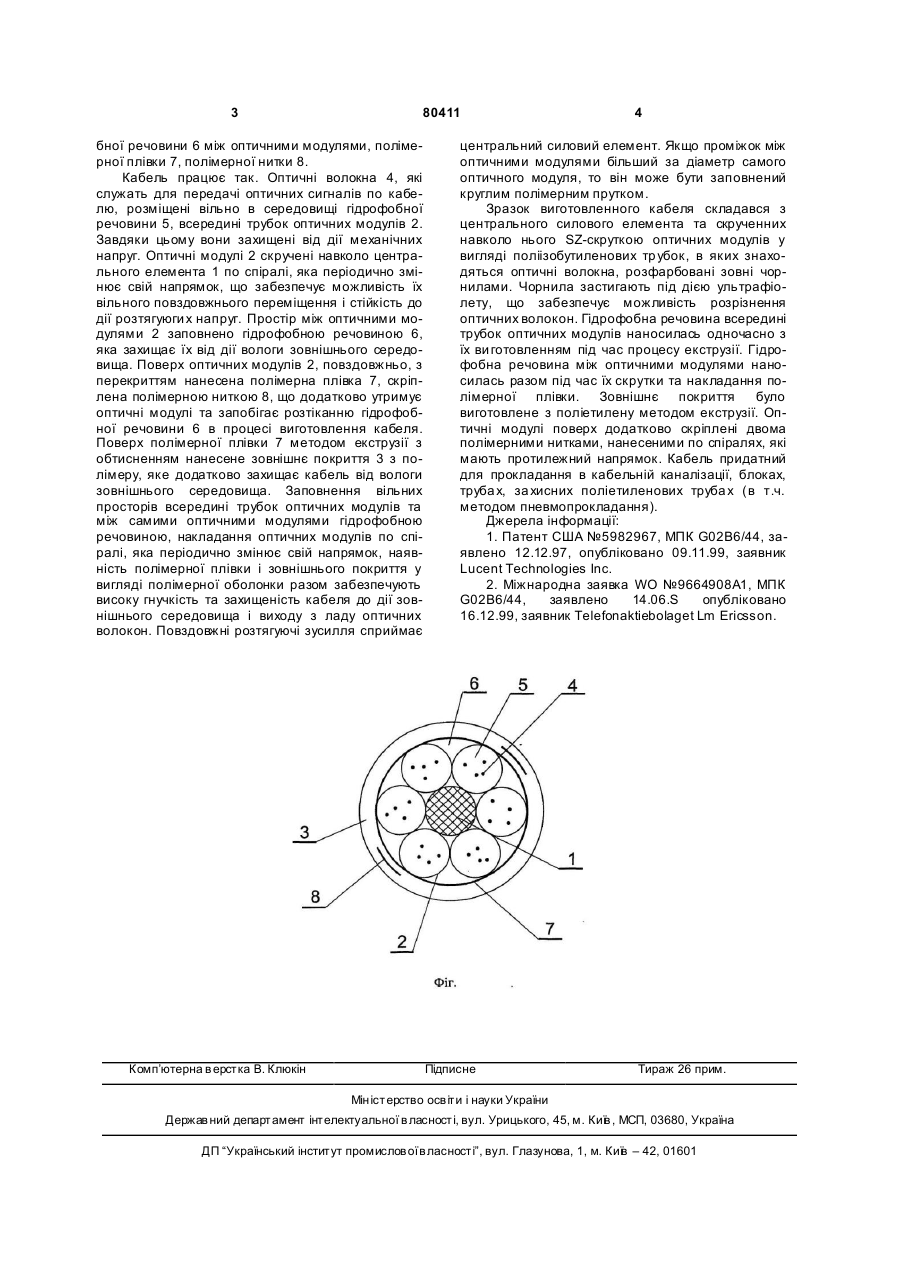

Волоконно-оптичний кабель, який складається з центрального силового елемента, розміщених навколо нього оптичних модулів у вигляді трубок з оптичними волокнами в них, гідрофобного заповнювача між оптичними модулями та зовнішнього покриття, який відрізняється тим, що додатково містить між оптичними модулями та зовнішнім покриттям полімерну плівку, нанесену повздовжньо з перекриттям та скріплену полімерною ниткою, причому оптичні модулі навиті по спіралі, що містить ділянки з різним напрямком навивання, які періодично повторюються, зовнішнє покриття та трубки оптичних модулів виготовлені з екструдованого полімеру, а вільний простір всередині них заповнений гідрофобною речовиною. (19) (21) 20040705526 (22) 08.07.2004 (24) 25.09.2007 (46) 25.09.2007, Бюл. №15, 2007р. (72) Золотарьов Володимир Михайлович, Карпушенко Василь Петрович, Чувурін Микола Петрович, Антонець Юрій Панасович, Науменко Олексій Антонович (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ЗАВОД "ПІВДЕНКАБЕЛЬ" (56) Иоргачев Д.В., Бондаренко О.В., Дащенко А.Ф., Усов А.В. Волоконно-оптические кабели. Одесса: Астропринт, 2000. - С.110, 155, 156. JP 58080605, 14.05.1983 WO 9964908, 16.12.1999 US 6625358 B2, 23.08.2003 3 80411 бної речовини 6 між оптичними модулями, полімерної плівки 7, полімерної нитки 8. Кабель працює так. Оптичні волокна 4, які служать для передачі оптичних сигналів по кабелю, розміщені вільно в середовищі гідрофобної речовини 5, всередині трубок оптичних модулів 2. Завдяки цьому вони захищені від дії механічних напруг. Оптичні модулі 2 скручені навколо центрального елемента 1 по спіралі, яка періодично змінює свій напрямок, що забезпечує можливість їх вільного повздовжнього переміщення і стійкість до дії розтягуюги х напруг. Простір між оптичними модулями 2 заповнено гідрофобною речовиною 6, яка захищає їх від дії вологи зовнішнього середовища. Поверх оптичних модулів 2, повздовжньо, з перекриттям нанесена полімерна плівка 7, скріплена полімерною ниткою 8, що додатково утримує оптичні модулі та запобігає розтіканню гідрофобної речовини 6 в процесі виготовлення кабеля. Поверх полімерної плівки 7 методом екструзії з обтисненням нанесене зовнішнє покриття 3 з полімеру, яке додатково захищає кабель від вологи зовнішнього середовища. Заповнення вільних просторів всередині трубок оптичних модулів та між самими оптичними модулями гідрофобною речовиною, накладання оптичних модулів по спіралі, яка періодично змінює свій напрямок, наявність полімерної плівки і зовнішнього покриття у вигляді полімерної оболонки разом забезпечують високу гнучкість та захищеність кабеля до дії зовнішнього середовища і виходу з ладу оптичних волокон. Повздовжні розтягуючі зусилля сприймає Комп’ютерна в ерстка В. Клюкін 4 центральний силовий елемент. Якщо проміжок між оптичними модулями більший за діаметр самого оптичного модуля, то він може бути заповнений круглим полімерним прутком. Зразок виготовленного кабеля складався з центрального силового елемента та скрученних навколо нього SZ-скруткою оптичних модулів у вигляді поліізобутиленових тр убок, в яких знаходяться оптичні волокна, розфарбовані зовні чорнилами. Чорнила застигають під дією ультрафіолету, що забезпечує можливість розрізнення оптичних волокон. Гідрофобна речовина всередині трубок оптичних модулів наносилась одночасно з їх ви готовленням під час процесу екструзії. Гідрофобна речовина між оптичними модулями наносилась разом під час їх скрутки та накладання полімерної плівки. Зовнішнє покриття було виготовлене з поліетилену методом екструзії. Оптичні модулі поверх додатково скріплені двома полімерними нитками, нанесеними по спіралях, які мають протилежний напрямок. Кабель придатний для прокладання в кабельній каналізації, блоках, труба х, за хисних поліетиленових труба х (в т.ч. методом пневмопрокладання). Джерела інформації: 1. Патент США №5982967, МПК G02В6/44, заявлено 12.12.97, опубліковано 09.11.99, заявник Lucent Technologies Inc. 2. Міжнародна заявка WO №9664908А1, МПК G02В6/44, заявлено 14.06.S опубліковано 16.12.99, заявник Telefonaktiebolaget Lm Ericsson. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
