Захищений діелектричний волоконно-оптичний кабель

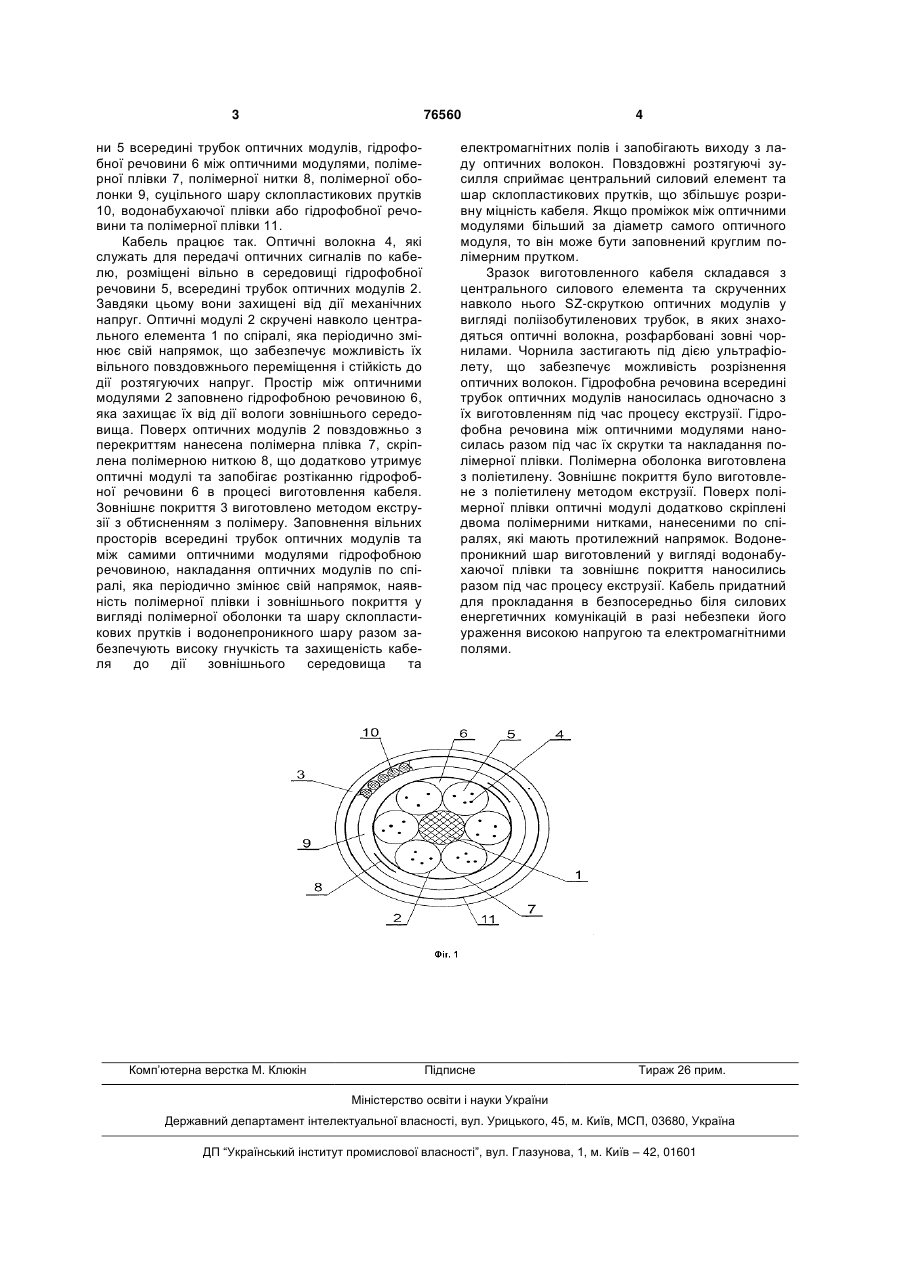

Захищений діелектричний волоконнооптичний кабель, який складається з центрального силового елемента, розміщених навколо нього 3 76560 ни 5 всередині трубок оптичних модулів, гідрофобної речовини 6 між оптичними модулями, полімерної плівки 7, полімерної нитки 8, полімерної оболонки 9, суцільного шару склопластикових прутків 10, водонабухаючої плівки або гідрофобної речовини та полімерної плівки 11. Кабель працює так. Оптичні волокна 4, які служать для передачі оптичних сигналів по кабелю, розміщені вільно в середовищі гідрофобної речовини 5, всередині трубок оптичних модулів 2. Завдяки цьому вони захищені від дії механічних напруг. Оптичні модулі 2 скручені навколо центрального елемента 1 по спіралі, яка періодично змінює свій напрямок, що забезпечує можливість їх вільного повздовжнього переміщення і стійкість до дії розтягуючих напруг. Простір між оптичними модулями 2 заповнено гідрофобною речовиною 6, яка захищає їх від дії вологи зовнішнього середовища. Поверх оптичних модулів 2 повздовжньо з перекриттям нанесена полімерна плівка 7, скріплена полімерною ниткою 8, що додатково утримує оптичні модулі та запобігає розтіканню гідрофобної речовини 6 в процесі виготовлення кабеля. Зовнішнє покриття 3 виготовлено методом екструзії з обтисненням з полімеру. Заповнення вільних просторів всередині трубок оптичних модулів та між самими оптичними модулями гідрофобною речовиною, накладання оптичних модулів по спіралі, яка періодично змінює свій напрямок, наявність полімерної плівки і зовнішнього покриття у вигляді полімерної оболонки та шару склопластикових прутків і водонепроникного шару разом забезпечують високу гнучкість та захищеність кабеля до дії зовнішнього середовища та Комп’ютерна верстка М. Клюкін 4 електромагнітних полів і запобігають виходу з ладу оптичних волокон. Повздовжні розтягуючі зусилля сприймає центральний силовий елемент та шар склопластикових прутків, що збільшує розривну міцність кабеля. Якщо проміжок між оптичними модулями більший за діаметр самого оптичного модуля, то він може бути заповнений круглим полімерним прутком. Зразок виготовленного кабеля складався з центрального силового елемента та скрученних навколо нього SZ-скруткою оптичних модулів у вигляді поліізобутиленових трубок, в яких знаходяться оптичні волокна, розфарбовані зовні чорнилами. Чорнила застигають під дією ультрафіолету, що забезпечує можливість розрізнення оптичних волокон. Гідрофобна речовина всередині трубок оптичних модулів наносилась одночасно з їх виготовленням під час процесу екструзії. Гідрофобна речовина між оптичними модулями наносилась разом під час їх скрутки та накладання полімерної плівки. Полімерна оболонка виготовлена з поліетилену. Зовнішнє покриття було виготовлене з поліетилену методом екструзії. Поверх полімерної плівки оптичні модулі додатково скріплені двома полімерними нитками, нанесеними по спіралях, які мають протилежний напрямок. Водонепроникний шар виготовлений у вигляді водонабухаючої плівки та зовнішнє покриття наносились разом під час процесу екструзії. Кабель придатний для прокладання в безпосередньо біля силових енергетичних комунікацій в разі небезпеки його ураження високою напругою та електромагнітними полями. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
