Привідний механізм поршневого насоса
Номер патенту: 80565
Опубліковано: 10.10.2007
Формула / Реферат
Привідний механізм поршневого насоса, який містить корпус із торцевими кришками, привідне колесо, яке розташоване в корпусі, з встановленим у ньому з можливістю обертання головним кривошипом, два повзуни з пальцями, які розташовані у відповідних напрямних прямолінійного руху, повзуни розташовані у взаємно перпендикулярних площинах, і два додаткових кривошипи, які жорстко з'єднані з головним кривошипом і які мають із ним однакові радіуси обертання, повзуни розвернуті один до одного під кутом 180° і жорстко з'єднані з пальцями відповідних повзунів, який відрізняється тим, що напрямні прямолінійного руху виконані в торцевих кришках.
Текст

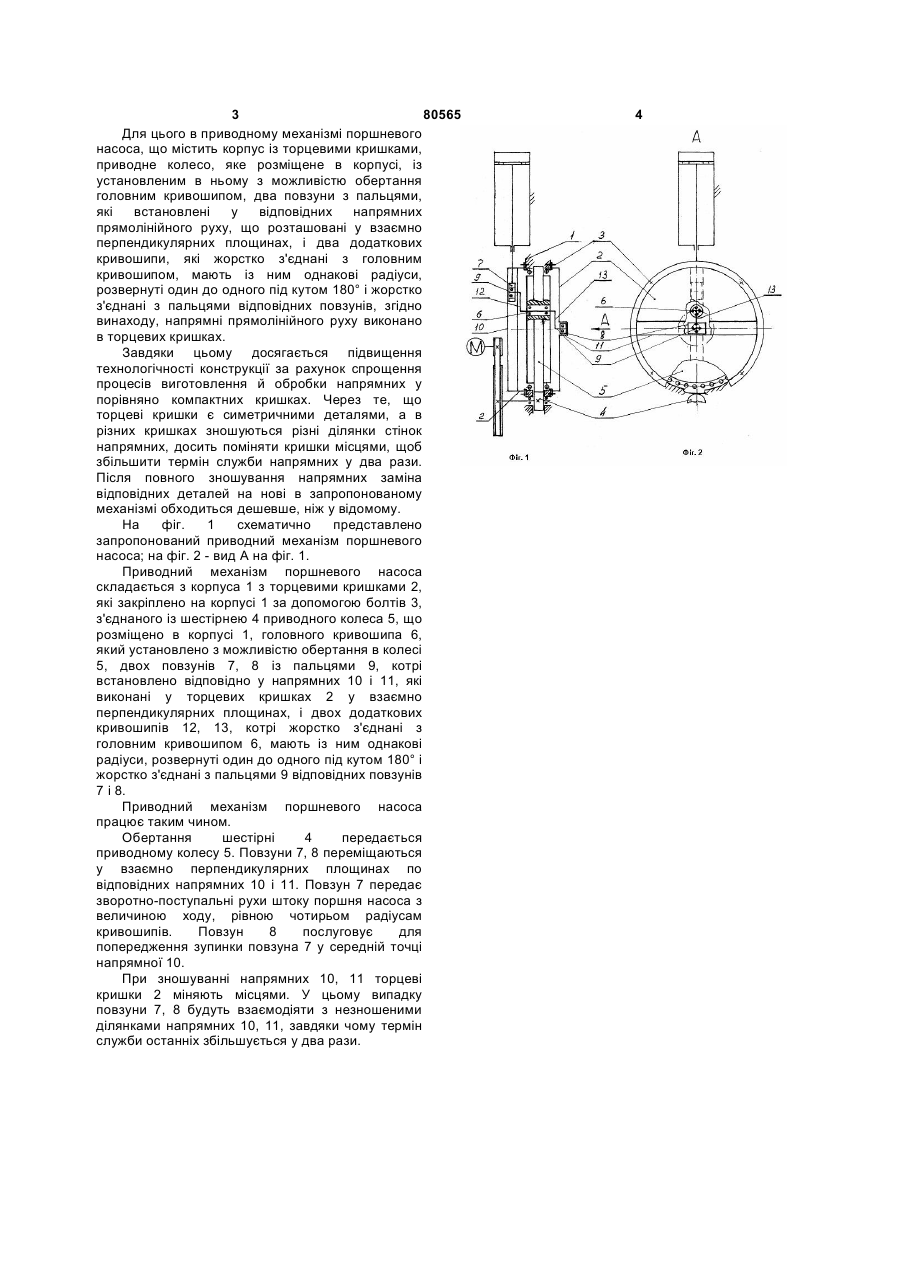

Привідний механізм поршневого насоса, який містить корпус із торцевими кришками, привідне колесо, яке розташоване в корпусі, з 3 80565 Для цього в приводному механізмі поршневого насоса, що містить корпус із торцевими кришками, приводне колесо, яке розміщене в корпусі, із установленим в ньому з можливістю обертання головним кривошипом, два повзуни з пальцями, які встановлені у відповідних напрямних прямолінійного руху, що розташовані у взаємно перпендикулярних площинах, і два додаткових кривошипи, які жорстко з'єднані з головним кривошипом, мають із ним однакові радіуси, розвернуті один до одного під кутом 180° і жорстко з'єднані з пальцями відповідних повзунів, згідно винаходу, напрямні прямолінійного руху виконано в торцевих кришках. Завдяки цьому досягається підвищення технологічності конструкції за рахунок спрощення процесів виготовлення й обробки напрямних у порівняно компактних кришках. Через те, що торцеві кришки є симетричними деталями, а в різних кришках зношуються різні ділянки стінок напрямних, досить поміняти кришки місцями, щоб збільшити термін служби напрямних у два рази. Після повного зношування напрямних заміна відповідних деталей на нові в запропонованому механізмі обходиться дешевше, ніж у відомому. На фіг. 1 схематично представлено запропонований приводний механізм поршневого насоса; на фіг. 2 - вид А на фіг. 1. Приводний механізм поршневого насоса складається з корпуса 1 з торцевими кришками 2, які закріплено на корпусі 1 за допомогою болтів 3, з'єднаного із шестірнею 4 приводного колеса 5, що розміщено в корпусі 1, головного кривошипа 6, який установлено з можливістю обертання в колесі 5, двох повзунів 7, 8 із пальцями 9, котрі встановлено відповідно у напрямних 10 і 11, які виконані у торцевих кришках 2 у взаємно перпендикулярних площинах, і двох додаткових кривошипів 12, 13, котрі жорстко з'єднані з головним кривошипом 6, мають із ним однакові радіуси, розвернуті один до одного під кутом 180° і жорстко з'єднані з пальцями 9 відповідних повзунів 7 і 8. Приводний механізм поршневого насоса працює таким чином. Обертання шестірні 4 передається приводному колесу 5. Повзуни 7, 8 переміщаються у взаємно перпендикулярних площинах по відповідних напрямних 10 і 11. Повзун 7 передає зворотно-поступальні рухи штоку поршня насоса з величиною ходу, рівною чотирьом радіусам кривошипів. Повзун 8 послуговує для попередження зупинки повзуна 7 у середній точці напрямної 10. При зношуванні напрямних 10, 11 торцеві кришки 2 міняють місцями. У цьому випадку повзуни 7, 8 будуть взаємодіяти з незношеними ділянками напрямних 10, 11, завдяки чому термін служби останніх збільшується у два рази. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDrive mechanism of piston pump
Автори англійськоюKuliov Serhii Vasyliovych, Sadlaiev Oleh Osmanovych
Назва патенту російськоюПриводной механизм поршневого насоса
Автори російськоюКулев Сергей Васильевич, Садлаев Олег Османович
МПК / Мітки
МПК: F04B 9/02, F16H 21/28
Мітки: насоса, поршневого, привідний, механізм
