Струмовимірювальний шунт

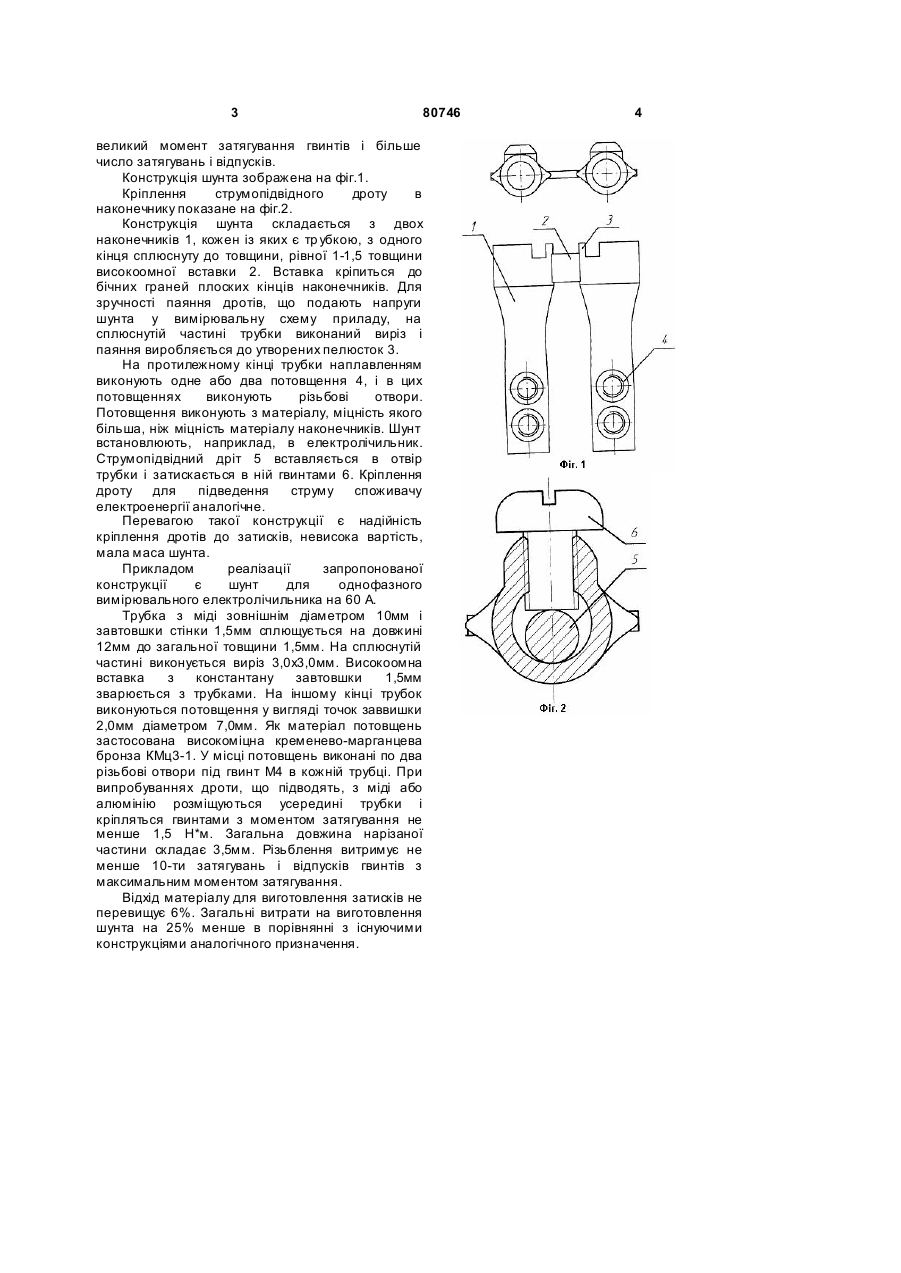

1. Струмовимірювальний шунт, що містить два наконечники, в торцевій частині плоского кінця кожного з яких виконано виріз, між плоскими кінцями наконечників встановлена вставка, виготовлена з матеріалу з високим електроопором, який відрізняється тим, що кожен із наконечників виконаний у вигляді трубки і на зовнішній поверхні має щонайменше одне потовщення з нарізним отвором. 2. Струмовимірювальний шунт за п. 1, який відрізняє ться тим, що потовщення виконано з матеріалу, міцність якого більша, ніж міцність матеріалу наконечників. (19) (21) a200509315 (22) 03.10.2005 (24) 25.10.2007 (72) ТАРАСОВ МИКОЛАЙ МИХАЙЛОВИЧ, U A, ЛАШКО СЕРГІЙ МИКОЛАЙОВИЧ, U A, ЖУКОВ АН АТОЛІЙ МАКСИ МОВИЧ, U A, СИРОТА ОЛЕКСАНДР БОРИСОВИЧ, UA, МОРГОЛЕНКО АН АТОЛІЙ СЕРГІЙОВИЧ, UA, КЕЛЕБЕРДА ОЛЕКСАНДР ВАЛЕНТИНОВИЧ, U A (73) НАЦІОНАЛЬНИЙ АЕРОКОС МІЧНИЙ УНІВЕРСИТЕТ ІМ. М. Є. ЖУКОВСЬКОГО "ХАРКІВСЬКИЙ АВІАЦІЙНИЙ ІНСТИТУТ", U A (56) US 4001684, 04.01.1977 JP 6294821, 21.10.1994 DE 2939594 A1, 09.04.1981 EP 0612081, 24.08.1994 3 80746 великий момент затягування гвинтів і більше число затягувань і відпусків. Конструкція шунта зображена на фіг.1. Кріплення струмопідвідного дроту в наконечнику показане на фіг.2. Конструкція шунта складається з двох наконечників 1, кожен із яких є тр убкою, з одного кінця сплюснуту до товщини, рівної 1-1,5 товщини високоомної вставки 2. Вставка кріпиться до бічних граней плоских кінців наконечників. Для зручності паяння дротів, що подають напруги шунта у вимірювальну схему приладу, на сплюснутій частині трубки виконаний виріз і паяння виробляється до утворених пелюсток 3. На протилежному кінці трубки наплавленням виконують одне або два потовщення 4, і в цих потовщеннях виконують різьбові отвори. Потовщення виконують з матеріалу, міцність якого більша, ніж міцність матеріалу наконечників. Шунт встановлюють, наприклад, в електролічильник. Струмопідвідний дріт 5 вставляється в отвір трубки і затискається в ній гвинтами 6. Кріплення дроту для підведення струму споживачу електроенергії аналогічне. Перевагою такої конструкції є надійність кріплення дротів до затисків, невисока вартість, мала маса шунта. Прикладом реалізації запропонованої конструкції є шунт для однофазного вимірювального електролічильника на 60 А. Трубка з міді зовнішнім діаметром 10мм і завтовшки стінки 1,5мм сплющується на довжині 12мм до загальної товщини 1,5мм. На сплюснутій частині виконується виріз 3,0х3,0мм. Високоомна вставка з константану завтовшки 1,5мм зварюється з трубками. На іншому кінці трубок виконуються потовщення у вигляді точок заввишки 2,0мм діаметром 7,0мм. Як матеріал потовщень застосована високоміцна кременево-марганцева бронза КМц3-1. У місці потовщень виконані по два різьбові отвори під гвинт M4 в кожній трубці. При випробуваннях дроти, що підводять, з міді або алюмінію розміщуються усередині трубки і кріпляться гвинтами з моментом затягування не менше 1,5 Н*м. Загальна довжина нарізаної частини складає 3,5мм. Різьблення витримує не менше 10-ти затягувань і відпусків гвинтів з максимальним моментом затягування. Відхід матеріалу для виготовлення затисків не перевищує 6%. Загальні витрати на виготовлення шунта на 25% менше в порівнянні з існуючими конструкціями аналогічного призначення. 4
