Пристрій для відводу газів з коксової печі, що працює в режимі коксування трамбованої шихти

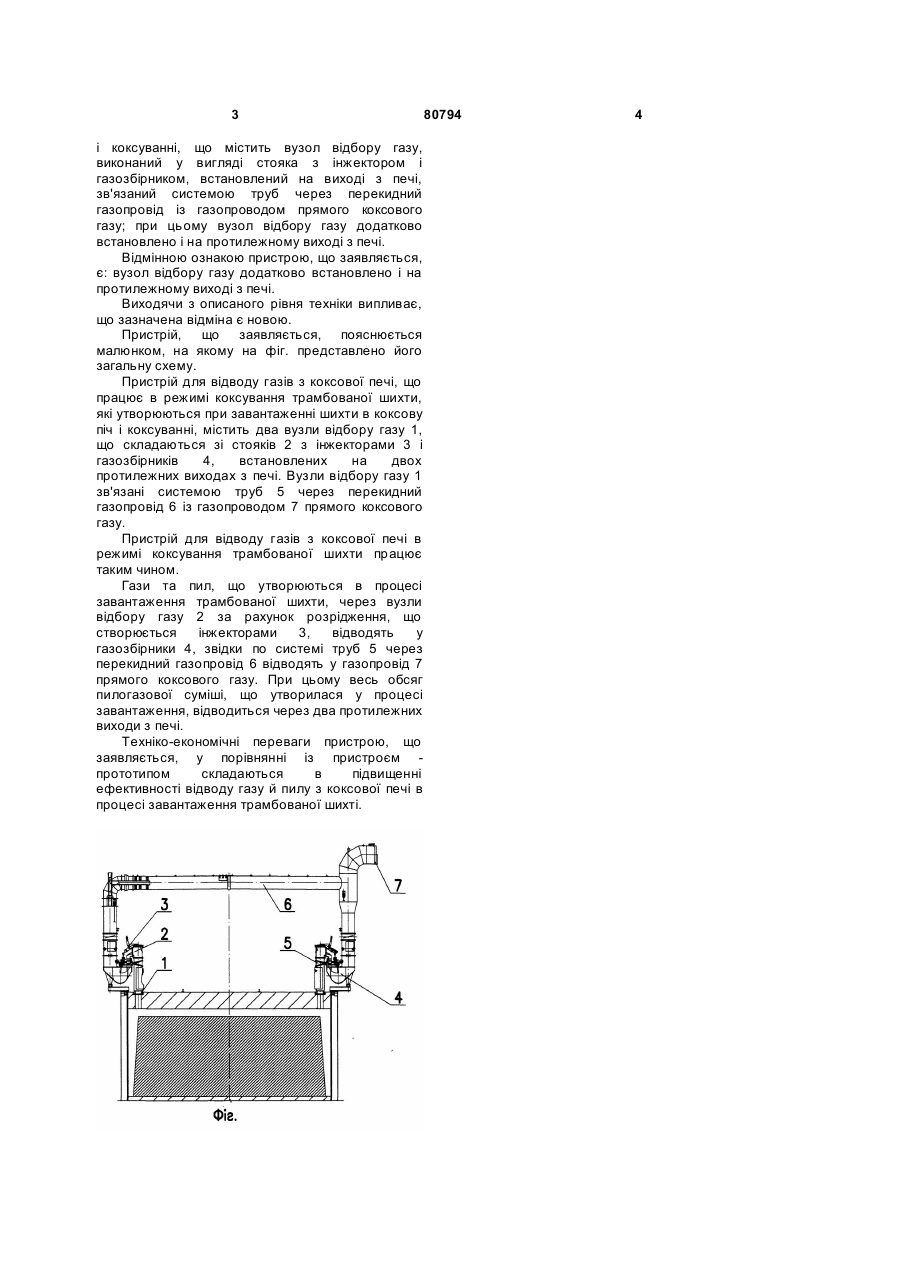

Пристрій для відводу газів з коксової печі, що працює в режимі коксування трамбованої шихти, які утворюються при завантаженні шихти в коксову піч і коксуванні, що містить вузол відбору газу, виконаний у вигляді стояка з інжектором і газозбірником, встановленим на одному з виходів печі, зв'язаний системою труб через перекидний газопровід із газопроводом прямого коксового газу, який відрізняється тим, що вузол відбору газу додатково встановлено і на протилежному виході з печі. (19) (21) a200701527 (22) 13.02.2007 (24) 25.10.2007 (72) РУДИКА ВІКТОР ІВАНОВИЧ, UA, ЗІНГЕРМАН ЮРІЙ ЮХИМОВИЧ, UA, КАМЕНЮКА В'ЯЧЕСЛАВ БОРИСОВИЧ, UA, КРИВОНІС ВАЛЕРІЙ ВАСИЛЬОВИЧ, UA (73) ДЕРЖАВНИЙ ІНСТИТУТ ПО ПРОЕКТУВАННЮ ПІДПРИЄМСТВ КОКСОХІМІЧНОЇ ПРОМИСЛОВОСТІ "ГИПРОКОКС", UA (56) SU 127234 A1, 1960, бюл. №7 SU 1307833 A1, 15.11.1993 SU 1419138 A1, 30.12.1993 RU 2181745 C2, 27.04.2001 RU 2189384 C2, 20.09.2002 3 і коксуванні, що містить вузол відбору газу, виконаний у вигляді стояка з інжектором і газозбірником, встановлений на виході з печі, зв'язаний системою труб через перекидний газопровід із газопроводом прямого коксового газу; при цьому вузол відбору газу додатково встановлено і на протилежному виході з печі. Відмінною ознакою пристрою, що заявляється, є: вузол відбору газу додатково встановлено і на протилежному виході з печі. Виходячи з описаного рівня техніки випливає, що зазначена відміна є новою. Пристрій, що заявляється, пояснюється малюнком, на якому на фіг. представлено його загальну схему. Пристрій для відводу газів з коксової печі, що працює в режимі коксування трамбованої шихти, які утворюються при завантаженні шихти в коксову піч і коксуванні, містить два вузли відбору газу 1, що складаються зі стояків 2 з інжекторами 3 і газозбірників 4, встановлених на двох протилежних виходах з печі. Вузли відбору газу 1 зв'язані системою труб 5 через перекидний газопровід 6 із газопроводом 7 прямого коксового газу. Пристрій для відводу газів з коксової печі в режимі коксування трамбованої шихти працює таким чином. Гази та пил, що утворюються в процесі завантаження трамбованої шихти, через вузли відбору газу 2 за рахунок розрідження, що створюється інжекторами 3, відводять у газозбірники 4, звідки по системі труб 5 через перекидний газопровід 6 відводять у газопровід 7 прямого коксового газу. При цьому весь обсяг пилогазової суміші, що утворилася у процесі завантаження, відводиться через два протилежних виходи з печі. Техніко-економічні переваги пристрою, що заявляється, у порівнянні із пристроєм прототипом складаються в підвищенні ефективності відводу газу й пилу з коксової печі в процесі завантаження трамбованої шихті. 80794 4
