Пристрій для завантажування вугільної шихти в камеру коксової печі

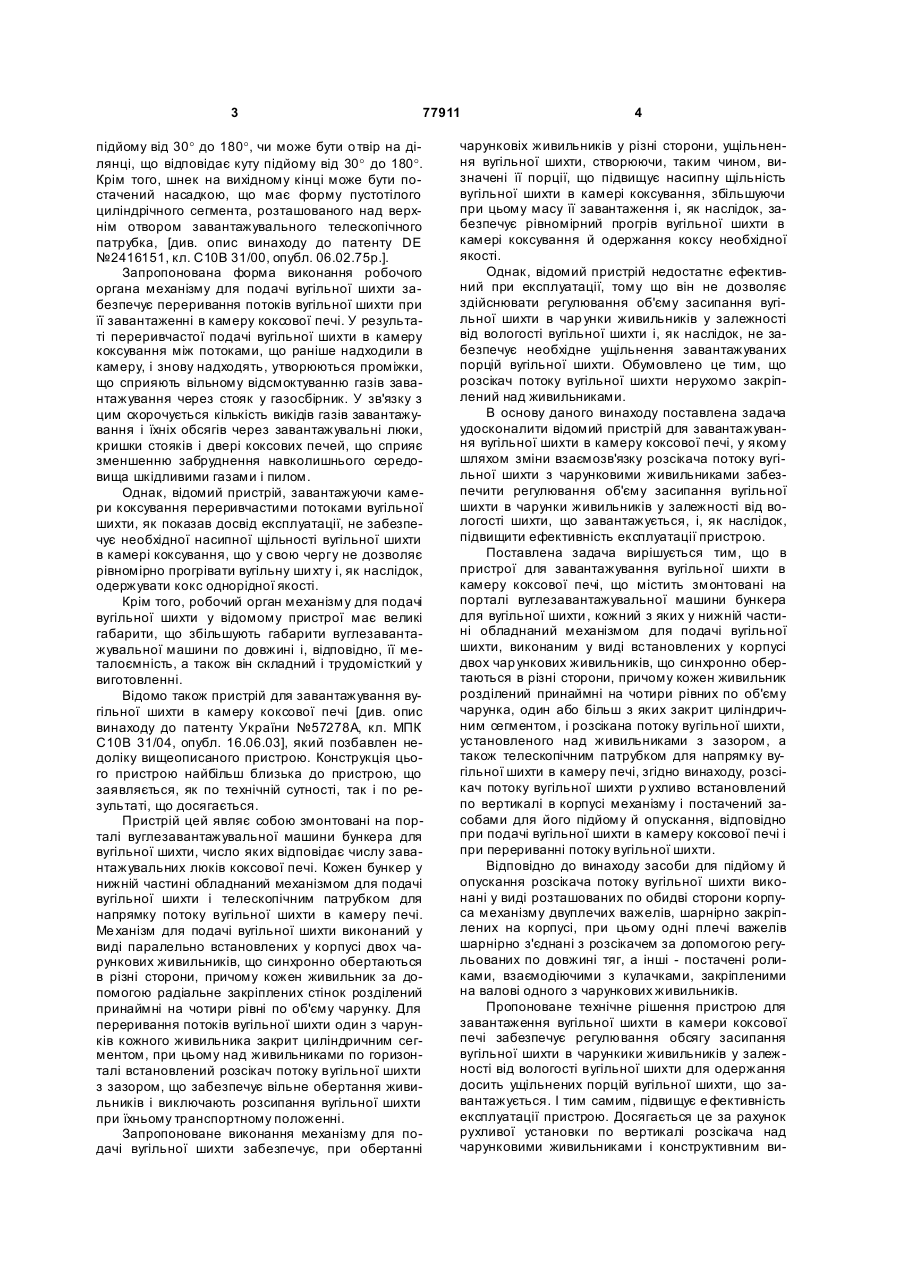

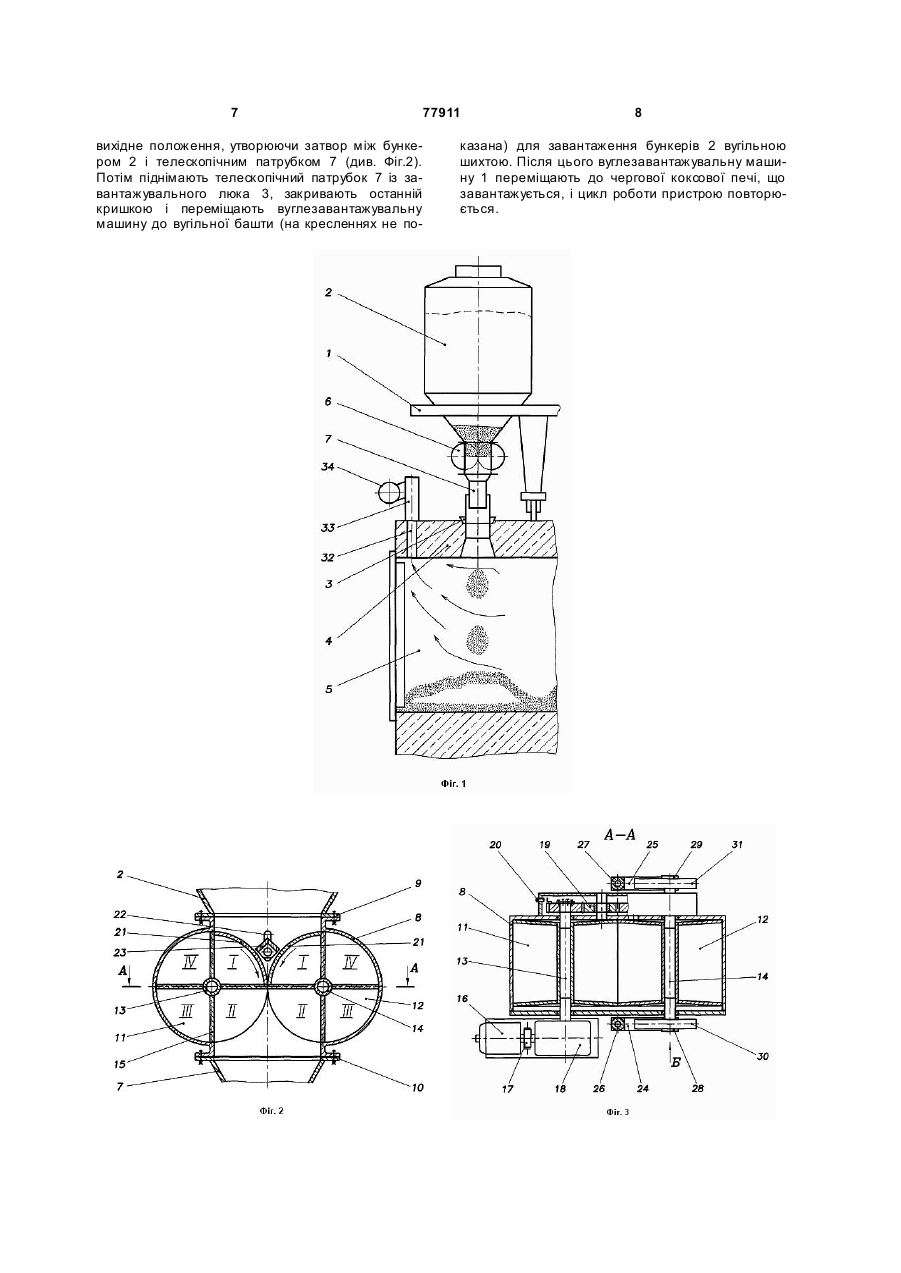

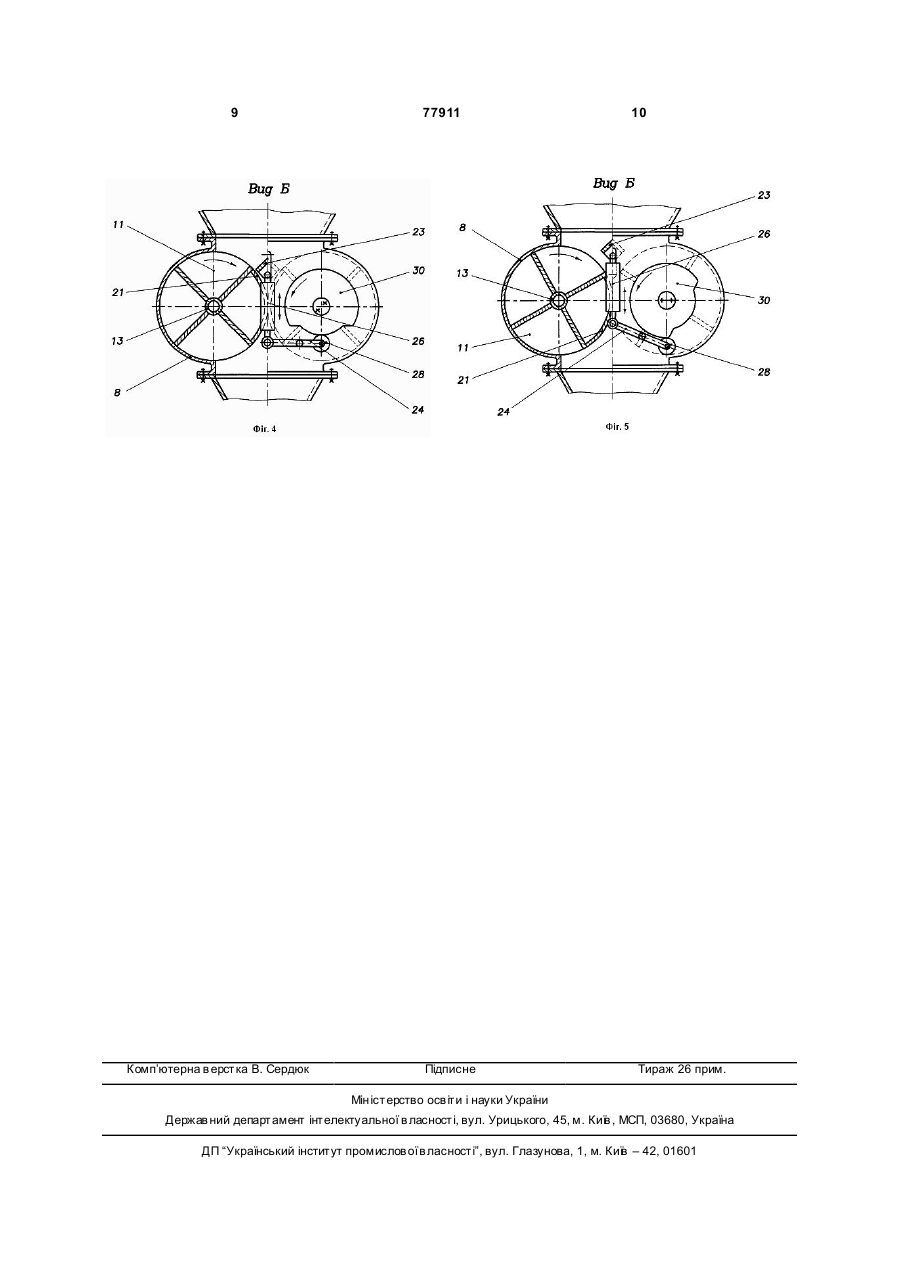

1. Пристрій для завантажування вугільної шихти в камеру коксової печі, що містить змонтовані на порталі вуглезавантажувальної машини бункери для вугільної шихти, кожний з яких у нижній частині обладнаний механізмом для подачі вугільної шихти, виконаним у вигляді встановлених у корпусі двох чарункових живильників, що синхронно обертаються в різні сторони, причому кожен живильник розділений принаймні на чотири рівні C2 2 (19) 1 3 77911 підйому від 30° до 180°, чи може бути о твір на ділянці, що відповідає куту підйому від 30° до 180°. Крім того, шнек на вихідному кінці може бути постачений насадкою, що має форму пустотілого циліндрічного сегмента, розташованого над верхнім отвором завантажувального телескопічного патрубка, [див. опис винаходу до патенту DE №2416151, кл. С10В 31/00, опубл. 06.02.75р.]. Запропонована форма виконання робочого органа механізму для подачі вугільної шихти забезпечує переривання потоків вугільної шихти при її завантаженні в камеру коксової печі. У результаті переривчастої подачі вугільної шихти в камеру коксування між потоками, що раніше надходили в камеру, і знову надходять, утворюються проміжки, що сприяють вільному відсмоктуванню газів завантажування через стояк у газосбірник. У зв'язку з цим скорочується кількість викідів газів завантажування і їхніх обсягів через завантажувальні люки, кришки стояків і двері коксових печей, що сприяє зменшенню забруднення навколишнього середовища шкідливими газами і пилом. Однак, відомий пристрій, завантажуючи камери коксування переривчастими потоками вугільної шихти, як показав досвід експлуатації, не забезпечує необхідної насипної щільності вугільної шихти в камері коксування, що у свою чергу не дозволяє рівномірно прогрівати вугільну ши хту і, як наслідок, одержувати кокс однорідної якості. Крім того, робочий орган механізму для подачі вугільної шихти у відомому пристрої має великі габарити, що збільшують габарити вуглезавантажувальної машини по довжині і, відповідно, її металоємність, а також він складний і трудомісткий у виготовленні. Відомо також пристрій для завантажування вугільної шихти в камеру коксової печі [див. опис винаходу до патенту України №57278А, кл. МПК С10В 31/04, опубл. 16.06.03], який позбавлен недоліку вищеописаного пристрою. Конструкція цього пристрою найбільш близька до пристрою, що заявляється, як по технічній сутності, так і по результаті, що досягається. Пристрій цей являє собою змонтовані на порталі вуглезавантажувальної машини бункера для вугільної шихти, число яких відповідає числу завантажувальних люків коксової печі. Кожен бункер у нижній частині обладнаний механізмом для подачі вугільної шихти і телескопічним патрубком для напрямку потоку вугільної шихти в камеру печі. Ме ханізм для подачі вугільної шихти виконаний у виді паралельно встановлених у корпусі двох чарункових живильників, що синхронно обертаються в різні сторони, причому кожен живильник за допомогою радіальне закріплених стінок розділений принаймні на чотири рівні по об'єму чарунку. Для переривання потоків вугільної шихти один з чарунків кожного живильника закрит циліндричним сегментом, при цьому над живильниками по горизонталі встановлений розсікач потоку вугільної шихти з зазором, що забезпечує вільне обертання живильників і виключають розсипання вугільної шихти при їхньому транспортному положенні. Запропоноване виконання механізму для подачі вугільної шихти забезпечує, при обертанні 4 чарунковіх живильників у різні сторони, ущільнення вугільної шихти, створюючи, таким чином, визначені її порції, що підвищує насипну щільність вугільної шихти в камері коксування, збільшуючи при цьому масу її завантаження і, як наслідок, забезпечує рівномірний прогрів вугільної шихти в камері коксування й одержання коксу необхідної якості. Однак, відомий пристрій недостатнє ефективний при експлуатації, тому що він не дозволяє здійснювати регулювання об'єму засипання вугільної шихти в чар унки живильників у залежності від вологості вугільної шихти і, як наслідок, не забезпечує необхідне ущільнення завантажуваних порцій вугільної шихти. Обумовлено це тим, що розсікач потоку вугільної шихти нерухомо закріплений над живильниками. В основу даного винаходу поставлена задача удосконалити відомий пристрій для завантажування вугільної шихти в камеру коксової печі, у якому шляхом зміни взаємозв'язку розсікача потоку вугільної шихти з чарунковими живильниками забезпечити регулювання об'єму засипання вугільної шихти в чарунки живильників у залежності від вологості шихти, що завантажується, і, як наслідок, підвищити ефективність експлуатації пристрою. Поставлена задача вирішується тим, що в пристрої для завантажування вугільної шихти в камеру коксової печі, що містить змонтовані на порталі вуглезавантажувальної машини бункера для вугільної шихти , кожний з яких у нижній частині обладнаний механізмом для подачі вугільної шихти, виконаним у виді встановлених у корпусі двох чар ункових живильників, що синхронно обертаються в різні сторони, причому кожен живильник розділений принаймні на чотири рівних по об'єму чарунка, один або більш з яких закрит циліндричним сегментом, і розсікана потоку вугільної шихти, установленого над живильниками з зазором, а також телескопічним патрубком для напрямку вугільної шихти в камеру печі, згідно винаходу, розсікач потоку вугільної шихти р ухливо встановлений по вертикалі в корпусі механізму і постачений засобами для його підйому й опускання, відповідно при подачі вугільної шихти в камеру коксової печі і при перериванні потоку вугільної шихти. Відповідно до винаходу засоби для підйому й опускання розсікача потоку вугільної шихти виконані у виді розташованих по обидві сторони корпуса механізму двуплечих важелів, шарнірно закріплених на корпусі, при цьому одні плечі важелів шарнірно з'єднані з розсікачем за допомогою регульованих по довжині тяг, а інші - постачені роликами, взаємодіючими з кулачками, закріпленими на валові одного з чарункових живильників. Пропоноване технічне рішення пристрою для завантаження вугільної шихти в камери коксової печі забезпечує регулювання обсягу засипання вугільної шихти в чарункики живильників у залеж ності від вологості вугільної шихти для одержання досить ущільнених порцій вугільної шихти, що завантажується. І тим самим, підвищує е фективність експлуатації пристрою. Досягається це за рахунок рухливої установки по вертикалі розсікача над чарунковими живильниками і конструктивним ви 5 77911 конанням засобів для підйому й опускання розсікача потоку вугільної шихти. Далі сутність винаходу цілком розкривається на конкретному прикладі його виконання з посиланнями на прикладені креслення, де: на Фіг.1 зображений фрагмент камери коксової печі з бункером вуглезавантажувальної машини під час завантаження вугільної шихти, поперечний розріз; на Фіг.2 - загальний вид механізму для подачі вугільної шихти, поздовжній перетин; на Фіг.3 - те ж, розріз А-А на Фіг.2; на Фіг.4 - те ж, вид Б на Фіг.3 при опущеному розсікачі в момент переривання потоку вугільної шихти, що завантажується; на Фіг.5 - те ж, вид Б на Фіг.3 при піднятому розсікачі в момент засипання вугільної шихти в чарунки живильників. Пристрій для завантажування вугільної шихти в камеру коксової печі (див. Фіг.1) містить змонтовані на порталі вуглезавантажувальної машини 1 бункера 2 для вугільної шихти, число яких відповідає числу завантажувальних люків 3 у перекритті 4 камери 5 коксової печі. Кожен бункер 2 у нижній частині постачений механізмом 6 для подачі вугільної шихти і телескопічним патрубком 7, встановлюваним у завантажувальному люку 3 для напрямку потоку вугільної шихти в камеру 5 печі. Ме ханізм б для подачі вугільної шихти (див. Фіг.2 і 3) має корпус 8, з'єднаний за допомогою фланців 9 і 10, відповідно, з бункером 2 і телескопічним патрубком 7, два чарункових живильника 11 і 12, що встановлені в корпусі 8 на відповідних валах 13 і 14. Кожен живильник 11 і 12 за допомогою радіальне закріплених перегородок 15 розділений, наприклад, на чотири рівних по об'єму чарунка І, II, III, IV. Для синхронного обертання живильників 11 і 12 у різні сторони, тобто назустріч один одному, механізм 6 має привід, що включає електродвигун 16, муфту 17 і черв'ячний редуктор 18, кінематичне з'єднаний з валом 13. Останній, у свою чергу, із протилежної сторони за допомогою зубчасти х передач 19 з'єднаний з валом 14 живильника 12. Крім того привід має датчик 20 для точної установки живильників 11 і 12 у вихідне положення, при якому перегородки 15 строго розташовуються в горизонтальному і вертикальному положеннях (див. Фіг.2), утворюючи затвор потокові вугільної шихти між бункером 2 і телескопічним патрубком 7. Для забезпечення переривання потоків вугільної шихти , що завантажується, а також регулювання її порціонної щільності при завантаженні в залежності від вологості вугільної ши хти чарунки І (див. Фіг.2) кожного живильника 11 і 12 закриті сегментами 21 циліндричної форми з зовнішніми діаметрами відповідними зовнішнім діаметрам живильників 11 і 12, а в корпусі 8 над зазначеними живильниками в пазах 22 рухливо встановлений розсікач 23 потоку вугільної шихти. Останній (див. Фіг.3, 4, 5) постачений засобами для його підйому й опускання, що виконані у виді розташованих по обидві сторони корпуса 8 механізму 6 двуплечих важелів 24 і 25, шарнірно закріплених на корпусі 8. При цьому одні плечі важелів 24 і 25 шарнірно 6 з'єднані з регульованими по довжині тягами 26 і 27, що у свою чергу шарнірно з'єднані з розсікачем 23, а інші - постачені роликами 28 і 29, взаємодіючими з кулачками 30 і 31, закріпленими на валові 14 живильника 12. Для забезпечення роботи пристрою на Фіг.1 прикладених креслень зображений канал 32 у переекрытии 4 і сполучений з ним стояк 33, з'єднаний з газосбірником 34. Пропонований пристрій працює таким чином. У вихідному положенні (див. Фіг.1) бункер 2, заповнений вугільною шихтою, за допомогою вуглезавантажувальної машини 1, установлений по осі завантажувального люка 3 камери 5 коксової печі. При цьому перегородки 15 живильників 11 і 12 механізму 6 розташовані строго по горизонталі і вертикалі, чарунки І живильників 11 і 12 розташовані як показано на Фіг.2, а розсікач 23 встановлений у нижнім положенні над живильниками 11 і 12, здійснюючи, таким чином, затвор між бункером 2 і телескопічним патрубком 7. Для завантаження вугільної шихти в камеру 5 коксової печі механізмом (на кресленні не показаний), установленому на вуглезавантажувальнії машині 1, знімають кришку з завантажувального люка 3, після чого опускають телескопічний патрубок 7 і щільно встановлюють його на завантажувальному люку 3. Потім включають привід механізму 6 для подачі вугільної шихти в камеру 5. При цьому електродвигун 16 за допомогою черв'ячного редуктора 18 і зубчастої передачі 19 повідомляє синхронне обертання чарунковим живильникам 11 і 12. Одночасно з цим обертаються і кулачки ЗО і 31 (див. Фіг.4 і 5), криволінійні поверхні яких, взаємодіючи з роликом 28 і 29, здійснюють поворот важелів 24 і 25. Останні, повертаючи нагору, за допомогою регульованих тяг 26 і 27 переміщають розсікач 23 у верхнє положення, забезпечуючи при цьому заповнення чарунків II, III, IV живильників 11 і 12 визначеними об'ємами вугільної шихти. У процесі повороту зазначених чарунків назустріч один одному відбувається стиск вугільної шихти й утворення визначених її порцій. При повороті закритих чарунків І живильників 11 і 12 назустріч один одному кулачки 30 і 31, взаємодіючи з роликами 28 і 29, повертають важелі 24 і 25 у вихідне положення і за допомогою регульованих тяг 26 і 27 опускають розсікач 23 у нижнє положення. При цьому відбувається тимчасове переривання потоку вугільної шихти. У результаті переривчастого завантаження вугільної шихти в камеру 5 коксової печі між порціями вугільної шихти утворяться проміжки, що забезпечують вільний отсос газів завантаження в газосбірник 34 через канал 32 і стояк 33. При зміні вологості вугільної шихти для забезпечення при цьому необхідній щільності порцій угльной шихти роблять регулювання об'єму засипання вугільної шихти в чарунки II, III, IV. Для цього регулюють довжину тяг 26 і 27 і, таким чином, збільшують або зменшують величину зазору між чарунковими живильниками 11 і 12 і розсікачем 23. Після заповнення камери 5 коксової печі вугільною шихтою спрацьовує да тчик 20, що відключає електродвигун 16 приводу механізму 6, і чарункові живильники 11 і 12 встановлюються у 7 вихідне положення, утворюючи затвор між бункером 2 і телескопічним патрубком 7 (див. Фіг.2). Потім піднімають телескопічний патрубок 7 із завантажувального люка 3, закривають останній кришкою і переміщають вуглезавантажувальну машину до вугільної башти (на кресленнях не по 77911 8 казана) для завантаження бункерів 2 вугільною шихтою. Після цього вуглезавантажувальну машину 1 переміщають до чергової коксової печі, що завантажується, і цикл роботи пристрою повторюється. 9 Комп’ютерна в ерстка В. Сердюк 77911 Підписне 10 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
