Спосіб охорони виїмкових виробок

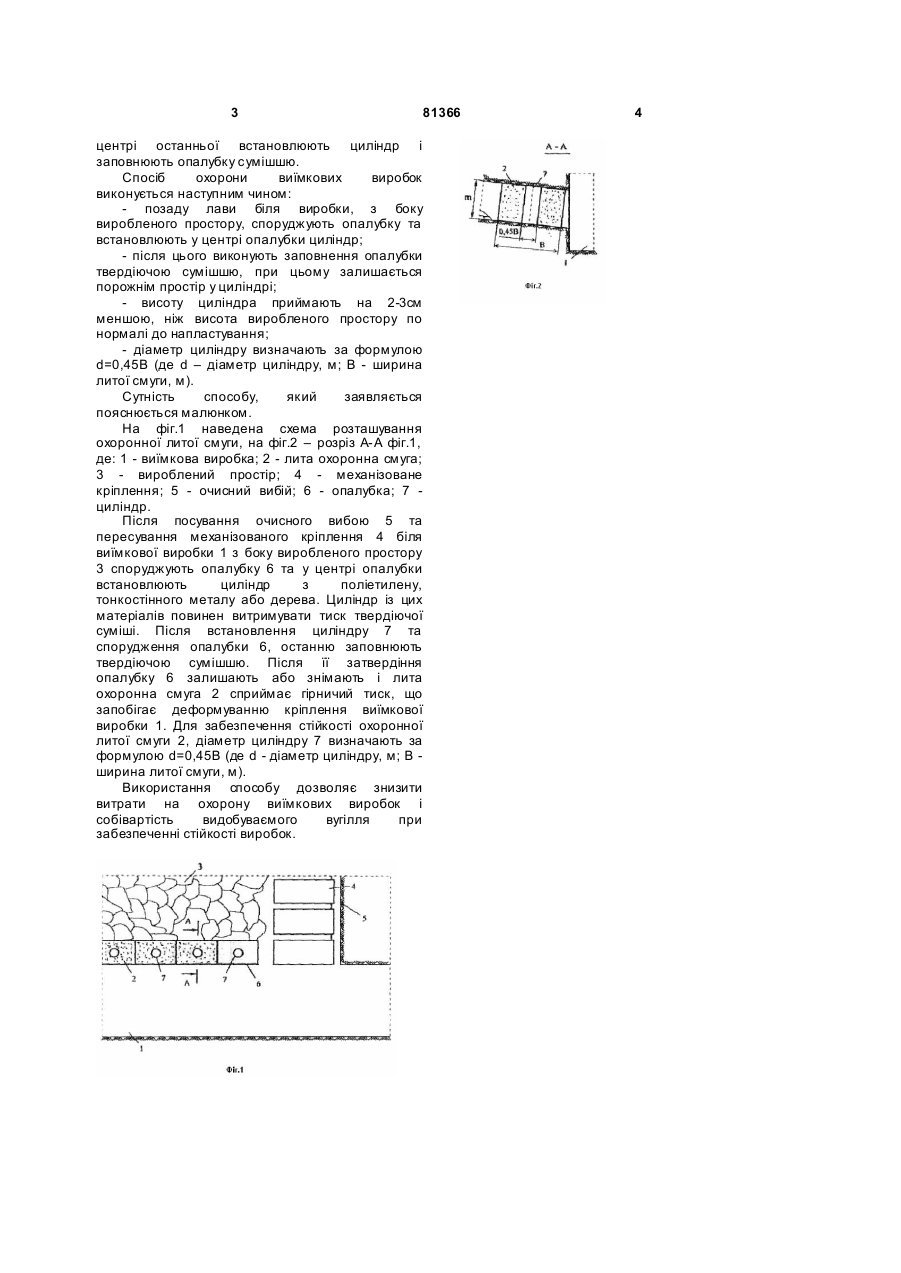

Спосіб охорони виїмкових виробок, який включає спорудження позаду лави біля виїмкової виробки з боку виробленого простору литої охоронної смуги шляхом встановлення опалубки та заповнення її твердіючою сумішшю, який відрізняє ться тим, що заповнення опалубки твердіючою сумішшю виконують після встановлення у центрі опалубки порожнистого циліндра, при цьому висоту циліндра приймають на 2-3 см меншою, ніж висота виробленого простору, а його діаметр визначають за формулою d=0,45В, де d - діаметр циліндра, В - ширина литої смуги. Запропонований винахід відноситься до гірничої справи, а саме до способів охорони та підтримання виїмкових виробок. Відомий спосіб охорони виробок (див. А. С. СРСР № 1555499 М.Кл. Е21Д11/00, 1988, бюл. 13). Він включає в себе створення біля виробки, з боку виробленого простору, охоронної смуги із залізобетонних блоків. У верхній частині смуги встановлюють жорсткі прокладки, на які встановлюють піддатливі прокладки та клини. Клини орієнтують верхівками до покрівлі. При навантаженні смуги клини врізаються в породи покрівлі. В місцях врізання клинів, породи покрівлі руйнуються та обвалюються. Основним недоліком цього способу є те, що при підвищенні тиску на охоронну смугу, за рахунок провисання породних прошарків, охоронна смуга, під жорсткою прокладкою та клином, руйнується. Це призводить до зменшення несучої здатності охоронної смуги та до збільшення тиску на виробку. Під дією збільшеного тиску виїмкова виробка зменшується у своїх поперечних розмірах до недієздатної. Найбільш близьким по технічній сутності та досягаемому результату є спосіб охорони виїмкових виробок [див. Временный технологический регламент по охране подготовительных выработок угольных ша хт литыми полосами из твердеющих материалов // А. Ф. Була т, М. А. Ильяшов, Б. М. Усаче-нко и др. Днепропетровск: РИА «Днепр - VAL». - 2004. - 33 с.]. Цей спосіб включає спорудження позаду лави біля виїмкової виробки, з боку виробленого простору, опалубки та заповнення її твердіючою сумішшю. Основним недоліком цього способу є великий обсяг використання твердіючої суміші, що призводить до збільшення собівартості видобуваємого вугілля. В основу вина ходу поставлено завдання зниження витрат при забезпеченні стійкості виїмкових виробок. Поставлене завдання вирішується так, що у способі охорони виїмкових виробок, який включає спорудження позаду лави біля виїмкової виробки з боку виробленого простору, литої о хоронної смуги завдяки заповненню опалубки твердіючою сумішшю, до заповнення опалубки сумішшю в (19) UA (11) 81366 (13) C2 (21) a200606187 (22) 05.06.2006 (24) 25.12.2007 (72) БАЙСАРОВ ЛЕОНІД ВОЛОДИ МИРОВИЧ, UA, ІЛЬЯШОВ МИ ХАЙЛО ОЛЕКС АНДРОВИЧ, U A, СЕРДЮК ОЛЕКСАНДР ПАВЛОВИЧ, U A, ДЕМЧЕНКО АН АТОЛІЙ ІВАНОВИЧ, UA, БОЛБ АТ ВОЛОДИМИР ОЛЕКСАНДРОВИЧ, UA, ЧЕРНИШЕВ ЮРІЙ ПЕТРОВИЧ, UA, КОЛЬЧИК ЄВГЕН ІВАНОВИЧ, UA, ЯЙЦОВ ОЛЕКС АНДР ОЛЕКСІЙОВИЧ, UA, ХРИПУН МИКОЛА ДМИТРОВИЧ, UA (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ДОНЕЦЬКСТАЛЬ" - МЕТАЛУРГІЙНИЙ ЗАВОД", UA, ДОЧІРНЄ ПІДПРИЄМСТВО "ДОНЕЦЬКИЙ ПРОМБУДНДІПРОЕКТ" ДЕРЖАВН ОГО АКЦІОНЕРНОГО ТОВАРИСТВА "БУДІВЕЛЬНА КОМП АНІЯ "УКРБУД", U A 3 81366 центрі останньої встановлюють циліндр і заповнюють опалубку сумішшю. Спосіб охорони виїмкових виробок виконується наступним чином: - позаду лави біля виробки, з боку виробленого простору, споруджують опалубку та встановлюють у центрі опалубки циліндр; - після цього виконують заповнення опалубки твердіючою сумішшю, при цьому залишається порожнім простір у циліндрі; - висоту циліндра приймають на 2-3см меншою, ніж висота виробленого простору по нормалі до напластування; - діаметр циліндру визначають за формулою d=0,45В (де d – діаметр циліндру, м; В - ширина литої смуги, м). Сутність способу, який заявляється пояснюється малюнком. На фіг.1 наведена схема розташування охоронної литої смуги, на фіг.2 – розріз А-А фіг.1, де: 1 - виїмкова виробка; 2 - лита охоронна смуга; 3 - вироблений простір; 4 - механізоване кріплення; 5 - очисний вибій; 6 - опалубка; 7 циліндр. Після посування очисного вибою 5 та пересування механізованого кріплення 4 біля виїмкової виробки 1 з боку виробленого простору 3 споруджують опалубку 6 та у центрі опалубки встановлюють циліндр з поліетилену, тонкостінного металу або дерева. Циліндр із цих матеріалів повинен витримувати тиск твердіючої суміші. Після встановлення циліндру 7 та спорудження опалубки 6, останню заповнюють твердіючою сумішшю. Після її затвердіння опалубку 6 залишають або знімають і лита охоронна смуга 2 сприймає гірничий тиск, що запобігає деформуванню кріплення виїмкової виробки 1. Для забезпечення стійкості охоронної литої смуги 2, діаметр циліндру 7 визначають за формулою d=0,45В (де d - діаметр циліндру, м; В ширина литої смуги, м). Використання способу дозволяє знизити витрати на охорону виїмкових виробок і собівартість видобуваємого вугілля при забезпеченні стійкості виробок. 4
