Пристрій для вимірювання струму нульової послідовності на напругу 6-35 кв

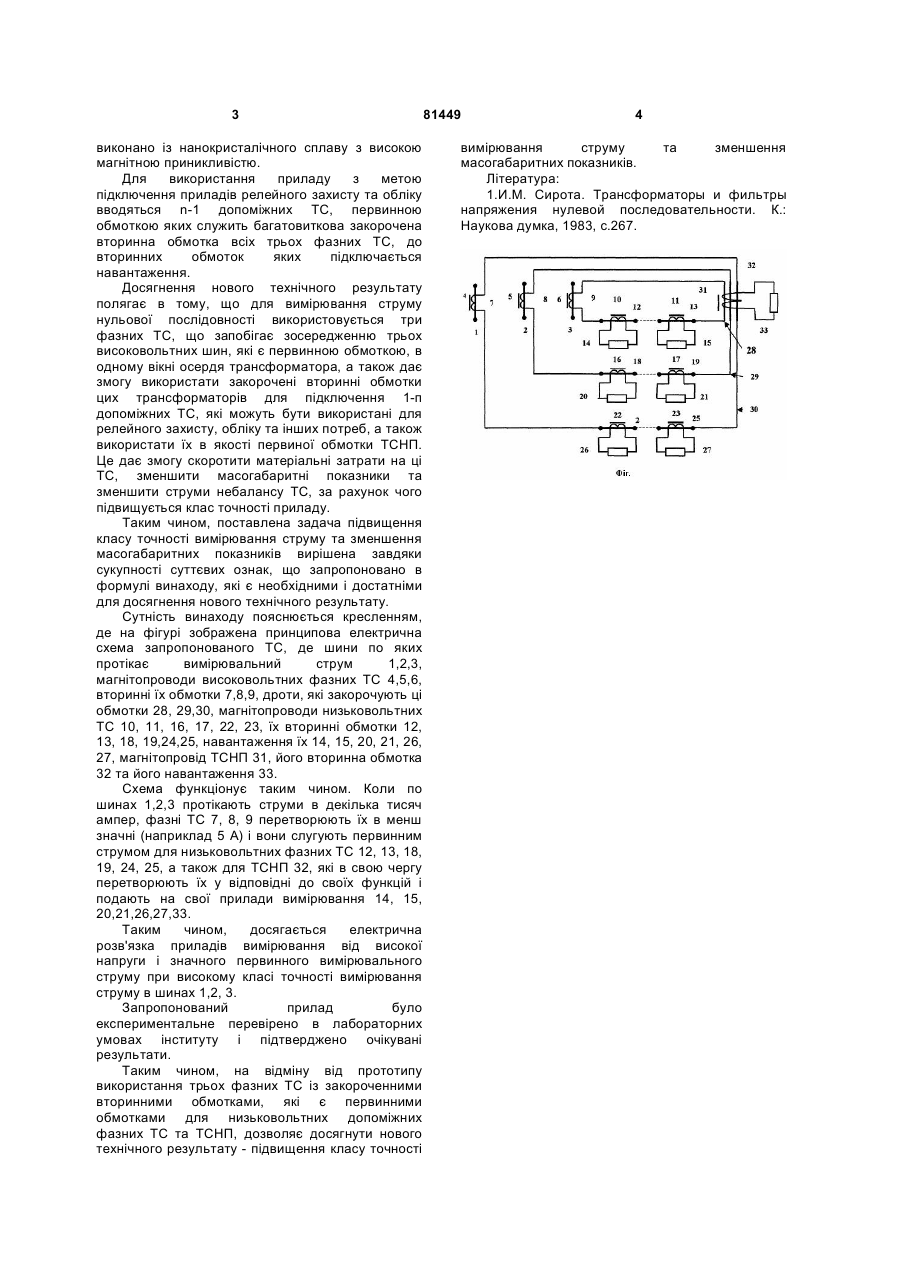

1. Пристрій для вимірювання струму нульової послідовності на напругу 6-35 кВ, який містить три шини, який відрізняється тим, що вони є одновитковими первинними обмотками трьох C2 1 3 виконано із нанокристалічного сплаву з високою магнітною приникливістю. Для використання приладу з метою підключення приладів релейного захисту та обліку вводяться n-1 допоміжних ТС, первинною обмоткою яких служить багатовиткова закорочена вторинна обмотка всіх трьох фазних ТС, до вторинних обмоток яких підключається навантаження. Досягнення нового технічного результату полягає в тому, що для вимірювання струму нульової послідовності використовується три фазних ТС, що запобігає зосередженню трьох високовольтних шин, які є первинною обмоткою, в одному вікні осердя трансформатора, а також дає змогу використати закорочені вторинні обмотки цих трансформаторів для підключення 1-п допоміжних ТС, які можуть бути використані для релейного захисту, обліку та інших потреб, а також використати їх в якості первиної обмотки ТСНП. Це дає змогу скоротити матеріальні затрати на ці ТС, зменшити масогабаритні показники та зменшити струми небалансу ТС, за рахунок чого підвищується клас точності приладу. Таким чином, поставлена задача підвищення класу точності вимірювання струму та зменшення масогабаритних показників вирішена завдяки сукупності суттєвих ознак, що запропоновано в формулі винаходу, які є необхідними і достатніми для досягнення нового технічного результату. Сутність винаходу пояснюється кресленням, де на фігурі зображена принципова електрична схема запропонованого ТС, де шини по яких протікає вимірювальний струм 1,2,3, магнітопроводи високовольтних фазних ТС 4,5,6, вторинні їх обмотки 7,8,9, дроти, які закорочують ці обмотки 28, 29,30, магнітопроводи низьковольтних ТС 10, 11, 16, 17, 22, 23, їх вторинні обмотки 12, 13, 18, 19,24,25, навантаження їх 14, 15, 20, 21, 26, 27, магнітопровід ТСНП 31, його вторинна обмотка 32 та його навантаження 33. Схема функціонує таким чином. Коли по шинах 1,2,3 протікають струми в декілька тисяч ампер, фазні ТС 7, 8, 9 перетворюють їх в менш значні (наприклад 5 А) і вони слугують первинним струмом для низьковольтних фазних ТС 12, 13, 18, 19, 24, 25, а також для ТСНП 32, які в свою чергу перетворюють їх у відповідні до своїх функцій і подають на свої прилади вимірювання 14, 15, 20,21,26,27,33. Таким чином, досягається електрична розв'язка приладів вимірювання від високої напруги і значного первинного вимірювального струму при високому класі точності вимірювання струму в шинах 1,2, 3. Запропонований прилад було експериментальне перевірено в лабораторних умовах інституту і підтверджено очікувані результати. Таким чином, на відміну від прототипу використання трьох фазних ТС із закороченними вторинними обмотками, які є первинними обмотками для низьковольтних допоміжних фазних ТС та ТСНП, дозволяє досягнути нового технічного результату - підвищення класу точності 81449 4 вимірювання струму та зменшення масогабаритних показників. Література: 1.И.М. Сирота. Трансформаторы и фильтры напряжения нулевой последовательности. К.: Наукова думка, 1983, с.267.
