Музиченко Оксана Олександрівна

Номер патенту: 113099

Опубліковано: 12.12.2016

Автори: Музиченко Олександр Дмитрович, Музиченко Оксана Олександрівна, Музиченко Юрій Олександрович

МПК: H02J 3/00, H01F 30/12, H02M 1/12 ...

Мітки: мережі, зменшення, несинусоїдності, струмів, несиметрії, спосіб, напруг, пристрій, розподільної

Формула / Реферат:

1. Спосіб зменшення несиметрії та вищих гармонік струмів та напруг у розподільній мережі, який включає поділ навантажень мережі на дві або декілька рівновеликих частин за потужністю, а також включає зміщення фази трифазної системи напруг відносно до системи трифазних напруг трансформатора розподільної мережі, який відрізняється тим, що навантаження приймачів розподільної мережі поділяють на приблизно рівні частини з врахуванням виду...

Номер патенту: 112369

Опубліковано: 25.08.2016

Автори: Музиченко Олександр Дмитрович, Музиченко Юрій Олександрович, Музиченко Оксана Олександрівна

МПК: H02J 3/26, H02M 5/10, H01F 30/12 ...

Мітки: мережі, розподільної, трансформатор, трансформаторі, два

Формула / Реферат:

1. Трансформатор або два трансформатори розподільної мережі, що приєднані первинними обмотками до високовольтної напруги 6 кВ - 35 кВ, кожен з яких містить тристрижневий магнітопровід, на стрижнях якого розміщені первинні та вторинні обмотки з виводами, кожен трансформатор містить три вхідні затискачі лінійних фаз та вихідні затискачі, кількість вихідних затискачів кратна чотирьом, кількість четвірок вихідних затискачів рівна кількості...

Номер патенту: 110674

Опубліковано: 25.01.2016

Автори: Музиченко Юрій Олександрович, Музиченко Оксана Олександрівна, Музиченко Олександр Дмитрович

МПК: H02J 3/26, H01F 30/12, H02M 1/12 ...

Мітки: симетричними, пристрій, навантаженнями, однофазними, розподільної, трансформаторний, мережі

Формула / Реферат:

1. Трансформаторний пристрій розподільної мережі з симетричними та однофазними навантаженнями, який містить трансформатор з тристрижневим магнітопроводом, на стрижнях якого розміщені первинні та вторинні обмотки з виводами, який містить три вхідні та чотири вихідні затискачі, три вхідні затискачі по одному приєднані до виводів первинних обмоток, чотири вихідні затискачі по одному приєднані до виводів вторинних обмоток, а симетричні та...

Номер патенту: 110433

Опубліковано: 25.12.2015

Автори: Музиченко Оксана Олександрівна, Музиченко Олександр Дмитрович, Музиченко Юрій Олександрович

МПК: H02K 3/48, H02K 17/30, H02K 3/12 ...

Мітки: машина, багатофазна

Формула / Реферат:

1. Багатофазна машина змінного струму, яка є генератором або двигуном, або електромеханічним перетворювачем, та яка приєднана до багатофазного джерела змінних напруг через лінію мережі або через інвертор з акумуляторною батареєю, або через перетворювач частоти, і яка містить статор та ротор, статор устаткований магнітопроводом та множиною основних обмоток, розміщених у пазах статора, а також затискачами лінійних фаз, а ротор має довільне...

Номер патенту: 70732

Опубліковано: 15.10.2004

Автори: Музиченко Юрій Олександрович, Музиченко Олександр Дмитрович, Музиченко Оксана Олександрівна

МПК: H02H 7/08, H02J 3/00, H01F 30/06 ...

Мітки: струмів, послідовності, вищих, основної, фільтр, нульової, гармонік

Формула / Реферат:

1. Фільтр струмів нульової послідовності основної та вищих гармонік, що містить затискачі трьох лінійних та нульової фаз для приєднання його до трифазної мережі, трифазний стрижневий магнітопровід та котушку на кожному стрижні магнітопроводу, кожна котушка складається із двох обмоток, кожна з яких обладнана крайніми виводами, причому обмотки, які розміщені на різнойменних (наприклад, на першому та другому) стрижнях магнітопроводу, між собою...

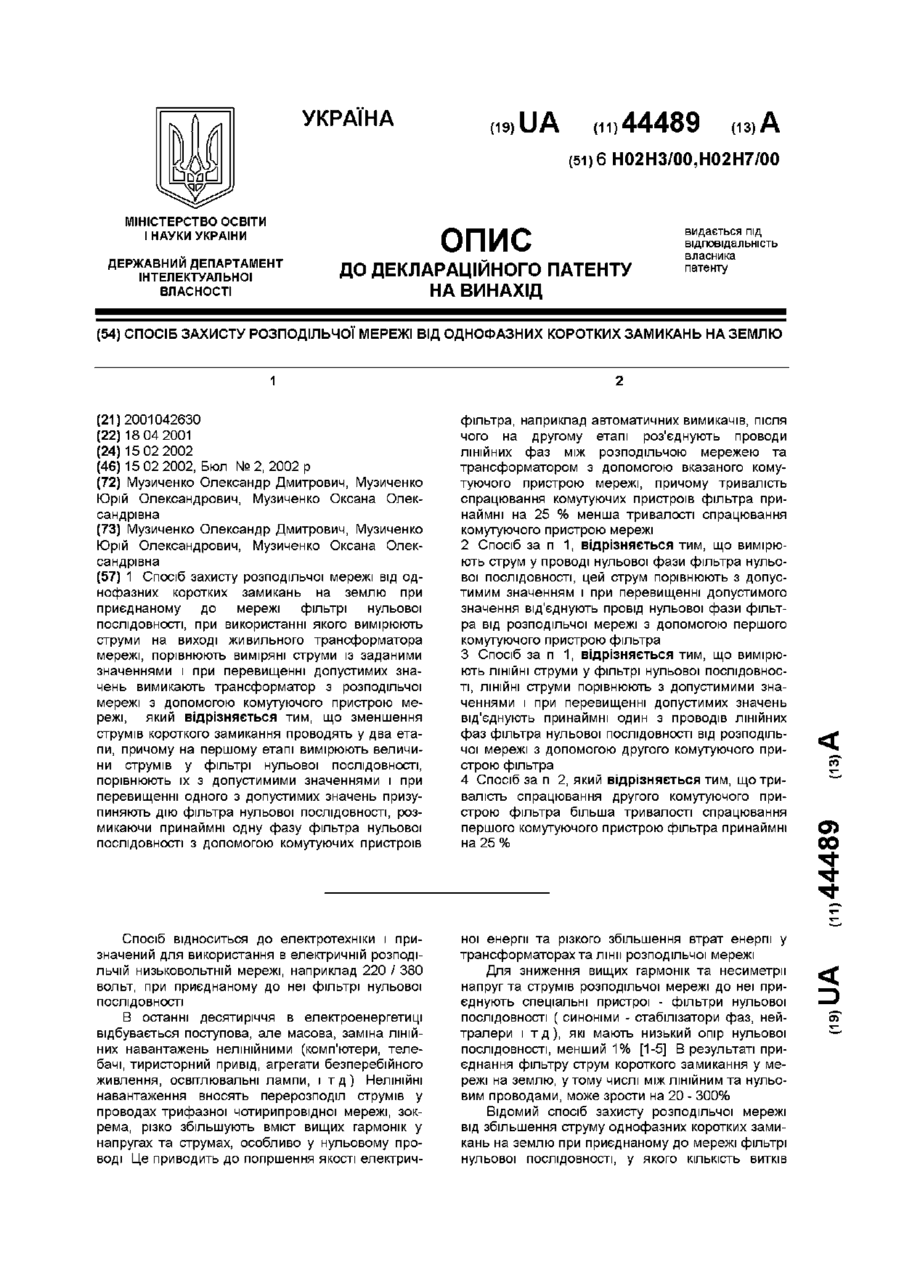

Номер патенту: 44489

Опубліковано: 15.02.2002

Автори: Музиченко Олександр Дмитрович, Музиченко Юрій Олександрович, Музиченко Оксана Олександрівна

МПК: H02H 7/00, H02H 3/00

Мітки: коротких, мережі, землю, спосіб, розподільчої, однофазних, замикань, захисту

Формула / Реферат:

1. Спосіб захисту розподільчої мережі від однофазних коротких замикань на землю при приєднаному до мережі фільтрі нульової послідовності, при використанні якого вимірюють струми на виході живильного трансформатора мережі, порівнюють виміряні струми із заданими значеннями і при перевищенні допустимих значень вимикають трансформатор з розподільчої мережі з допомогою комутуючого пристрою мережі,  який відрізняється тим, що зменшення струмів...

Номер патенту: 44488

Опубліковано: 15.02.2002

Автори: Музиченко Оксана Олександрівна, Музиченко Юрій Олександрович, Музиченко Олександр Дмитрович

МПК: H01F 30/06

Мітки: мережі, трифазної, трансформатор, розподільчої

Формула / Реферат:

1. Трансформатор розподільчої трифазної мережі, який містить тристрижневий магнітопровід, три первинні обмотки, які розміщені по одній на кожному стрижні та з'єднані між собою різноіменними виводами та приєднані до лінійних фаз живильної мережі, та шість вторинних обмоток, поділених між собою на три перші та три другі обмотки і розміщені по одній першій та по одній другій обмотці на кожному стрижні магнітопроводу, причому кожна перша обмотка,...

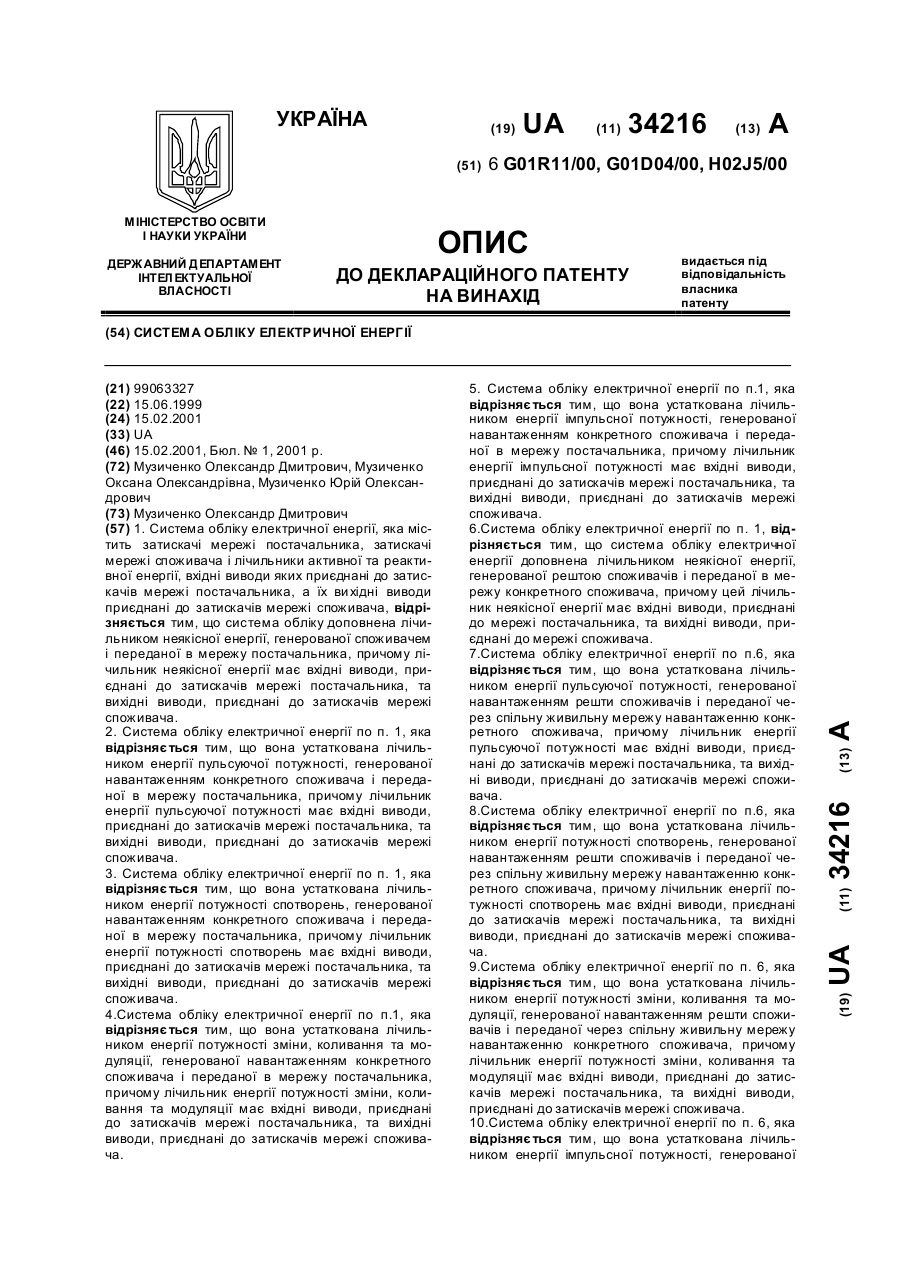

Номер патенту: 34216

Опубліковано: 15.02.2001

Автори: Музиченко Юрій Олександрович, Музиченко Оксана Олександрівна, Музиченко Олександр Дмитрович

МПК: G01R 11/00, H02J 5/00, G01D 4/00 ...

Мітки: система, енергії, електричної, обліку

Текст:

...та нульовій послідовності. Для вимірювання дольового внеску конкретного споживача у несинусоідальність напруг мережі система обліку електричної енергії споживача доповнена пристроєм для вимірювання коефіцієнту несинусоідальності фазних напруг мережі та(або) гармонік напруги мережі. Для визначення дольового внеску конкретного споживача у зміну, коливання і модуляцію напруг мережі та флікер система обліку електричної енергії кожного...

Номер патенту: 34226

Опубліковано: 15.02.2001

Автори: Музиченко Оксана Олександрівна, Музиченко Олександр Дмитрович, Музиченко Юрій Олександрович

МПК: H02H 7/08, H02M 7/53, H02J 3/26 ...

Мітки: послідовності, нульової, фільтр, струм

Текст:

...схема з'єднань обмоток фільтру стр умів нульової послідовності. На фіг. 2 поданий один з варіантів принципової схеми з'єднань обмоток фільтру струмів нульової послідовності, який заявляється за першим пунктом формули винаходу. 3 34226 На фіг. 3 та 4 подані топографічні зображення схем з'єднань обмоток фільтрів, показаних на фіг. 1 та фіг. 2. На фіг. 5 показаний один з варіантів розташування обмоток на стрижнях магнітопроводу фільтру...

Номер патенту: 34224

Опубліковано: 15.02.2001

Автори: Музиченко Юрій Олександрович, Музиченко Олександр Дмитрович, Музиченко Оксана Олександрівна

МПК: H02H 7/08, H01F 30/06, H02J 3/01 ...

Мітки: трифазної, вищих, фільтр, струмів, гармонік, мережі

Текст:

...затискачів А, В, С вхідних лінійних фаз. Вторинні обмотки 12 та 13, 14 та 15, 16 та 17 з'єднані між собою різнойменними виводами, і точка цього з'єднання приєднана до вхідної лінійної фази, причому первинна обмотка однофазного трансформатора приєднана до перших двох затискачів, наприклад, до затискачів А та В вхідних лінійних фаз, а точка вказаного вище з'єднання приєднана до затискача третьої вхідної лінійної фази трифазної мережі,...

Номер патенту: 34225

Опубліковано: 15.02.2001

Автори: Музиченко Оксана Олександрівна, Музиченко Юрій Олександрович, Музиченко Олександр Дмитрович

МПК: H01F 30/06, H02H 7/09, H02J 3/01 ...

Мітки: вищих, мережі, струмів, гармонік, трифазної, фільтр

Текст:

...кількості фаз у 3-5 разів відповідно. Це означає, що фільтри, виконані за даним патентом, потребують у 1,61,8 разів менше міді та електротехнічної сталі порівняно з фільтрами [10] при виконанні того ж функціонального призначення. А у порівнянні до фільтру-прототипу [11] заявлений фільтр додатково подавляє вищі гармоніки струмів прямих та зворотніх послідовностей. Для кращого розуміння суті винаходу наведені графічні матеріали. На фіг. 1...
