Клапан з еластичним запорним елементом

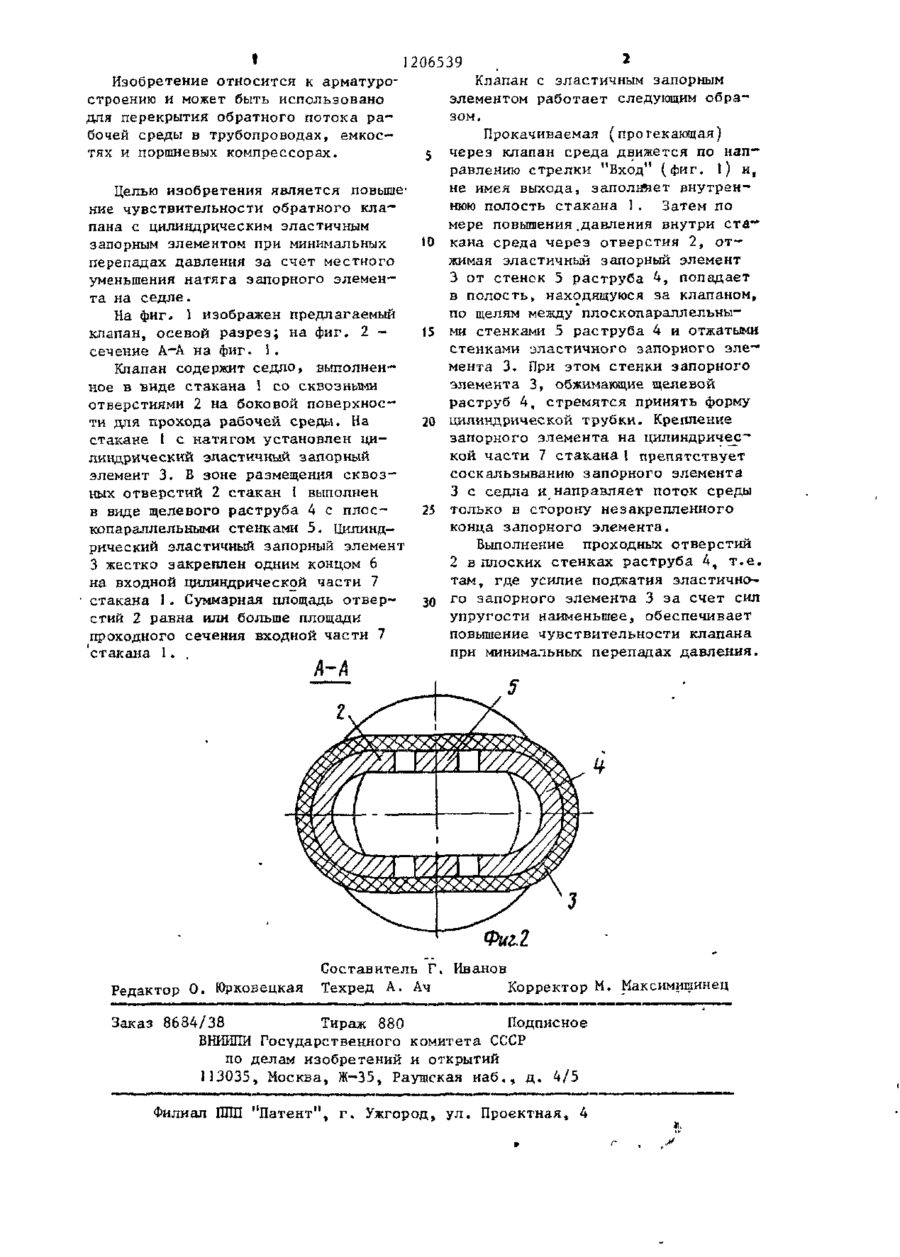

КЛАПАН С ЭЛАСТИЧНЫМ ЗАПОРНЫМ ЭЛЕМЕНТОМ, содержащий седло, выполненное в виде стакана со сквозными отверстиями на его боковой поверхности, н установленный на стакане с натягом цилиндрический запорный элемент, одним концом жестко закрепленный на нем, о т л и ч а ю ~ щ и й с я гем, что, с целью повышения чувствительности клапана при минимальных перепадах давления, стакан в зоне размещения сквозных отверстий выполнен в виде щелевого раструба с плоскопараллельными стенками, причем сквозные отверстия выполнены в указанных плоскопараллельных стенках. о оо о оо о о о оо о оо о оо о оо Фцг.1 2 t 1 206539 , Клапан с эластичным запорным Изобретение относится к арматуроэлементом работает следующим обрастроению и может быть использовано зом. для перекрытия обратного потока раПрокачиваемая (протекающая) бочей среды в трубопроводах, емкостях и поршневых компрессорах. 5 через клапан среда движется по нап11 Целью изобретения является повыше' ние чувствительности обратного клапана с цилиндрическим эластичным запорным элементом при минимальных перепадах давления за счет местного уменьшения натяга запорного элемента на седле. На фиг- 1 изображен предлагаемый клапан, осевой разрез; на фиг. 2 сечение А-А на фиг. 1. Клапан содержит седло, выполненное в виде стакана 1 со сквозными отверстиями 2 на боковой поверхности для прохода рабочей среды. На стакане 1 с натягом установлен цилиндрический эластичный запорный элемент 3. В зоне размещения сквозных отверстий 2 стакан ! выполнен в виде щелевого раструба 4 с плоскопараллельными стенками 5* Цилиндрический эластичный запорный элемент 3 жестко закреплен одним концом 6 на входной цилиндрической части 7 стакана 1. Суммарная площадь отверстий 2 равна или больше площади проходного сечения входной части 7 стакана 1. , 10 15 20 25 30 равлению стрелки "Вход (фиг. 1) и, не имея выхода, заползет внутреннюю полость стакана 1. Затем по мере повышения .давления внутри ста** кана среда через отверстия 2, отжимая эластичный запорный элемент 3 от стенок 5 раструба 4, попадает в полость, находящуюся за клапаном, по щелям между плоскопараллельными стенками 5 раструба 4 и отжатыми стенками эластичного запорного элемента 3. При этом стенки запорного элемента 3, обжимающие щелевой раструб 4, стремятся принять форму цилиндрической трубки. Крепление запорного элемента на цилиндрической части 7 стакана 1 препятствует соскальзыванию запорного элемента 3 с седла я направляет поток среды только в сторону незакрепленного конца запорного элемента. Выполнение проходных отверстий 2 в плоских стенках раструба 4, т.е. там, где усилие поджатня эластичного запорного элемента 3 за счет сил упругости наименьшее, обеспечивает повышение чувствительности клапана при минимальных перепадах давления. Л-А Фиг.2 Составитель Г, Иванов Корректор М. Максимишинец Редактор 0. Юрковецкая Техред А. Ач Заказ 8684/38 Тираж 880 Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб,, д, 4/5 Филиал Ш "Патент", г. Ужгород, ул. Проектная» 4 Ш
