Шестерінна гідромашина
Номер патенту: 8180
Опубліковано: 29.03.1996
Автори: Тіфбенкель Мойша Овішевіч, Созанський Михайло Іванович, Шехтман Борис Ісаакович, Діденко Олександр Васильович
Формула / Реферат
Шестеренная гидромашина, содержащая корпус с торцовой крышкой, герметично сопряженную с корпусом посредством уплотнителыюго кольца в цилиндрических расточках которого размещены шестерни с цапфами, установленными в подшипниках скольжения, сопряженные с боковыми поверхностями шестерен торцовые компенсаторы, на рабочих поверхностях которых выполнены полуоткрытые канавки и эластичные, манжеты, размещенные в выборках торцовых компенсаторов, и полости высокого и низкого давления, соединенные с каналами высокого и низкого давления, отличающаяся тем, что, с целью повышения надежности, долговечности и гидромеханического КПД и снижения металлоемкости, в корпусе со стороны полости низкого давления выполнена выборка с размерами, выполненными согласно соотношениям
где В - ширина выборки;
dв - диаметр канала низкого давления;
L - длина выборки;
hп - высота подшипника скольжения;
hтк - высота торцового компенсатора;
вш - ширина венца шестерни;
Н - глубина выборки;
Rк - радиус канавки под уплотнительное кольцо;
dк - диаметр сечения уплотнительного кольца;
a - угол между плоскостями, проходящими через геометрическую ось вращения шестерни и кромки полуоткрытой канавки и кромки выборки в корпусе;
Z - число зубьев шестерен.
Текст

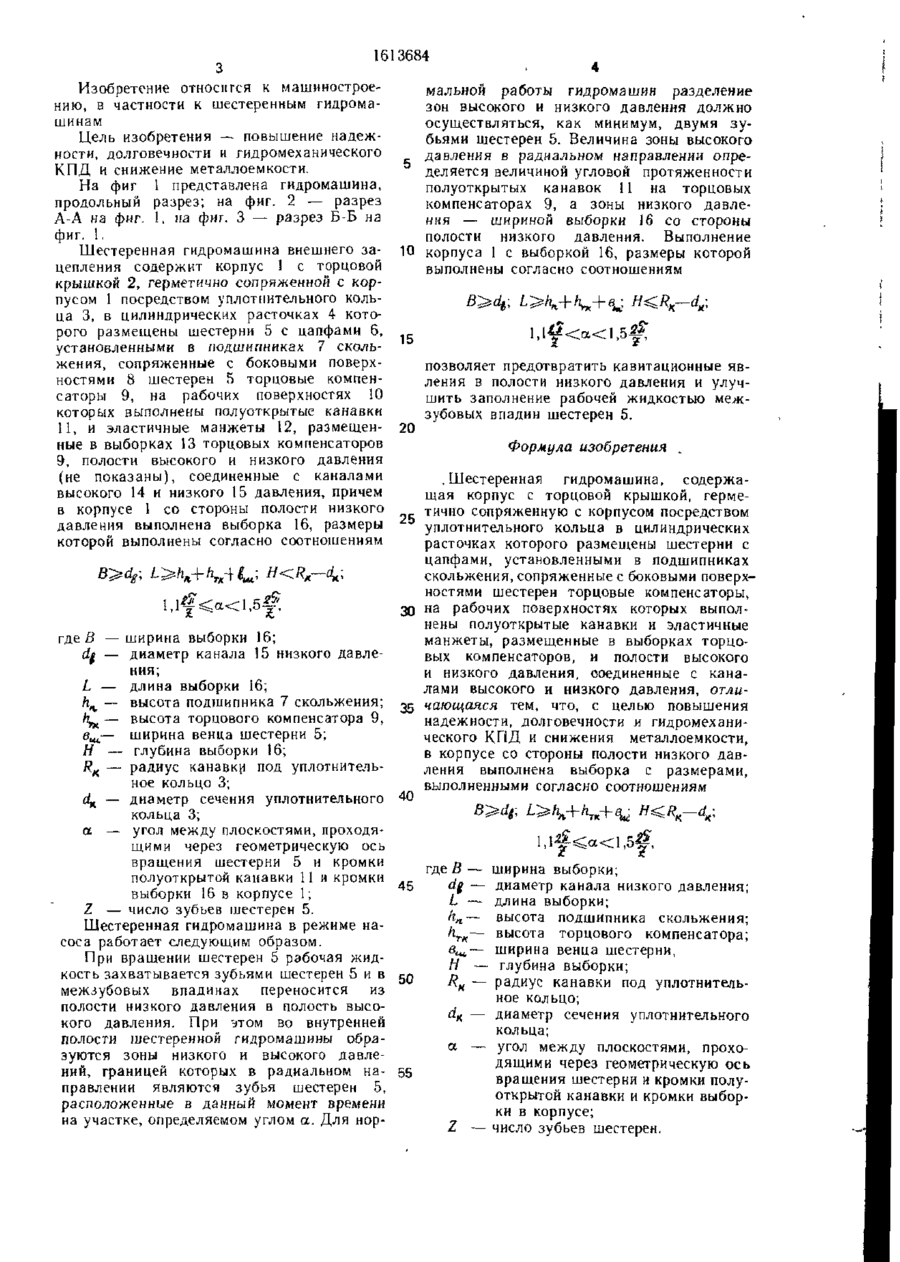

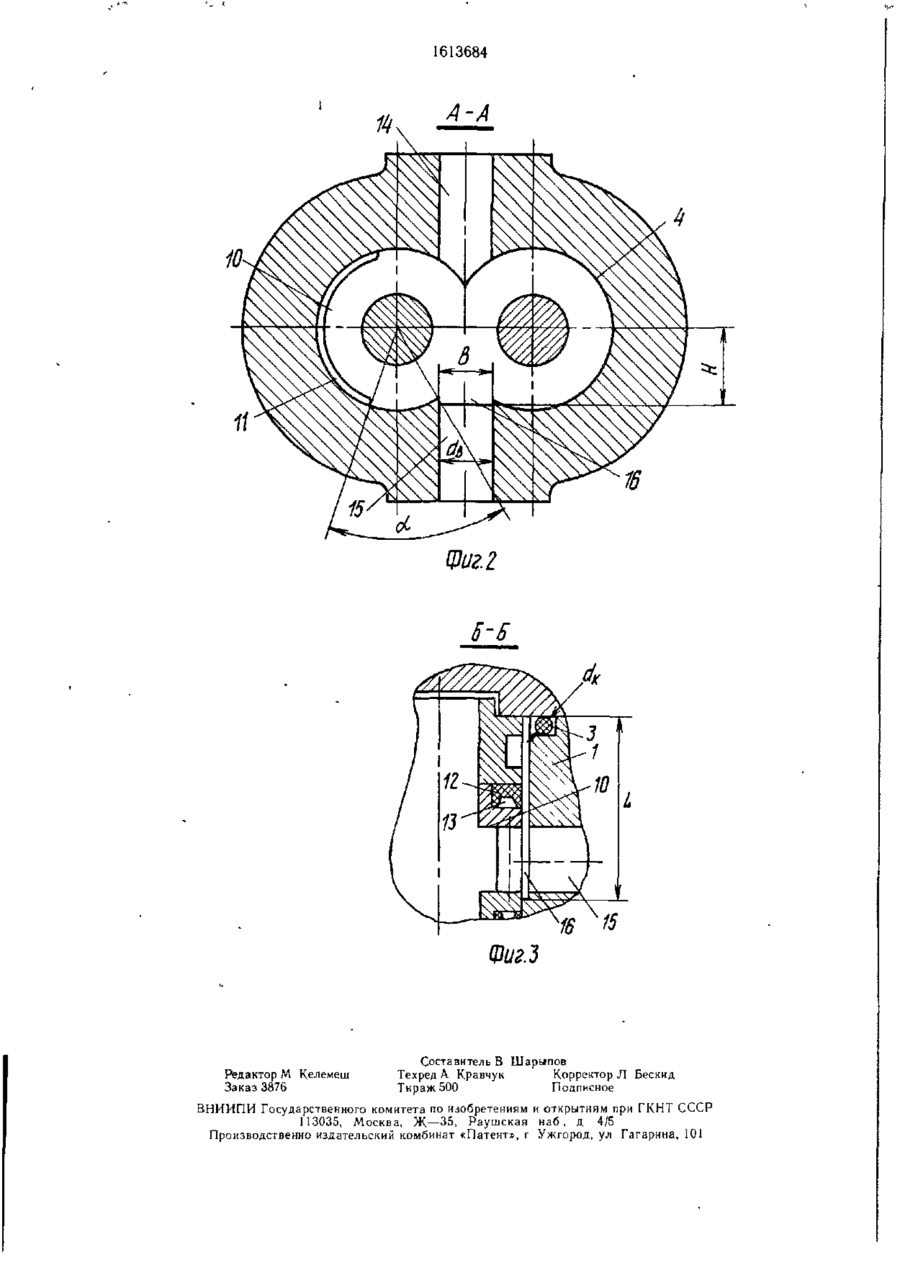

Изобретение относится к млшинострое нию, в частности к шестеренным гидрома шинам, и может быть использовано в гидро системах различного назначения Цель изобретения — повышение надежности, дол говечности и гидромеханического КПД и сни жение металлоемкости Шестеренная гидро машина внешнею зацепления содержит корпус 1 с торцовой крышкой 2, герме тично сопряженной с корпусом 1 посред ством уплотпительного кольца 3 в цилинд рических расточках которого размещены шестерни 5 с цапфами 6, установленными в подшипниках 7 скольжения сопряженные с боковыми поверхностями 8 шестерен 5 торцовые компенсаторы 9, на рабочих по верхностях которых выполнены иолуоткры тые канавки, эластичные манжеты 12 раз метенные в выборках 13 торцовых компен саторов 9, н полости высокого и низкою давления,соединенные с каналами высокою и низкого давления, причем в корпусе I со стороны полости низкого давления выпол нена выборка размеры которой выполнены согласно соотношениям B^dg Lj>hn-\-h7tt^ + &*, H
ДивитисяДодаткова інформація
Назва патенту англійськоюPinion hydro-machine
Автори англійськоюShekhtman Borys Isaakovych, Didenko Oleksandr Vasyliovych, Sozanskyi Mykhailo Ivanovych, Tifbenkel Moisha Ovishevych
Назва патенту російськоюШестеренная гидромашина
Автори російськоюШехтман Борис Исаакович, Диденко Александр Васильевич, Созанський Михаил Иванович, Тифбенкель Мойша Овишевич
МПК / Мітки
МПК: F04C 2/04
Мітки: шестерінна, гідромашина
