Максимально-диференційний тепловий пожежний сповіщувач

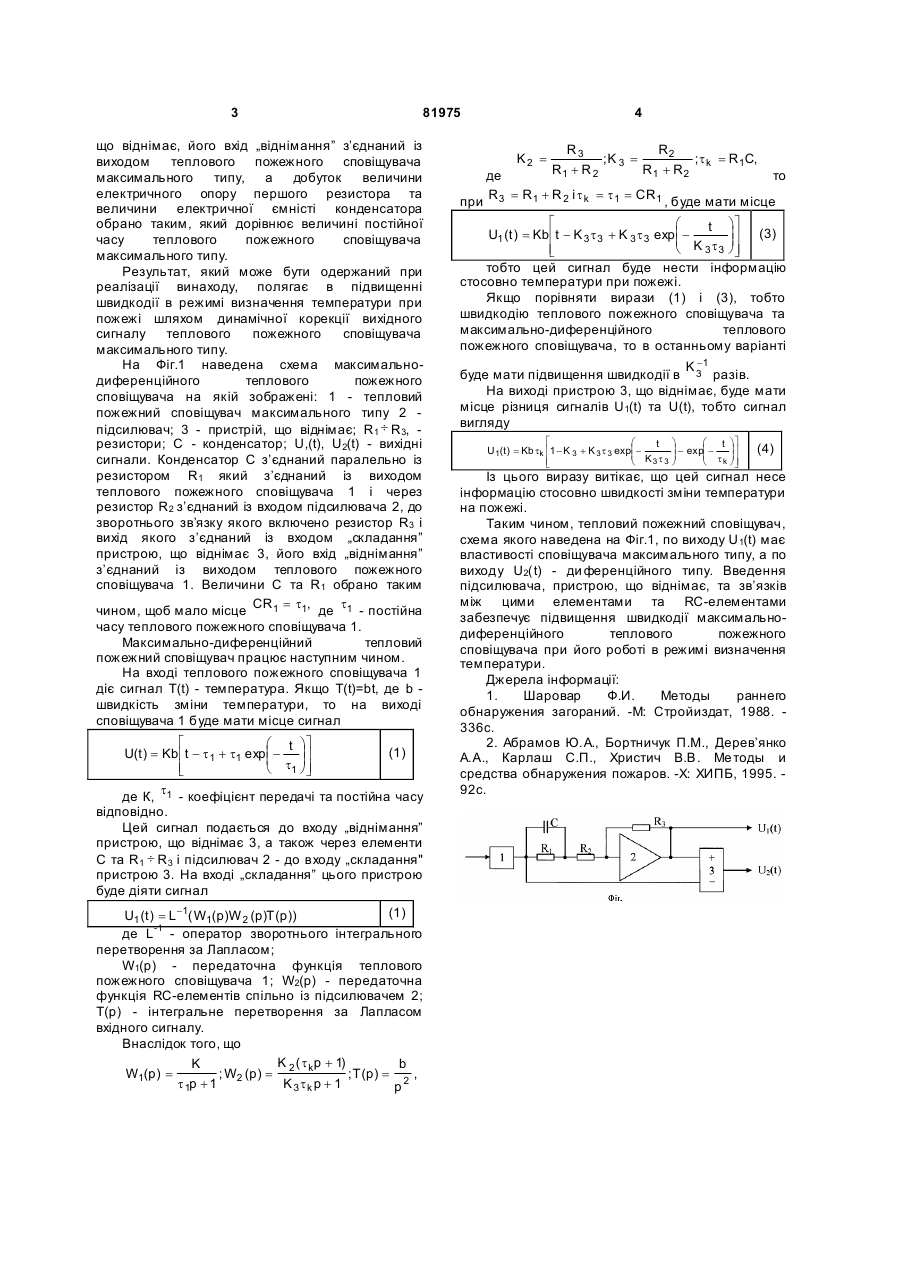

Максимально-диференційний тепловий пожежний сповіщувач, що включає тепловий 3 81975 що віднімає, його вхід „віднімання” з’єднаний із виходом теплового пожежного сповіщувача максимального типу, а добуток величини електричного опору першого резистора та величини електричної ємністі конденсатора обрано таким, який дорівнює величині постійної часу теплового пожежного сповіщувача максимального типу. Результат, який може бути одержаний при реалізації винаходу, полягає в підвищенні швидкодії в режимі визначення температури при пожежі шляхом динамічної корекції вихідного сигналу теплового пожежного сповіщувача максимального типу. На Фіг.1 наведена схема максимальнодиференційного теплового пожежного сповіщувача на якій зображені: 1 - тепловий пожежний сповіщувач максимального типу 2 підсилювач; 3 - пристрій, що віднімає; R1 ¸ R3, резистори; С - конденсатор; U,(t), U2(t) - вихідні сигнали. Конденсатор С з’єднаний паралельно із резистором R1 який з’єднаний із виходом теплового пожежного сповіщувача 1 і через резистор R2 з’єднаний із входом підсилювача 2, до зворотнього зв’язку якого включено резистор R3 і вихід якого з’єднаний із входом „складання” пристрою, що віднімає 3, його вхід „віднімання” з’єднаний із виходом теплового пожежного сповіщувача 1. Величини С та R1 обрано таким чином, щоб мало місце CR1 = t1, де t1 - постійна часу теплового пожежного сповіщувача 1. Максимально-диференційний тепловий пожежний сповіщувач працює наступним чином. На вході теплового пожежного сповіщувача 1 діє сигнал T(t) - температура. Якщо T(t)=bt, де b швидкість зміни температури, то на виході сповіщувача 1 буде мати місце сигнал é æ t öù (1) U(t ) = Kbêt - t 1 + t1 expç - ÷ú ç t ÷ ê è 1 øú ë û де К, t1 - коефіцієнт передачі та постійна часу відповідно. Цей сигнал подається до входу „віднімання” пристрою, що віднімає 3, а також через елементи С та R1 ¸ R3 і підсилювач 2 - до входу „складання" пристрою 3. На вході „складання” цього пристрою буде діяти сигнал (1) U1 (t ) = L-1( W1(p)W 2 (p)T (p)) -1 де L - оператор зворотнього інтегрального перетворення за Лапласом; W1(p) - передаточна функція теплового пожежного сповіщувача 1; W2(p) - передаточна функція RC-елементів спільно із підсилювачем 2; Т(р) - інтегральне перетворення за Лапласом вхідного сигналу. Внаслідок того, що K ( t p + 1) K b W1(p) = ; W2 (p) = 2 k ; T (p) = 2 , t 1p + 1 K 3tk p + 1 p 4 K2 = R3 ;K 3 = R2 ; t k = R 1C, де то при R3 = R1 + R 2 i t k = t 1 = CR1 , буде мати місце R1 + R 2 R1 + R2 é æ t öù (3) ÷ U1 (t ) = Kbêt - K 3 t 3 + K 3 t 3 expç ç K t ÷ú ê è 3 3 øú ë û тобто цей сигнал буде нести інформацію стосовно температури при пожежі. Якщо порівняти вирази (1) і (3), тобто швидкодію теплового пожежного сповіщувача та максимально-диференційного теплового пожежного сповіщувача, то в останньому варіанті K -1 буде мати підвищення швидкодії в 3 разів. На виході пристрою 3, що віднімає, буде мати місце різниця сигналів U1(t) та U(t), тобто сигнал вигляду é æ æ t öù t ö ç ÷ - expç - ÷ ú U 1(t ) = Kb tk ê1 - K 3 + K 3 t 3 expç ç t ÷ K3t3 ÷ ê k øú è ø è ë û (4) Із цього виразу витікає, що цей сигнал несе інформацію стосовно швидкості зміни температури на пожежі. Таким чином, тепловий пожежний сповіщувач, схема якого наведена на Фіг.1, по виходу U 1(t) має властивості сповіщувача максимального типу, а по виходу U2(t) - ди ференційного типу. Введення підсилювача, пристрою, що віднімає, та зв’язків між цими елементами та RC-елементами забезпечує підвищення швидкодії максимальнодиференційного теплового пожежного сповіщувача при його роботі в режимі визначення температури. Джерела інформації: 1. Шаровар Ф.И. Методы раннего обнаружения загораний. -М: Стройиздат, 1988. 336с. 2. Абрамов Ю.А., Бортничук П.М., Дерев’янко А.А., Карлаш С.П., Христич В.В. Ме тоды и средства обнаружения пожаров. -X: ХИПБ, 1995. 92с.
