Тепловий пожежний датчик

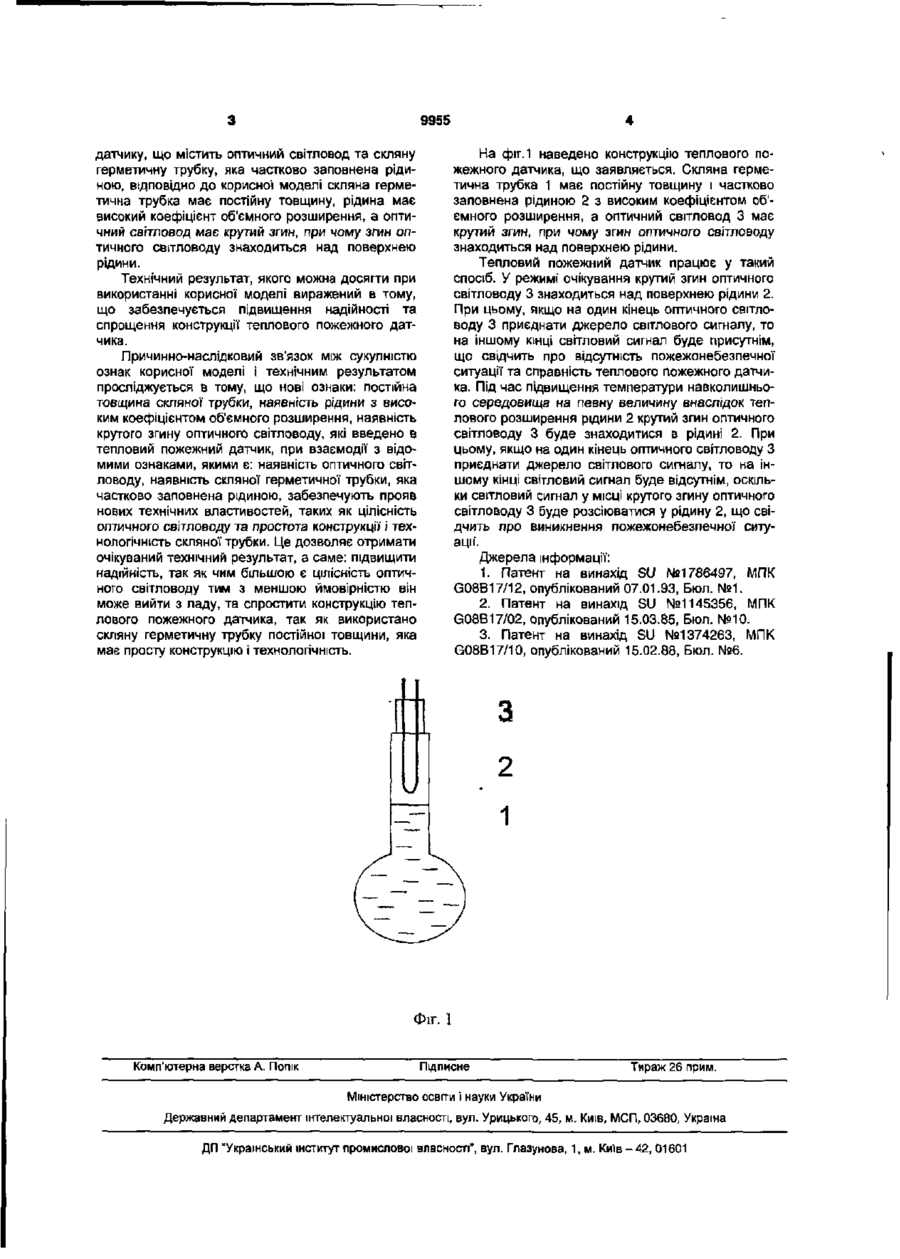

Тепловий пожежний датчик, що містить скляну герметичну трубку, яка частково заповнена рідиною, та оптичний СВІТЛОВІД, який відрізняється тим, що скляна герметична трубка має постійну товщину, рідина має високий коефіцієнт об'ємного розширення, а оптичний СВІТЛОВІД має крутий згин, причому згин оптичного світловоду знаходиться над поверхнею рідини. Корисна модель відноситься до пожежної сигналізації, зокрема до пожежних датчиків теплової дії, що забезпечують видачу оптичного сигналу тревоги у результаті нагрівання чутливого елемента датчика до певної температури Відомий пожежний сповіщувач, що має джерело випромінювання, ЛІНІЮ передачі випромінювання у контролюючий простір у вигляді секцій світловоду, у розривах між секціями якого розміщені непрозорі муфти з термоіндикаторним складом та приймач випромінювання [1] Даний пожежний сповіщувач як і тепловий пожежний датчик, що заявляється, включає оптичний світловод Однак, завдяки наявності з'єднувальних муфт з термоіндикаторним складом пожежний сповіщувач має низьку надійність та складну конструкцію Відомий також тепловий пожежний датчик, що має джерело імпульсних сигналів світла, блок, фотоелектричний приймач і детектор світлових імпульсів, волоконно-оптичний кабель, який з'єднує джерело та блок, скобу з тугоплавкого матеріалу, хомут з легкоплавкого матеріалу, наприклад полівінілхлориду Скоба зігнута за радіусом, який менше або дорівнює тому радіусу згину оптичного волокна, при якому він перестає пропускати СВІТЛОВІ імпульси Кабель жорстко з'єднано з поверхнею закругленої ділянки скоби, тобто також зігнутий за радіусом [2] Даний тепловий пожежний датчик, як і тепловий пожежний датчик, що заявляється включає оптичний світловод Однак він має низьку надійність тому, що у даному тепловому пожежному датчику у якості чутливого елемента застосовано хомут з легкоплавкого матеріалу і даний датчик є приладом одноразової ди та потребує обслуговування кваліфікованим персоналом після кожного спрацьовування датчика Найближчим за технічною суттю аналогом, який вибрано у якості прототипу є тепловий пожежний сповіщувач, що має скляну герметичну трубку з двома колінами, стінки одного коліна відрізняються за товщиною від стінок іншого коліна, яка частково заповнена низькокип'ячою рідиною, наприклад ефіром, і реєструючий елемент, який виконано у вигляді розміщеного у КОЛІНІ трубки світловоду з поперечним перерізом, що змінюється за випадковим законом [3] Даний пожежний сповіщувач як і тепловий пожежний датчик, що заявляється, має оптичний світловод та скляну герметичну трубку, яка частково заповнена рідиною Однак завдяки тому, що поперечний переріз світловоду змінюється за випадковим законом, а також тому, що скляна трубка має складну форму, даний пожежний сповіщувач має низьку надійність та складну конструкцію В основу корисної моделі поставлена задача у тепловому пожежному датчику шляхом використання скляної герметичної трубки, що має постійну товщину, рідини з високим коефіцієнтом об'ємного розширення, та оптичного світловоду, що має крутий згин над поверхнею рідини, забезпечити підвищення надійності та спрощення конструкції теплового пожежного датчика Задача, яка поставлена, вирішується за рахунок того, що у відомому тепловому пожежному ю ю О) 9955 На фіг. 1 наведено конструкцію теплового пожежного датчика, що заявляється. Скляна герметична трубка 1 має постійну товщину і частково заповнена рідиною 2 з високим коефіцієнтом об'ємного розширення, а оптичний світловод 3 має крутий згин, при чому згин оптичного світловоду знаходиться над поверхнею рідини. Тепловий пожежний датчик працює у такий спосіб. У режимі очікування крутий згин оптичного світловоду 3 знаходиться над поверхнею рідини 2. При цьому, якщо на один кінець оптичного світловоду 3 приєднати джерело світлового сигналу, то на іншому кінці світловий сигнал буде присутнім, що свідчить про відсутність пожежонебезпечної ситуації та справність теплового пожежного датчика. Під час підвищення температури навколишнього середовища на певну величину внаслідок теплового розширення рідини 2 крутий згин оптичного світловоду 3 буде знаходитися в рідині 2. При цьому, якщо на один кінець оптичного світловоду З приєднати джерело світлового сигналу, то на іншому кінці світловий сигнал буде відсутнім, оскільки світловий сигнал у місці крутого згину оптичного світловоду 3 буде розсіюватися у рідину 2, що свідчить про виникнення пожежонебезпечної ситуації. Джерела інформації: 1. Патент на винахід SU №1786497, МПК G08B17/12, опублікований 07.01.93, Бюл. №1. 2. Патент на винахід SU №1145356, МПК G08B17/02, опублікований 15.03.85, Бюл. №10. 3. Патент на винахід SU №1374263, МПК G08B17/10, опублікований 15.02.88, Бюл. №6. датчику, що містить оптичний світловод та скляну герметичну трубку, яка частково заповнена рідиною, відповідно до корисної моделі скляна герметична трубка має постійну товщину, рідина має високий коефіцієнт об'ємного розширення, а оптичний світловод має крутий згин, при чому згин оптичного світловоду знаходиться над поверхнею рідини. Технічний результат, якого можна досягти при використанні корисної моделі виражений в тому, що забезпечується підвищення надійності та спрощення конструкції теплового пожежного датчика. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом просліджується в тому, що нові ознаки: постійна товщина скляної трубки, наявність рідини з високим коефіцієнтом об'ємного розширення, наявність крутого згину оптичного світловоду, які введено в тепловий пожежний датчик, при взаємодії з відомими ознаками, якими є: наявність оптичного світловоду, наявність скляної герметичної трубки, яка частково заповнена рідиною, забезпечують прояв нових технічних властивостей, таких як цілісність оптичного світловоду та простота конструкції і технологічність скляної трубки. Це дозволяє отримати очікуваний технічний результат, а саме: підвищити надійність, так як чим більшою є цілісність оптичного світловоду тим з меншою ймовірністю він може вийти з ладу, та спростити конструкцію теплового пожежного датчика, так як використано скляну герметичну трубку постійної товщини, яка має просту конструкцію І технологічність. 2 1 Фіг. 1 Комп'ютерна верстка А. Попік Підписне Тираж 26 прим. Міністерство ссвгги і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
