Пробка для пляшки

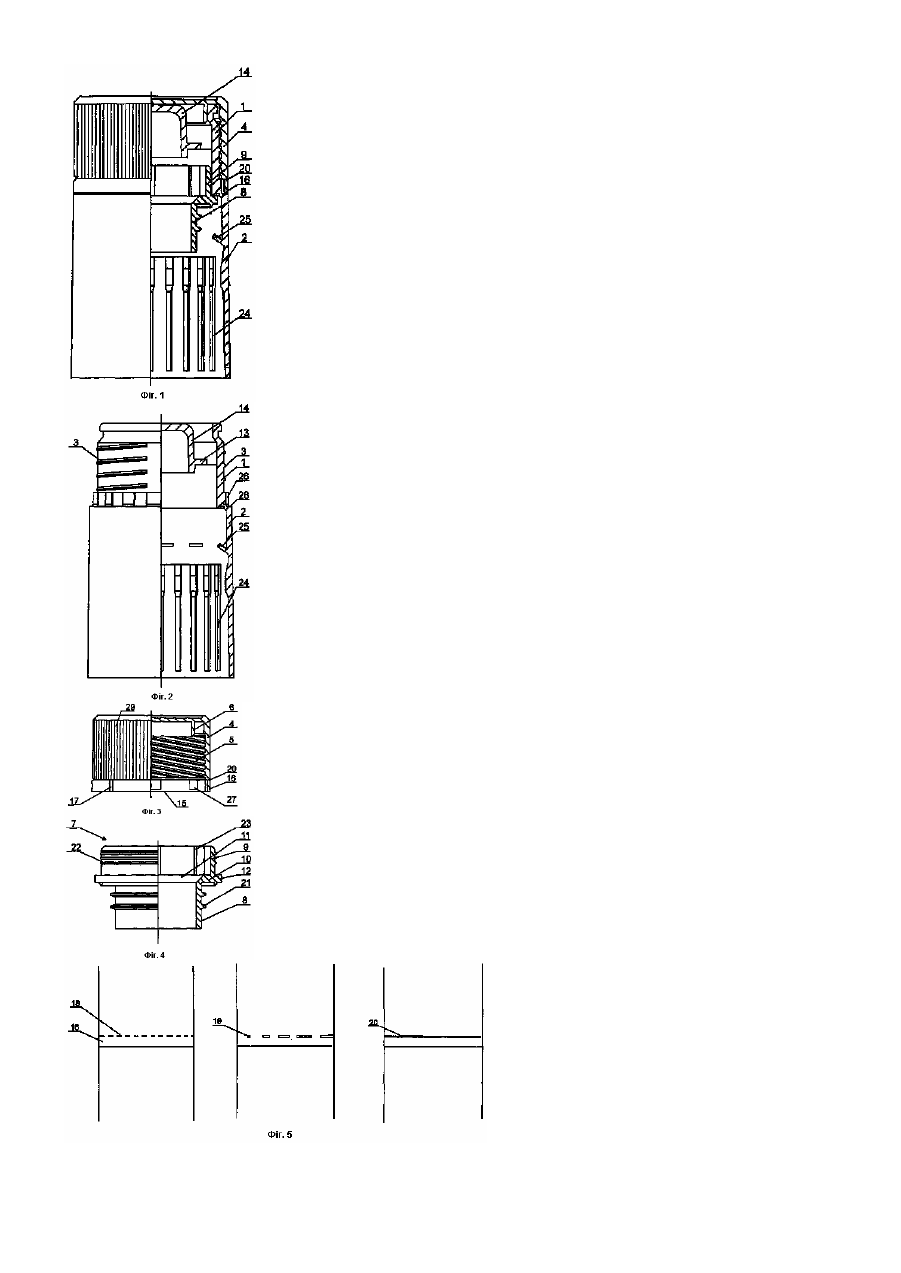

Корисна модель належить до пробок для пляшок, що вживаються у винно-горілчаній промисловості для розливу та зберігання алкогольної продукції. Відома пробка для пляшки, що містить ковпачок з циліндричною юбкою і різзю на зовнішній бічній поверхні, кришку з різзю на внутрішній бічній поверхні і знімний затвор, виконаний у вигляді порожнистого циліндра, внутрішнього ковпачка, кільцевого фланця і циліндричного виступу для закріплення затвора в ковпачку. Кришка з боку нижнього торця містить запобіжне кільце, закріплене за допомогою ослабленого з'єднання для утворення пояска індикації розкриття [заявка RU №2004123534, кл. В65D39/06, від 09.08.2004p.]. Недоліком відомої пробки є досить складна і не універсальна конструкція знімного затвора, яка містить в своєму складі розтинач рідини (струменеутворювач) складної конфігурації. Технічним результатом запропонованої корисної моделі є удосконалення конструкції пробки за рахунок виготовлення ковпачка з циліндричною юбкою і розгинача рідини у вигляді однієї деталі. Зазначений технічний результат забезпечується за рахунок того, що пробка для пляшки містить ковпачок з циліндричною юбкою і різзю на зовнішній бічній поверхні, кришку з різзю на внутрішній бічній поверхні і знімний затвор, причому кришка з боку нижнього торця обладнана запобіжним кільцем, закріпленим за допомогою ослабленого з'єднання для утворення пояска індикації розкриття. На внутрішній бічній поверхні ковпачка закріплений за допомогою перемичок розтинач у вигляді стакана, а знімний затвор виконаний у вигляді порожнистого циліндра, сполученого з порожнистим циліндром більшого діаметра за допомогою перемички, обладнаної центральним отвором і зовнішнім кільцевим буртиком. На зовнішніх бічних поверхнях порожнистих циліндрів знімного затвора виконані ущільнювальні кільцеві виступи, а на внутрішній поверхні порожнистого циліндра більшого діаметра виконані рівномірно розташовані по периметру поздовжні ребра жорсткості. Виконання розтинача у вигляді стакана, закріпленого на внутрішній бічній поверхні ковпачка за допомогою перемичок, тобто виготовлення циліндричної юбки, ковпачка і розтинача у вигляді однієї деталі або суцільно литими, дозволяє значно спростити конструкцію пробки. Наявність ущільнювальних кільцевих виступів на зовнішніх бічних поверхнях порожнистих циліндрів знімного затвора і поздовжніх ребер жорсткості на внутрішній поверхні порожнистого циліндра більшого діаметра забезпечують жорсткість затвора і додаткову герметизацію пробки. Суть корисної моделі пояснюється поданими кресленнями, де: на Фіг.1 показано частковий переріз загального вигляду пробки; на Фіг.2 - вигляд ковпачка з циліндричною юбкою і розгинача; на Фіг.3 - вигляд кришки; на Фіг.4 - вигляд знімного затвора; на Фіг.5 - вигляд ослабленого з'єднання між запобіжним кільцем і кришкою. Пробка для пляшки містить ковпачок 1 з циліндричною юбкою 2 і різзю 3, кришку 4 з різзю 5 і порожнистим співвісним виступом 6, знімний затвор 7, який виконаний у вигляді порожнистого циліндра 8, сполученого з порожнистим циліндром 9 більшого діаметра за допомогою перемички 10, обладнаної центральним отвором 11 і зовнішнім кільцевим буртиком 12. У ковпачку 1 закріплений за допомогою перемичок 13 розтинач 14 у вигляді стакана. Кришка 4 з боку нижнього торця 15 обладнана запобіжним кільцем 16 з одним або декількома поздовжніми розрізами 17, який закріплений на кришці 4 за допомогою ослабленого з'єднання у вигляді надрізів 18, або перфорації 19, або руйнованої перемички 20 (див. Фіг.5). На знімному затворі 7 можуть бути виконані ущільнювальні кільцеві виступи 21 і 22, а також поздовжні ребра 23. Циліндрична юбка 2 обладнана поздовжніми ребрами 24 і фіксатором 25. Ковпачок 1 і кришка 4 містять відповідно поздовжні виступи 26 і 27. Торець 28 циліндричної юбки 2 розташований перпендикулярно поздовжній осі О-О пробки. На кришці 4 виконані рифлення 29. Складання запропонованої пробки здійснюють наступним чином. У ковпачок 1 знизу вставляють знімний затвор 7, потім на ковпачок 1 до упору нагвинчують зверху кришку 4 разом із запобіжним кільцем 16, і пробку у складеному вигляді із зусиллям насаджують на горловину пляшки (на Фіг. не показана), заповнену винно-горілчаною продукцією. При цьому порожнистий циліндр 8 входить в горловину пляшки, фіксатор 25 у вигляді поперечних виступів стискається при проходженні через вінчик горловини, потім повертається у початкове положення і упирається в кільцевий виступ на горловині пляшки, а поздовжні ребра 24 циліндричної юбки 2 забезпечують щільну насадку пробки на горловину пляшки. При нагвинчуванні кришки 4 на ковпачок 1 поздовжні виступи 26 і 27 входять у зачеплення відносно один одного, утворюючи шліцьове з'єднання. Використання запропонованої корисної моделі за рахунок удосконалення конструкції пробки забезпечує досягнення необхідного технічного результату.
