Пробка для пляшки

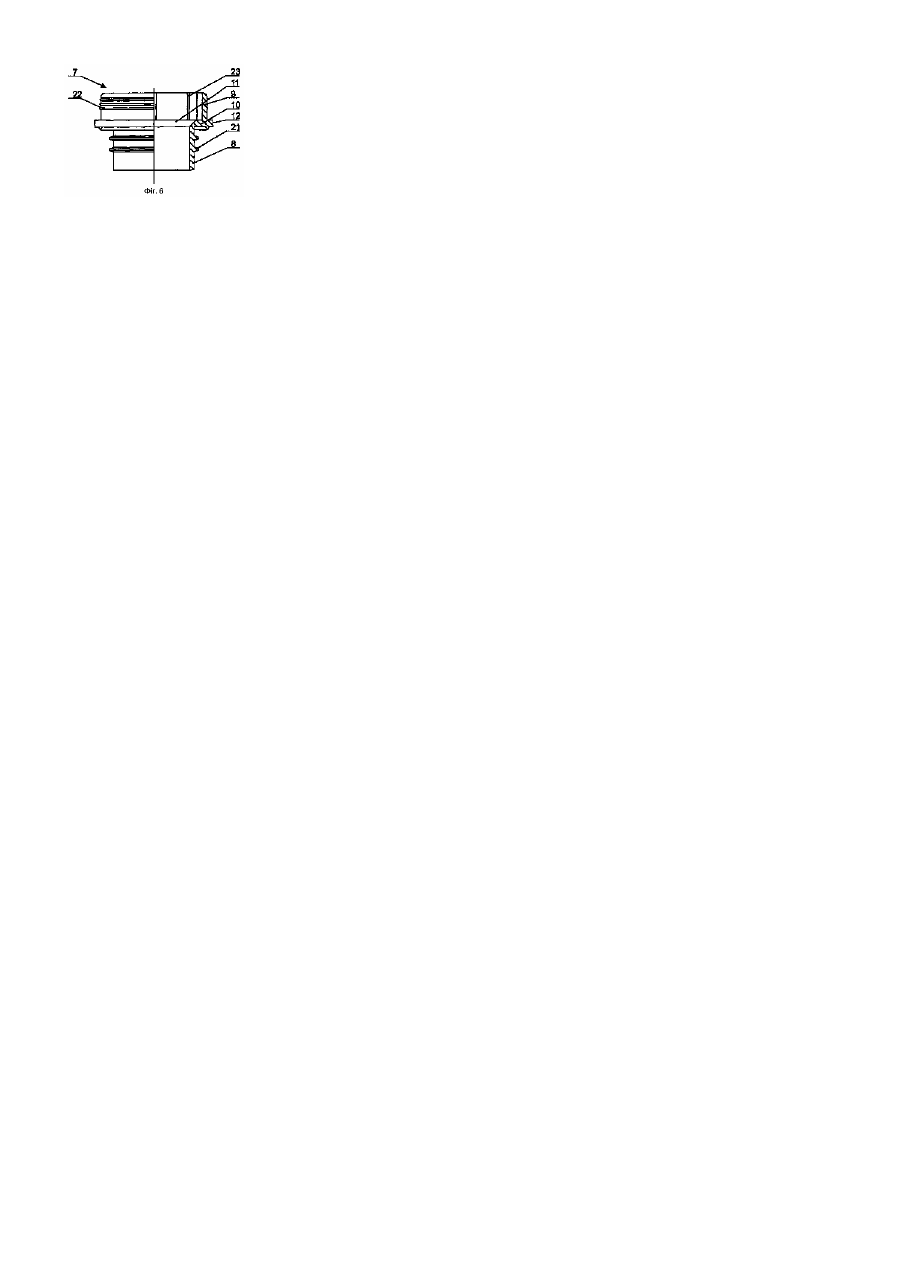

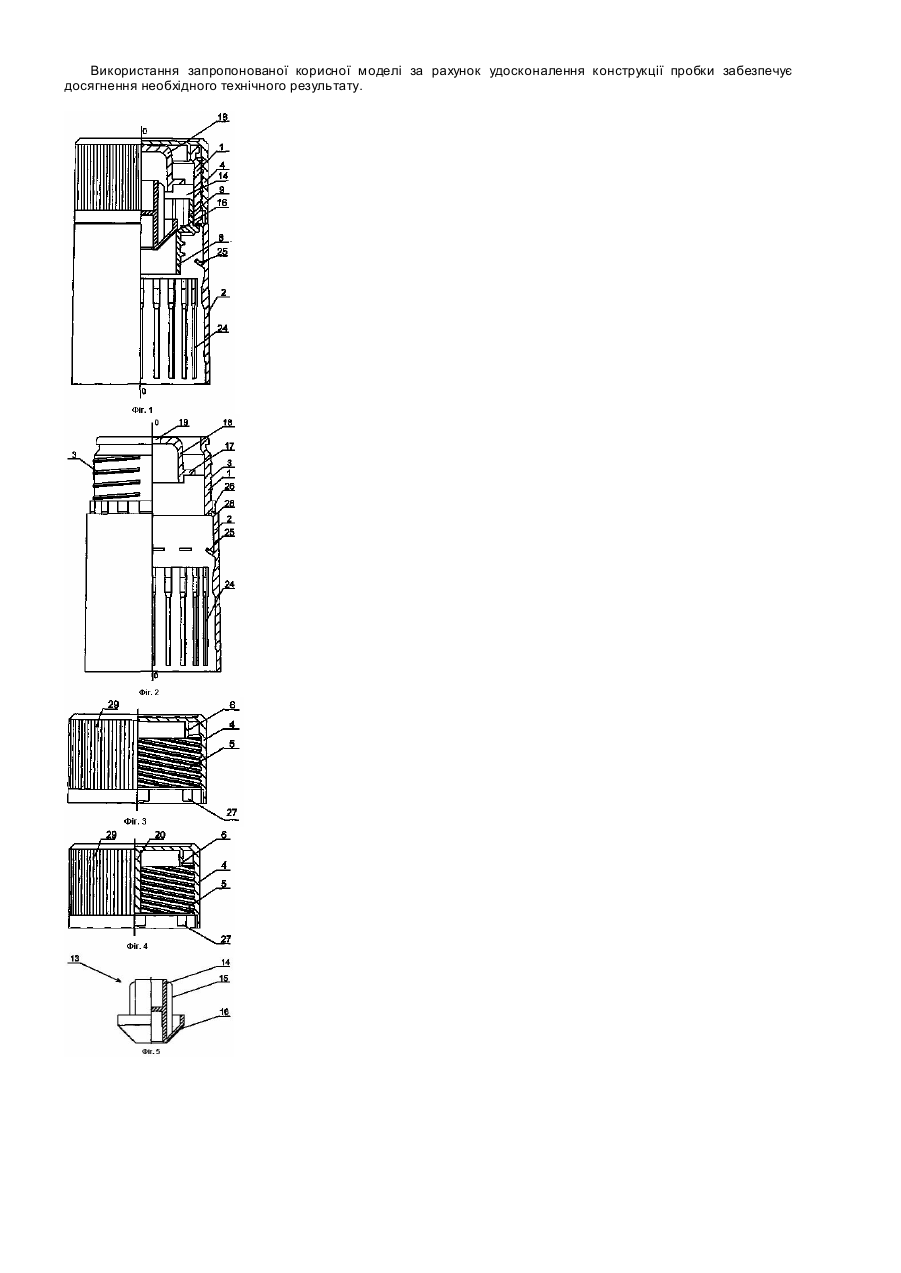

Корисна модель належить до пробок для пляшок, що вживаються у винно-горілчаній промисловості для розливу та зберігання алкогольної продукції. Відома пробка для пляшки, що містить ковпачок з циліндричною юбкою і різзю на зовнішній бічній поверхні, кришку з різзю на внутрішній бічній поверхні, знімний затвор, виконаний у вигляді порожнистого циліндра, внутрішнього ковпачка, кільцевого фланця і циліндричного виступу для закріплення затвора в ковпачку, і клапанний елемент [заявка RU №2004123534, кл. В65D39/06, від 09.08.2004p.]. Недоліками відомої пробки є досить складна і не універсальна конструкція знімного затвора, яка містить в своєму складі розтинач рідини (струменеутворювач) складної конфігурації. При використанні клапанного елемента значно ускладнюється технологічний процес його встановлення в знімний затвор, оскільки спочатку необхідно виготовити знімний затвор, потім розмістити в ньому клапанний елемент і після цього на спеціальному устаткуванні завальцювати нижній торець порожнистого циліндра знімного затвора. При цьому якість посадочного гнізда для клапанного елемента не гарантується. Технічним результатом запропонованої корисної моделі є удосконалення конструкції пробки за рахунок виготовлення ковпачка з циліндричною юбкою і розгинача рідини у вигляді однієї деталі та спрощення процесу її складання. Зазначений технічний результат забезпечується за рахунок того, що пробка для пляшки містить ковпачок з циліндричною юбкою і різзю на зовнішній бічній поверхні, кришку з різзю на внутрішній бічній поверхні, знімний затвор і клапанний елемент. На внутрішній бічній поверхні ковпачка закріплений за допомогою перемичок розтинач у вигляді стакана, знімний затвор виконаний у вигляді порожнистого циліндра, сполученого з порожнистим циліндром більшого діаметра за допомогою перемички, обладнаної центральним отвором і зовнішнім кільцевим буртиком. На зовнішніх бічних поверхнях порожнистих циліндрів знімного затвора виконані ущільнювальні кільцеві виступи, а на внутрішній поверхні порожнистого циліндра більшого діаметра виконані рівномірно розташовані по периметру поздовжні ребра жорсткості. Клапанний елемент виконаний у вигляді порожнистого циліндра з поздовжніми ребрами на зовнішній поверхні, сполученого з тарілчастим запором для перекриття центрального отвору у перемичці. Кришка на внутрішній торцевій поверхні містить напрямний осьовий фіксатор у вигляді стрижня, а у вер хній донній частині розтинача виконаний осьовий отвір. Виконання розтинача у вигляді стакана, нероз'ємно закріпленого на внутрішній бічній поверхні ковпачка за допомогою перемичок, тобто виготовлення циліндричної юбки, ковпачка і розгинача у вигляді однієї деталі або суцільно литими, а також наявність запропонованих знімного затвора і клапанного елемента дозволяє значно спростити конструкцію пробки і полегшити процес її складання. Виконання кришки з напрямним осьовим фіксатором і розтинача з осьовим отвором у верхній донній частині дозволяє повністю виключити можливість випаровування і витоку рідини з пляшки при зберіганні, перевезеннях і проведенні вантажно-розвантажувальних робіт. При нагвинчуванні кришки на ковпачок напрямний осьовий фіксатор проходить через осьовий отвір у вер хній донній частині розтинача, потрапляє зверху в порожнистий циліндр клапанного елемента, і його тарілчастий запор щільно перекриває центральний отвір в перемичці знімного затвора, що забезпечує підвищення герметичності закупорювання. Наявність ущільнювальних кільцевих виступів на зовнішніх бічних поверхнях порожнистих циліндрів знімного затвора і поздовжніх ребер жорсткості на внутрішній поверхні порожнистого циліндра більшого діаметра забезпечують жорсткість затвора і додаткову герметизацію пробки. Суть корисної моделі пояснюється поданими кресленнями, де: на Фіг.1 показано частковий переріз загального вигляду пробки; на Фіг.2 - вигляд ковпачка з циліндричною юбкою і розтинача з осьовим отвором; на Фіг.3 - вигляд кришки без напрямного осьового фіксатора; на Фіг.4 - вигляд кришки з напрямним осьовим фіксатором; на Фіг.5 - вигляд клапанного елемента; на Фіг.6 - вигляд знімного затвора. Пробка для пляшки містить ковпачок 1 з циліндричною юбкою 2 і різзю 3, кришку 4 з різзю 5 і порожнистим співвісним виступом 6, знімний затвор 7, який виконаний у вигляді порожнистого циліндра 8, сполученого з порожнистим циліндром 9 більшого діаметра за допомогою перемички 10, обладнаної центральним отвором 11 і зовнішнім кільцевим буртиком 12, а також клапанний елемент 13 у вигляді порожнистого циліндра 14 з поздовжніми ребрами 15, сполученого з тарілчастим запором 16 для перекриття центрального отвору 11 в перемичці 10. У ковпачку 1 закріплений за допомогою перемичок 17 розтинач 18 у вигляді стакана. У верхній донній частині розтинача може бути виконаний осьовий отвір 19, а кришка 4 містить напрямний осьовий фіксатор 20. На знімному затворі 7 виконані ущільнювальні кільцеві виступи 21 і 22, а також поздовжні ребра 23. Циліндрична юбка 2 обладнана поздовжніми ребрами 24 і фіксатором 25. Ковпачок 1 і кришка 4 містять відповідно поздовжні виступи 26 і 27. Торець 28 циліндричної юбки 2 розташований перпендикулярно поздовжній осі О-О пробки. На кришці 4 виконані рифлення 29. Складання запропонованої пробки здійснюють наступним чином. На знімний затвор 7 встановлюють клапанний елемент 13 і у складеному вигляді знизу вставляють у ковпачок 1. Потім на ковпачок 1 до упору нагвинчують зверху кришка 4, і пробку із зусиллям насаджують на горловину пляшки (на Фіг. не показана), заповнену винно-горілчаною продукцією. При цьому порожнистий циліндр 8 входить в горловину пляшки, фіксатор 25 у вигляді поперечних виступів стискається при проходженні через вінчик горловини, потім повертається у початкове положення і упирається в кільцевий виступ на горловині пляшки, а поздовжні ребра 24 циліндричної юбки 2 забезпечують щільну насадку пробки на горловину пляшки. При нагвинчуванні кришки 4 на ковпачок 1 поздовжні виступи 26 і 27 входять у зачеплення відносно один одного, утворюючи шліцьове з'єднання. Використання запропонованої корисної моделі за рахунок удосконалення конструкції пробки забезпечує досягнення необхідного технічного результату.
