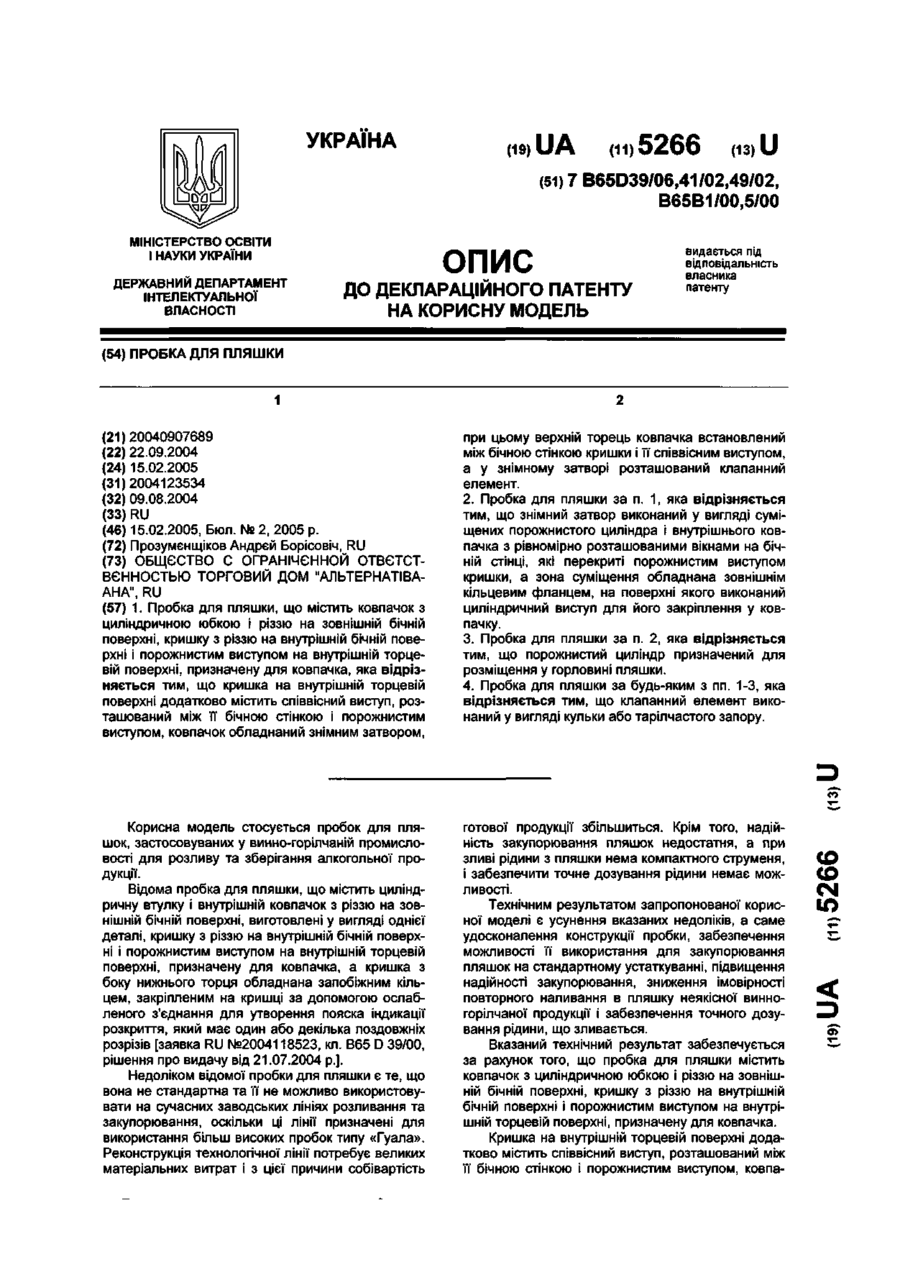

Пробка для пляшки

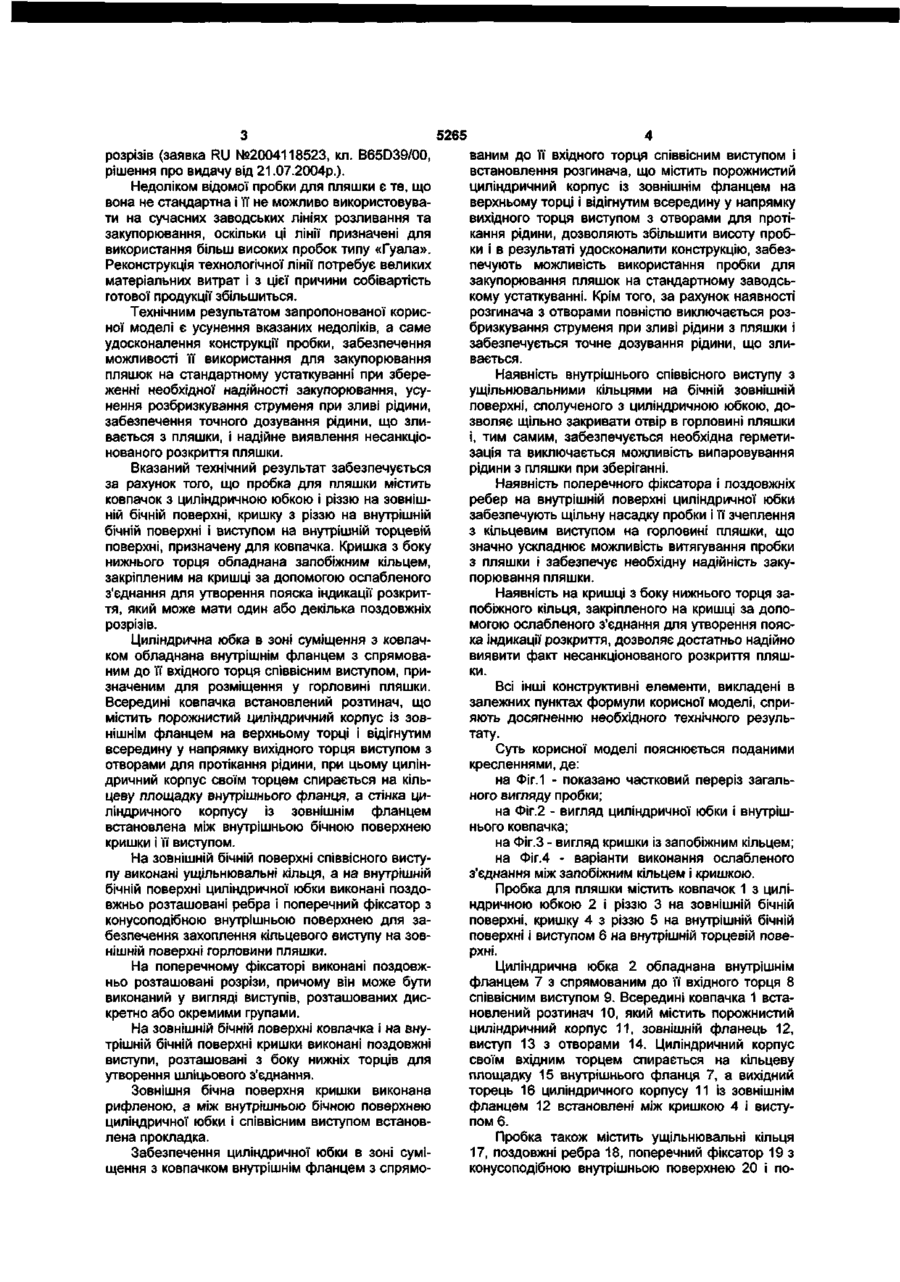

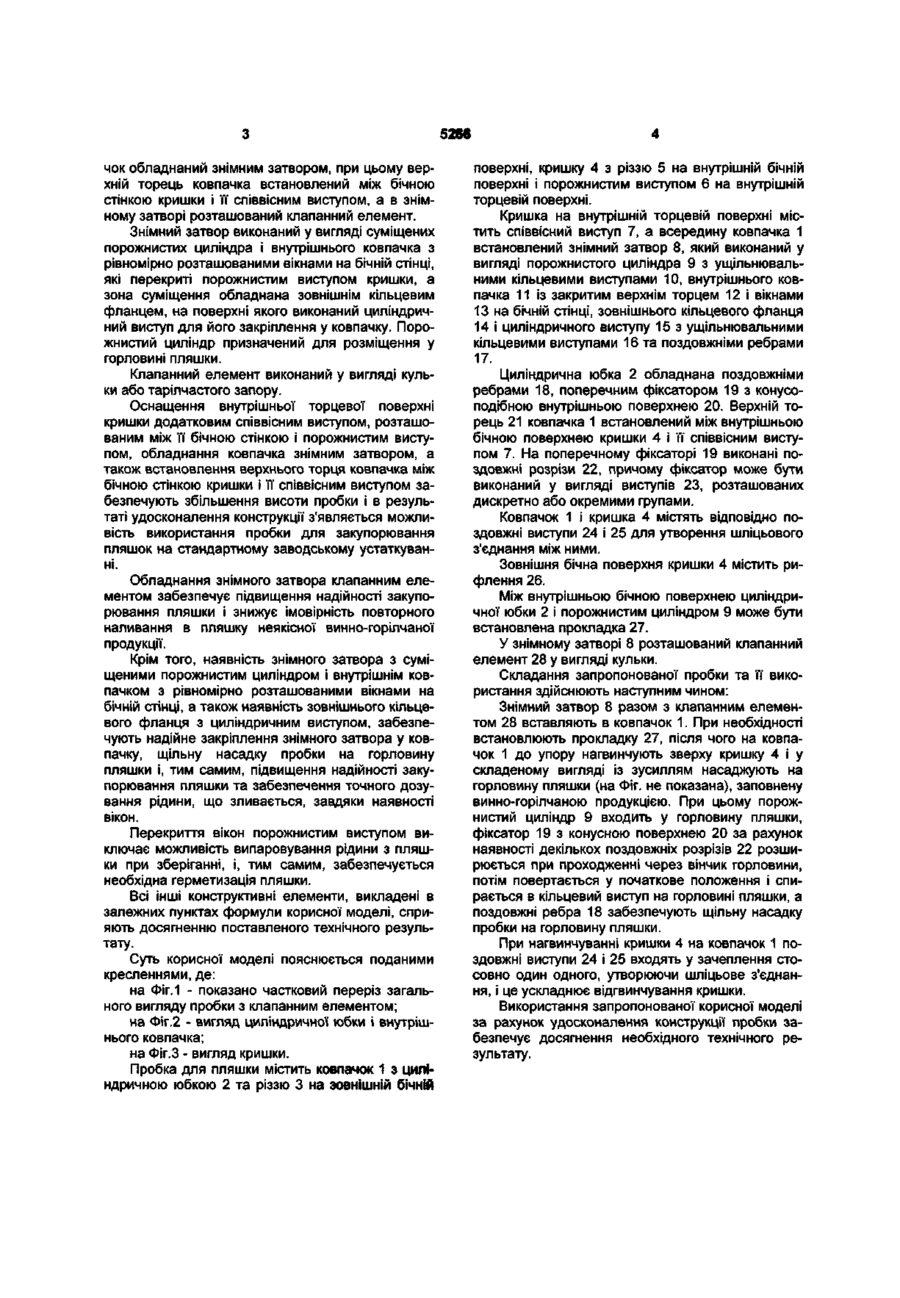

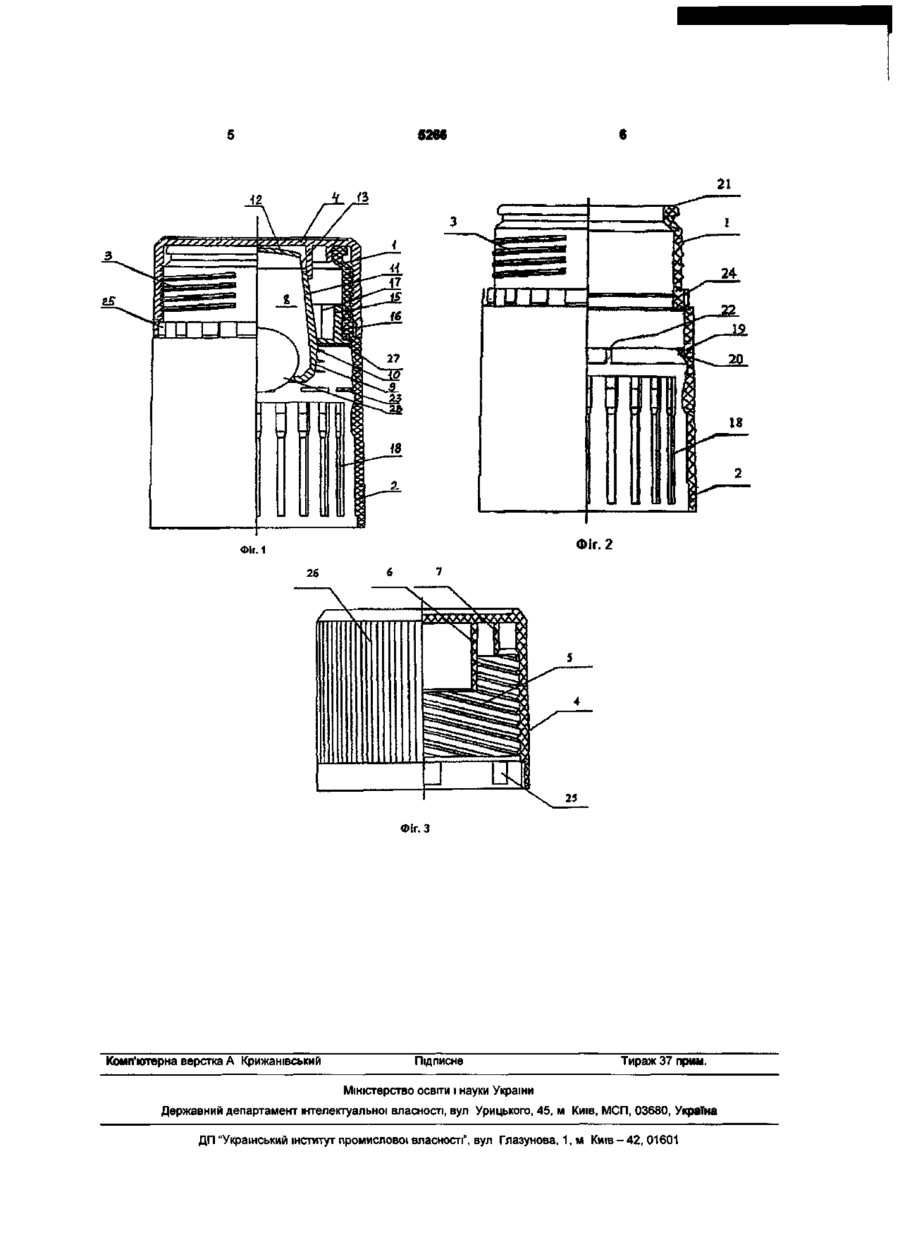

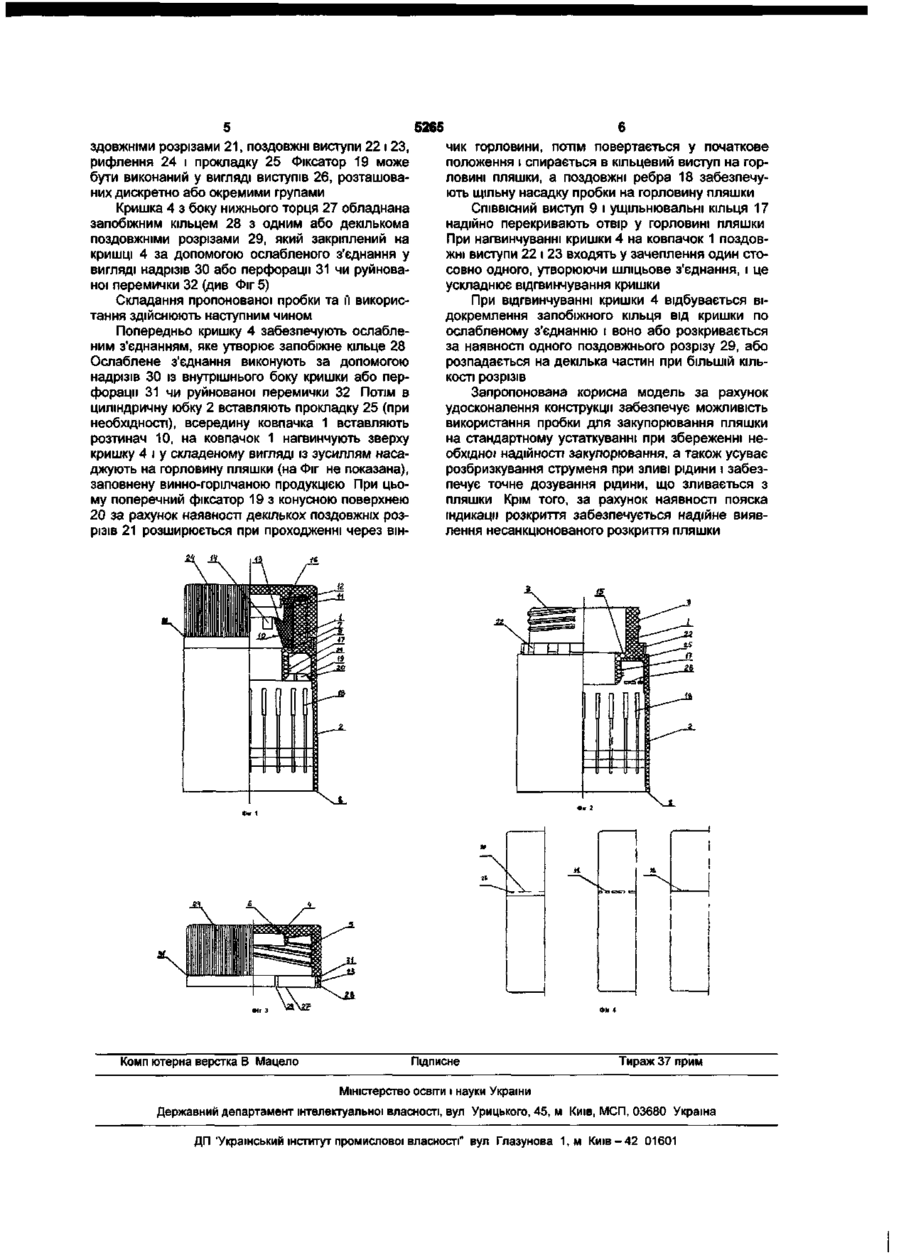

1. Пробка для пляшки, що містить ковпачок з циліндричною юбкою і різзю на зовнішній бічній поверхні, кришку з різзю на внутрішній бічній поверхні і порожнистим виступом на внутрішній торцевій поверхні, призначену д л я ковпачка, яка відрізняється т и м , що кришка на внутрішній торцевій поверхні додатково містить співвісний виступ, розташований між її бічною стінкою і порожнистим виступом, ковпачок обладнаний знімним затвором, Корисна модель стосується пробок для пляшок, застосовуваних у винно-горілчаній промисловості для розливу та зберігання алкогольної продукції. Відома пробка для пляшки, що містить циліндричну втулку і внутрішній ковпачок з різзю на зовнішній бічній поверхні, виготовлені у вигляді однієї деталі, кришку з різзю на внутрішній бічній поверхні і порожнистим виступом на внутрішній торцевій поверхні, призначену для ковпачка, а кришка з боку нижнього торця обладнана запобіжним кільцем, закріпленим на кришці за допомогою ослабленого з'єднання для утворення пояска індикації розкриття, який має один або декілька поздовжніх розрізів [заявка RU №2004118523, кл. В65 D 39/00, рішення про видачу від 21.07.2004 p.]. Недоліком відомої пробки для пляшки є те, що вона не стандартна та її не можливо використовувати на сучасних заводських лініях розливання та закупорювання, оскільки ці лінії призначені для використання більш високих пробок типу «Гуала». Реконструкція технологічної лінії потребує великих матеріальних витрат і з цієї причини собівартість при цьому верхній торець ковпачка встановлений між бічною стінкою кришки і її співвісним виступом, а у знімному затворі розташований клапанний елемент. 2. Пробка для пляшки за п. 1, яка відрізняється тим, що знімний затвор виконаний у вигляді суміщених порожнистого циліндра і внутрішнього ковпачка з рівномірно розташованими вікнами на бічній стінці, які перекриті порожнистим виступом кришки, а зона суміщення обладнана зовнішнім кільцевим фланцем, на поверхні якого виконаний циліндричний виступ для його закріплення у ковпачку. 3. Пробка для пляшки за п. 2, яка відрізняється тим, що порожнистий циліндр призначений для розміщення у горловині пляшки. 4. Пробка для пляшки за будь-яким з пп. 1-3, яка відрізняється т и м , що клапанний елемент виконаний у вигляді кульки або тарілчастого запору. готової продукції збільшиться. Крім того, надійність закупорювання пляшок недостатня, а при зливі рідини з пляшки нема компактного струменя, і забезпечити точне дозування рідини немає можливості. Технічним результатом запропонованої корисної моделі є усунення вказаних недоліків, а саме удосконалення конструкції пробки, забезпечення можливості її використання д л я закупорювання пляшок на стандартному устаткуванні, підвищення надійності закупорювання, зниження імовірності повторного наливання в пляшку неякісної винногорілчаної продукції і забезпечення точного дозування рідини, що зливається. Вказаний технічний результат забезпечується за рахунок того, що пробка д л я пляшки містить ковпачок з циліндричною юбкою і різзю на зовнішній бічній поверхні, кришку з різзю на внутрішній бічній поверхні і порожнистим виступом на внутрішній торцевій поверхні, призначену для ковпачка. Кришка на внутрішній торцевій поверхні додатково містить співвісний виступ, розташований між її бічною стінкою і порожнистим виступом, ковпа CO (Q ^ ^ Ю рС ^ ^ ^ ^D ST ^ 5266 чок обладнаний знімним затвором, при цьому верхній торець ковпачка встановлений між бічною стінкою кришки і її співвісним виступом, а в знімному затворі розташований клапанний елемент. Знімний затвор виконаний у вигляді суміщених порожнистих циліндра і внутрішнього ковпачка з рівномірно розташованими вікнами на бічній стінці, які перекриті порожнистим виступом кришки, а зона суміщення обладнана зовнішнім кільцевим фланцем, на поверхні якого виконаний циліндричний виступ для його закріплення у ковпачку. Порожнистий циліндр призначений для розміщення у горловині пляшки. Клапанний елемент виконаний у вигляді кульки або тарілчастого запору. Оснащення внутрішньої торцевої поверхні кришки додатковим співвісним виступом, розташованим між її бічною стінкою і порожнистим виступом, обладнання ковпачка знімним затвором, а також встановлення верхнього торця ковпачка між бічною стінкою кришки і її співвісним виступом забезпечують збільшення висоти пробки і в результаті удосконалення конструкції з'являється можливість використання пробки для закупорювання пляшок на стандартному заводському устаткуванні. Обладнання знімного затвора клапанним елементом забезпечує підвищення надійності закупорювання пляшки і знижує імовірність повторного наливання в пляшку неякісної винно-горілчаної продукції. Крім того, наявність знімного затвора з суміщеними порожнистим циліндром і внутрішнім ковпачком з рівномірно розташованими вікнами на бічній стінці, а також наявність зовнішнього кільцевого фланця з циліндричним виступом, забезпечують надійне закріплення знімного затвора у ковпачку, щільну насадку пробки на горловину пляшки і, тим самим, підвищення надійності закупорювання пляшки та забезпечення точного дозування рідини, що зливається, завдяки наявності вікон. Перекриття вікон порожнистим виступом виключає можливість випаровування рідини з пляшки при зберіганні, і, тим самим, забезпечується необхідна герметизація пляшки. Всі інші конструктивні елементи, викладені в залежних пунктах формули корисної моделі, сприяють досягненню поставленого технічного результату. Суть корисної моделі пояснюється поданими кресленнями, де: на Фіг.1 - показано частковий переріз загального вигляду пробки з клапанним елементом; на Фіг.2 - вигляд циліндричної юбки і внутрішнього ковпачка; на Фіг.З - вигляд кришки. Пробка для пляшки містить ковпачок 1 з циліндричною юбкою 2 та різзю 3 на зовнішній бічній поверхні, кришку 4 з різзю 5 на внутрішній бічній поверхні і порожнистим виступом 6 на внутрішній торцевій поверхні. Кришка на внутрішній торцевій поверхні містить співвісний виступ 7, а всередину ковпачка 1 встановлений знімний затвор 8, який виконаний у вигляді порожнистого циліндра 9 з ущільнювальними кільцевими виступами 10, внутрішнього ковпачка 11 із закритим верхнім торцем 12 і вікнами 13 на бічній стінці, зовнішнього кільцевого фланця 14 і циліндричного виступу 15 з ущільнювальними кільцевими виступами 16 та поздовжніми ребрами 17. Циліндрична юбка 2 обладнана поздовжніми ребрами 18, поперечним фіксатором 19 з конусоподібною внутрішньою поверхнею 20. Верхній торець 21 ковпачка 1 встановлений між внутрішньою бічною поверхнею кришки 4 і її співвісним виступом 7. На поперечному фіксаторі 19 виконані поздовжні розрізи 22, причому фіксатор може бути виконаний у вигляді виступів 23, розташованих дискретно або окремими групами. Ковпачок 1 і кришка 4 містять відповідно поздовжні виступи 24 і 25 для утворення шліцьового з'єднання між ними. Зовнішня бічна поверхня кришки 4 містить рифлення 26. Між внутрішньою бічною поверхнею циліндричної юбки 2 і порожнистим циліндром 9 може бути встановлена прокладка 27. У знімному затворі 8 розташований клапанний елемент 28 у вигляді кульки. Складання запропонованої пробки та її використання здійснюють наступним чином: Знімний затвор 8 разом з клапанним елементом 28 вставляють в ковпачок 1. При необхідності встановлюють прокладку 27, після чого на ковпачок 1 до упору нагвинчують зверху кришку 4 і у складеному вигляді із зусиллям насаджують на горловину пляшки (на Фіг. не показана), заповнену винно-горілчаною продукцією. При цьому порожнистий циліндр 9 входить у горловину пляшки, фіксатор 19 з конусною поверхнею 20 за рахунок наявності декількох поздовжніх розрізів 22 розширюється при проходженні через вінчик горловини, потім повертається у початкове положення і спирається в кільцевий виступ на горловині пляшки, а поздовжні ребра 18 забезпечують щільну насадку пробки на горловину пляшки. При нагвинчуванні кришки 4 на ковпачок 1 поздовжні виступи 24 і 25 входять у зачеплення стосовно один одного, утворюючи шліцьове з'єднання, і це ускладнює відгвинчування кришки. Використання запропонованої корисної моделі за рахунок удосконалення конструкції пробки забезпечує досягнення необхідного технічного результату. $266 Фіг. 2 Фіг. 1 Фіг. З Комп'ютерна верстка А Крижанівський Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
