Розпалювальний пиловугільний пальник

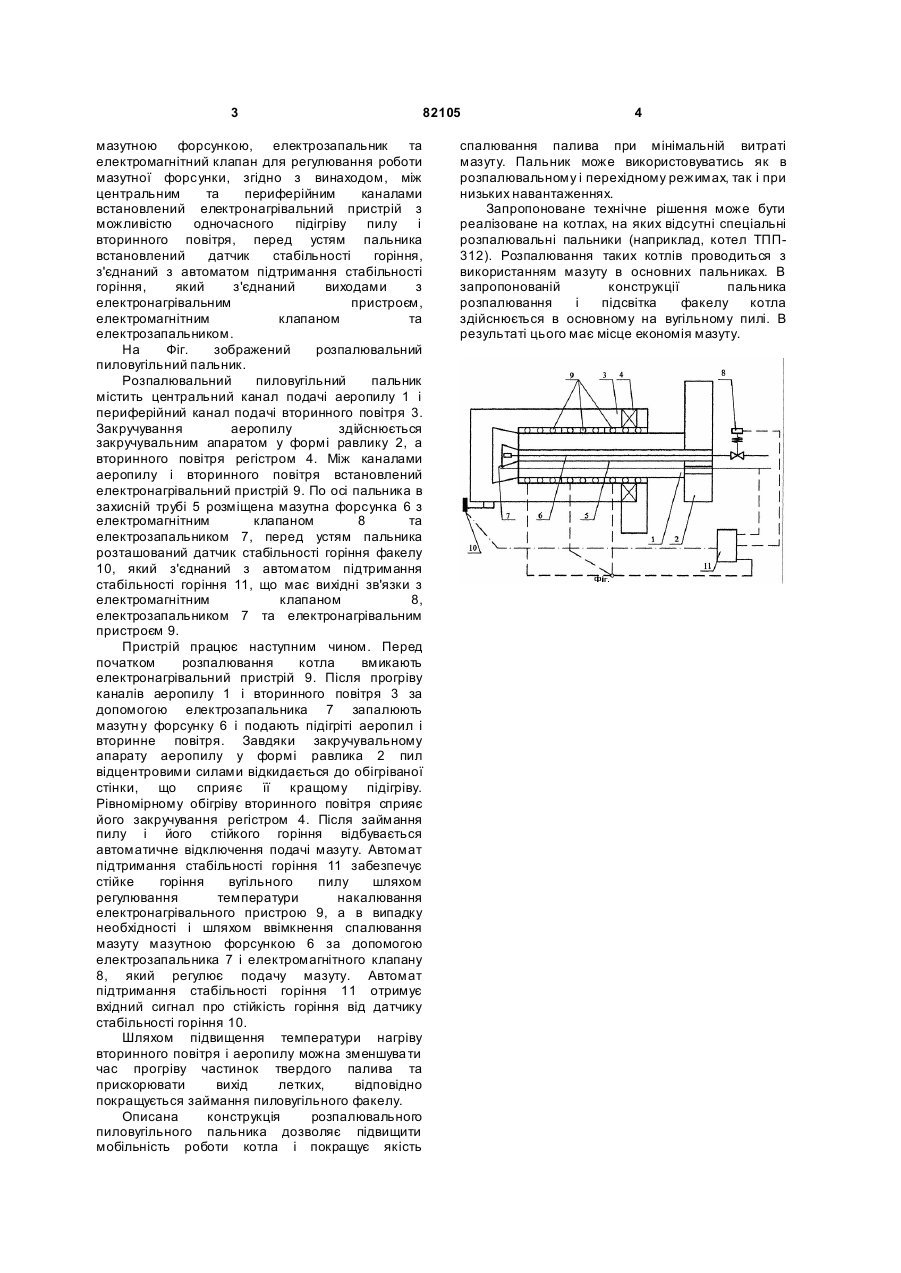

Розпалювальний пиловугільний пальник, що містить центральний канал подачі аеропилу з 3 82105 мазутною форсункою, електрозапальник та електромагнітний клапан для регулювання роботи мазутної форсунки, згідно з винаходом, між центральним та периферійним каналами встановлений електронагрівальний пристрій з можливістю одночасного підігріву пилу і вторинного повітря, перед устям пальника встановлений датчик стабільності горіння, з'єднаний з автоматом підтримання стабільності горіння, який з'єднаний виходами з електронагрівальним пристроєм, електромагнітним клапаном та електрозапальником. На Фіг. зображений розпалювальний пиловугільний пальник. Розпалювальний пиловугільний пальник містить центральний канал подачі аеропилу 1 і периферійний канал подачі вторинного повітря 3. Закручування аеропилу здійснюється закручувальним апаратом у формі равлику 2, а вторинного повітря регістром 4. Між каналами аеропилу і вторинного повітря встановлений електронагрівальний пристрій 9. По осі пальника в захисній трубі 5 розміщена мазутна форсунка 6 з електромагнітним клапаном 8 та електрозапальником 7, перед устям пальника розташований датчик стабільності горіння факелу 10, який з'єднаний з автоматом підтримання стабільності горіння 11, що має вихідні зв'язки з електромагнітним клапаном 8, електрозапальником 7 та електронагрівальним пристроєм 9. Пристрій працює наступним чином. Перед початком розпалювання котла вмикають електронагрівальний пристрій 9. Після прогріву каналів аеропилу 1 і вторинного повітря 3 за допомогою електрозапальника 7 запалюють мазутн у форсунку 6 і подають підігріті аеропил і вторинне повітря. Завдяки закручувальному апарату аеропилу у формі равлика 2 пил відцентровими силами відкидається до обігріваної стінки, що сприяє її кращому підігріву. Рівномірному обігріву вторинного повітря сприяє його закручування регістром 4. Після займання пилу і його стійкого горіння відбувається автоматичне відключення подачі мазуту. Автомат підтримання стабільності горіння 11 забезпечує стійке горіння вугільного пилу шляхом регулювання температури накалювання електронагрівального пристрою 9, а в випадку необхідності і шляхом ввімкнення спалювання мазуту мазутною форсункою 6 за допомогою електрозапальника 7 і електромагнітного клапану 8, який регулює подачу мазуту. Автомат підтримання стабільності горіння 11 отримує вхідний сигнал про стійкість горіння від датчику стабільності горіння 10. Шляхом підвищення температури нагріву вторинного повітря і аеропилу можна зменшува ти час прогріву частинок твердого палива та прискорювати вихід летких, відповідно покращується займання пиловугільного факелу. Описана конструкція розпалювального пиловугільного пальника дозволяє підвищити мобільність роботи котла і покращує якість 4 спалювання палива при мінімальній витраті мазуту. Пальник може використовуватись як в розпалювальному і перехідному режимах, так і при низьких навантаженнях. Запропоноване технічне рішення може бути реалізоване на котлах, на яких відсутні спеціальні розпалювальні пальники (наприклад, котел ТПП312). Розпалювання таких котлів проводиться з використанням мазуту в основних пальниках. В запропонованій конструкції пальника розпалювання і підсвітка факелу котла здійснюється в основному на вугільному пилі. В результаті цього має місце економія мазуту.
