Комбінований пальник

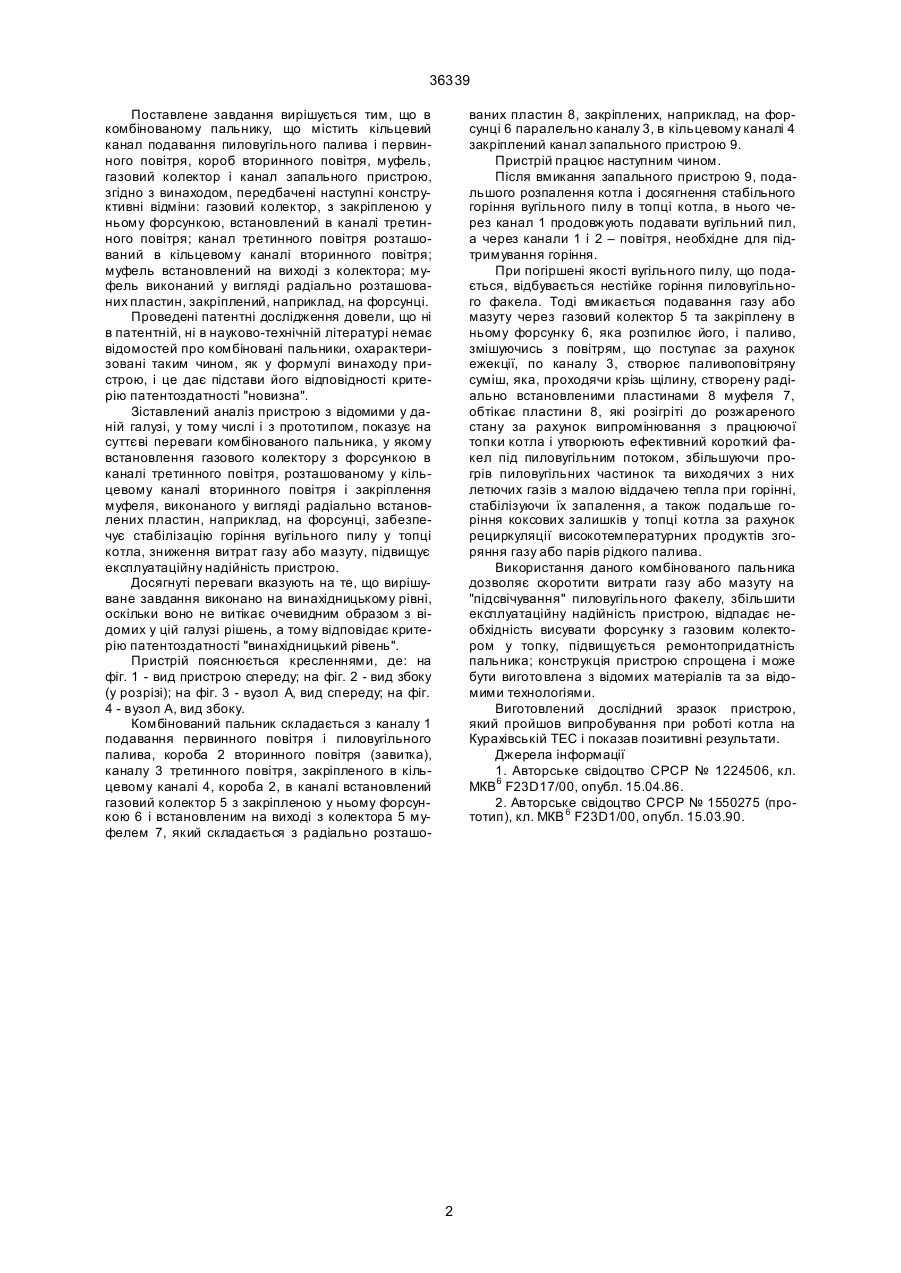

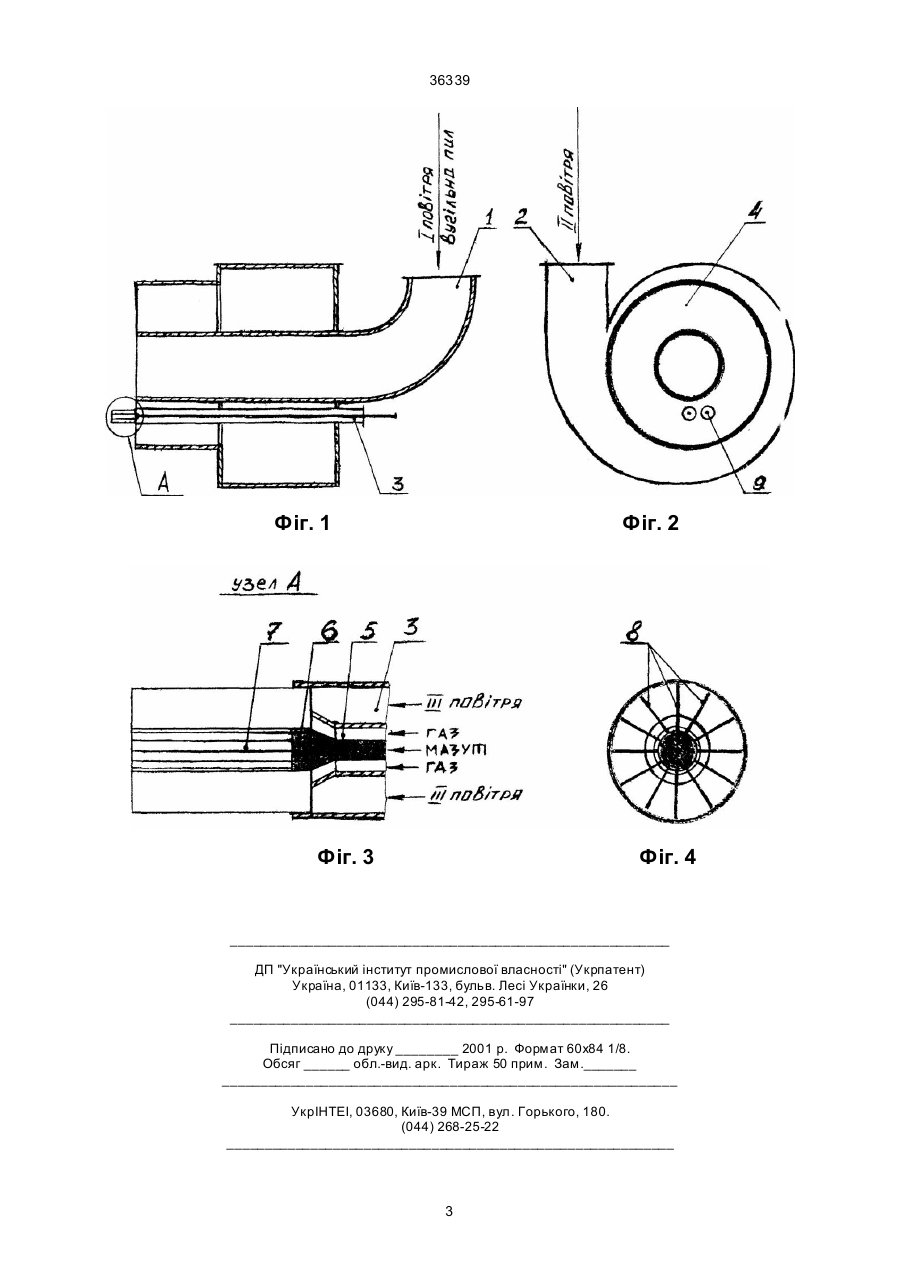

Комбінований пальник, що містить кільцевий канал подавання пиловугільного палива і первин 36339 Поставлене завдання вирішується тим, що в комбінованому пальнику, що містить кільцевий канал подавання пиловугільного палива і первинного повітря, короб вторинного повітря, муфель, газовий колектор і канал запального пристрою, згідно з винаходом, передбачені наступні конструктивні відміни: газовий колектор, з закріпленою у ньому форсункою, встановлений в каналі третинного повітря; канал третинного повітря розташований в кільцевому каналі вторинного повітря; муфель встановлений на виході з колектора; муфель виконаний у вигляді радіально розташованих пластин, закріплений, наприклад, на форсунці. Проведені патентні дослідження довели, що ні в патентній, ні в науково-технічній літературі немає відомостей про комбіновані пальники, охарактеризовані таким чином, як у формулі винаходу пристрою, і це дає підстави його відповідності критерію патентоздатності "новизна". Зіставлений аналіз пристрою з відомими у даній галузі, у тому числі і з прототипом, показує на суттєві переваги комбінованого пальника, у якому встановлення газового колектору з форсункою в каналі третинного повітря, розташованому у кільцевому каналі вторинного повітря і закріплення муфеля, виконаного у вигляді радіально встановлених пластин, наприклад, на форсунці, забезпечує стабілізацію горіння вугільного пилу у топці котла, зниження витрат газу або мазуту, підвищує експлуатаційну надійність пристрою. Досягнуті переваги вказують на те, що вирішуване завдання виконано на винахідницькому рівні, оскільки воно не витікає очевидним образом з відомих у цій галузі рішень, а тому відповідає критерію патентоздатності "винахідницький рівень". Пристрій пояснюється кресленнями, де: на фіг. 1 - вид пристрою спереду; на фіг. 2 - вид збоку (у розрізі); на фіг. 3 - вузол А, вид спереду; на фіг. 4 - вузол А, вид збоку. Комбінований пальник складається з каналу 1 подавання первинного повітря і пиловугільного палива, короба 2 вторинного повітря (завитка), каналу 3 третинного повітря, закріпленого в кільцевому каналі 4, короба 2, в каналі встановлений газовий колектор 5 з закріпленою у ньому форсункою 6 і встановленим на виході з колектора 5 муфелем 7, який складається з радіально розташо ваних пластин 8, закріплених, наприклад, на форсунці 6 паралельно каналу 3, в кільцевому каналі 4 закріплений канал запального пристрою 9. Пристрій працює наступним чином. Після вмикання запального пристрою 9, подальшого розпалення котла і досягнення стабільного горіння вугільного пилу в топці котла, в нього через канал 1 продовжують подавати вугільний пил, а через канали 1 і 2 – повітря, необхідне для підтримування горіння. При погіршені якості вугільного пилу, що подається, відбувається нестійке горіння пиловугільного факела. Тоді вмикається подавання газу або мазуту через газовий колектор 5 та закріплену в ньому форсунку 6, яка розпилює його, і паливо, змішуючись з повітрям, що поступає за рахунок ежекції, по каналу 3, створює паливоповітряну суміш, яка, проходячи крізь щілину, створену радіально встановленими пластинами 8 муфеля 7, обтікає пластини 8, які розігріті до розжареного стану за рахунок випромінювання з працюючої топки котла і утворюють ефективний короткий факел під пиловугільним потоком, збільшуючи прогрів пиловугільних частинок та виходячих з них летючих газів з малою віддачею тепла при горінні, стабілізуючи їх запалення, а також подальше горіння коксових залишків у топці котла за рахунок рециркуляції високотемпературних продуктів згоряння газу або парів рідкого палива. Використання даного комбінованого пальника дозволяє скоротити витрати газу або мазуту на "підсвічування" пиловугільного факелу, збільшити експлуатаційну надійність пристрою, відпадає необхідність висувати форсунку з газовим колектором у топку, підвищується ремонтопридатність пальника; конструкція пристрою спрощена і може бути вигото влена з відомих матеріалів та за відомими технологіями. Виготовлений дослідний зразок пристрою, який пройшов випробування при роботі котла на Курахівській ТЕС і показав позитивні результати. Джерела інформації 1. Авторське свідоцтво СРСР № 1224506, кл. МКВ6 F23D17/00, опубл. 15.04.86. 2. Авторське свідоцтво СРСР № 1550275 (прототип), кл. МКВ 6 F23D1/00, опубл. 15.03.90. 2 36339 Фіг. 1 Фіг. 2 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
