Сушарка-грохот
Номер патенту: 82104
Опубліковано: 11.03.2008
Автори: Котляренко Володимир Валентинович, Вінниченко Варвара Іванівна, Агеєнко Сергій Борисович, Бабінцев Антон Володимирович, Федоров Георгій Дмітрійович
Формула / Реферат
Сушарка-грохот для сушіння сипкого матеріалу, що містить шахту попереднього підсушування з похилими полицями, топку та грохот, яка відрізняється тим, що топка безпосередньо з’єднана з корпусом грохота для послідовного подання газоподібного теплоносія спочатку до грохота, а потім в шахту попереднього підсушування.
Текст

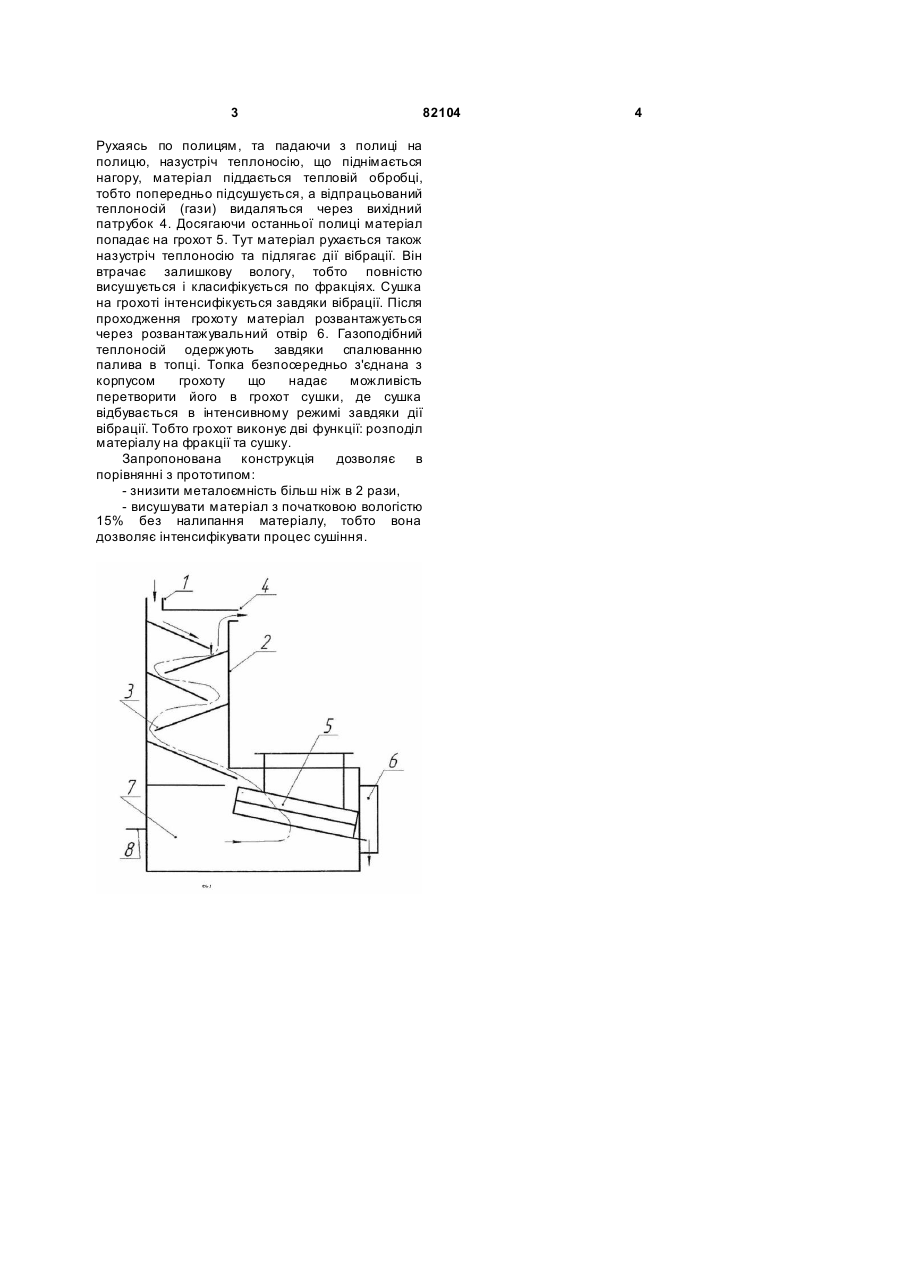

Сушарка-грохот для сушіння сипкого матеріалу, що містить шахту попереднього підсушування з похилими полицями, топку та грохот, яка відрізняє ться тим, що топка безпосередньо з’єднана з корпусом грохота для послідовного подання газоподібного теплоносія спочатку до грохота, а потім в шахту попереднього підсушування. (19) (21) a200600048 (22) 03.01.2006 (24) 11.03.2008 (72) ФЕДОРОВ ГЕОРГІЙ ДМІТРІЙОВИЧ, U A, АГЕЄНКО СЕРГІЙ БОРИСОВИЧ, UA, ВІННИЧЕНКО ВАРВАРА ІВАНІВНА, UA, БАБІНЦЕВ АНТОН ВОЛОДИ МИРОВИЧ, U A, КОТЛЯРЕНКО ВОЛОДИМИР ВАЛЕНТИНОВИЧ, UA (73) ХАРКІВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ БУДІВНИЦТВА ТА АРХІТЕКТУРИ, UA (56) SU 86796, 01.01.1950 RU 2220389 C2, 20.03.2003 3 82104 Рухаясь по полицям, та падаючи з полиці на полицю, назустріч теплоносію, що піднімається нагору, матеріал піддається тепловій обробці, тобто попередньо підсушується, а відпрацьований теплоносій (гази) видаляться через вихідний патрубок 4. Досягаючи останньої полиці матеріал попадає на грохот 5. Тут матеріал рухається також назустріч теплоносію та підлягає дії вібрації. Він втрачає залишкову вологу, тобто повністю висушується і класифікується по фракціях. Сушка на грохоті інтенсифікується завдяки вібрації. Після проходження грохоту матеріал розвантажується через розвантажувальний отвір 6. Газоподібний теплоносій одержують завдяки спалюванню палива в топці. Топка безпосередньо з'єднана з корпусом грохоту що надає можливість перетворити його в грохот сушки, де сушка відбувається в інтенсивному режимі завдяки дії вібрації. Тобто грохот виконує дві функції: розподіл матеріалу на фракції та сушку. Запропонована конструкція дозволяє в порівнянні з прототипом: - знизити металоємність більш ніж в 2 рази, - висушувати матеріал з початковою вологістю 15% без налипання матеріалу, тобто вона дозволяє інтенсифікувати процес сушіння. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDryer-sieve
Автори англійськоюFedorov Heorhii Dmytriiovych, Aheienko Serhii Borysovych, Vinnychenko Varvara Ivanivna, Babintsev Anton Volodymyrovych, Kotliarenko Volodymyr Valentynovych
Назва патенту російськоюСушка-грохот
Автори російськоюФедоров Георгий Дмитриевич, Агеенко Сергей Борисович, Винниченко Варвара Ивановна, Бабинцев Антон Владимирович, Котляренко Владимир Валентинович
МПК / Мітки
МПК: F26B 3/02, F26B 17/12
Мітки: сушарка-грохот
