Спосіб роботи котла

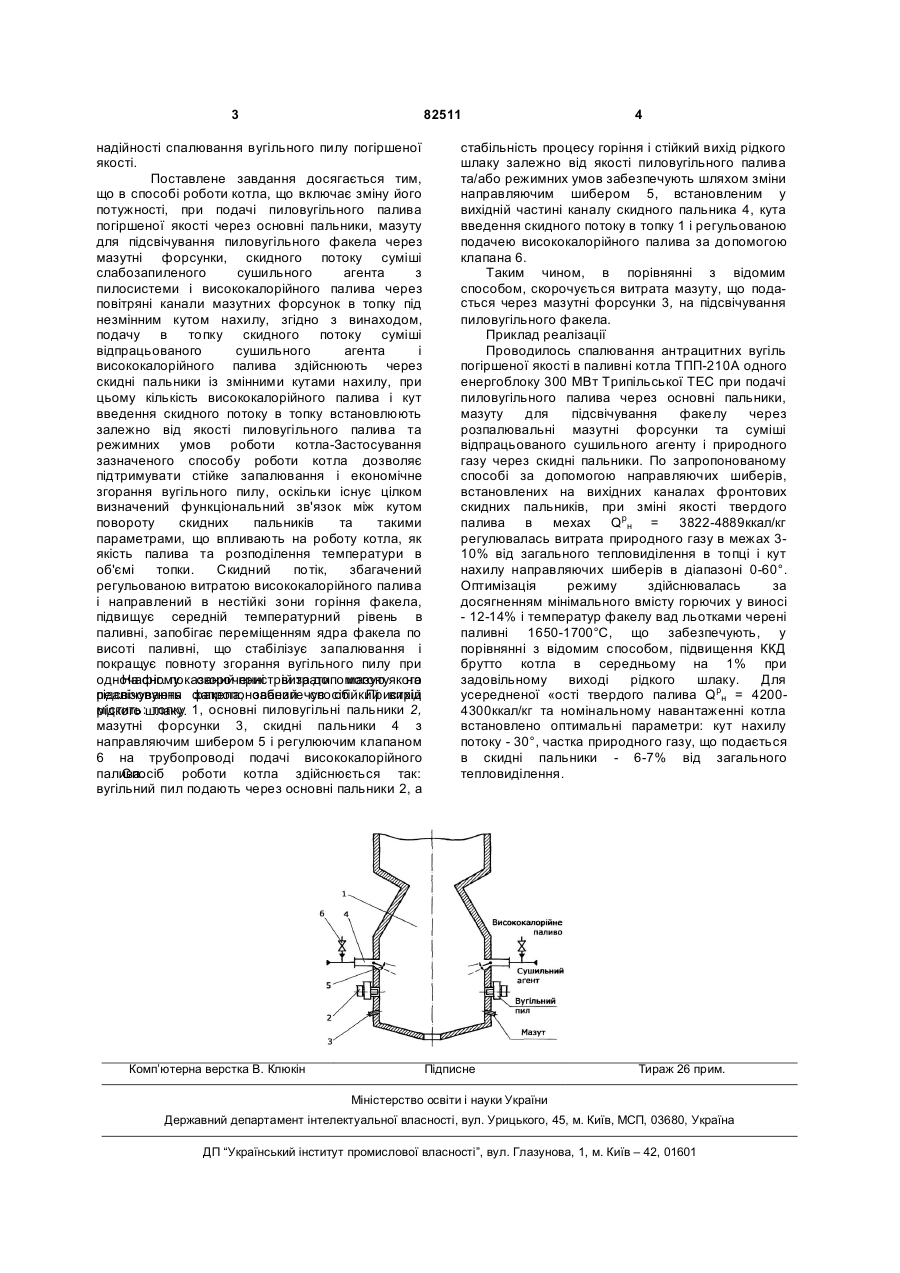

Спосіб роботи котла, що включає зміну його потужності при подачі пиловугільного палива погіршеної якості через основні пальники, мазуту для підсвічування пиловугільного факела через мазутні форсунки, скидного потоку суміші слабозапиленого сушильного агента з пилосистеми і висококалорійного палива через скидні пальники, який відрізняється тим, що подачу в топку скидного потоку суміші відпрацьованого сушильного агента і висококалорійного палива здійснюють із змінними кутами нахилу, при цьому кількість висококалорійного палива і кут введення скидного потоку в топку встановлюють залежно від якості пиловугільного палива та режимних умов роботи котла. Винахід відноситься до спалювання твердого палива погіршеної якості, переважно низькореакційних кам'яних вугіль і може бути використаний в котельних установках теплових електростанцій. Відомий спосіб роботи котла при спалюванні низькореакційних кам'яних вугіль, наприклад АНІ і пісних, що включає зміну його потужності, при подачі в топку котла пиловугільного палива через основні пальники, слабозапиленого сушильного агента з пилосистеми через скидні пальники, розташовані вище або нижче основних пальників [Стырикович М.А., Катковская К.Л., Серов Е.П. Парогенераторы электростанций. - М.-Л.: Энергия, 1966, с.95.]. Недоліком відомого способу є зниження стійкості запалювання при погіршенні якості вугільного пилу і в результаті захолоджування факела скидним потоком, що приводить до збільшення втрати тепла від механічної неповноти горіння і порушення безперервного процесу рідкого шлакови-далення. Відомий також спосіб роботи котла, що включає зміну його потужності, при подачі пиловугільного палива погіршеної якості через основні пальники, мазуту для підсвічування пиловугільного факела через мазутні форсунки, скидного потоку суміші слабозапиленого сушильного агента з пилосистеми і висококалорійного палива через повітряні канали мазутних форсунок в топку під незмінним кутом нахилу [Авторское свидетельство СССР №887880, кл. F23С1/10, 1981]. Однак цей спосіб володіє недоліком, оскільки при погіршенні якості твердого палива або зміні режимних умов роботи котла, наприклад, зменшенні навантаження, знижується температурний рівень в паливні, ядро факела переміщається у верхнє положення, що викликає не тільки нестійке запалювання і підвищену механічну неповноту згорання вугільного пилу, але й порушує безперервний процес рідкого шлаковидалення. У цих умовах, за відомим способом при нерегульованій витраті висококалорійного палива (природного газу або мазуту) і постійному куті введення скидного потоку в топку не може бути забезпечена економічна і надійна робота котла з мінімальною витратою мазуту на підсвічування пиловугільного фа-кела. В основу винаходу поставлено завдання створити спосіб роботи котла для скорочення витрати мазуту, підвищення економічності і (19) UA (11) 82511 (13) C2 (21) a200509936 (22) 21.10.2005 (24) 25.04.2008 (46) 25.04.2008, Бюл.№ 8, 2008 р. (72) ГОЛИШЕВ ЛЕОНІД ВЕНІАМИНОВИЧ, UA, МИСАК ЙОСИФ СТЕПАНОВИЧ, UA, ІЛЬНИЦЬКИЙ АНАТОЛІЙ КАЗИМИРОВИЧ, UA, КЛУБ МИХАЙЛО ВАСИЛЬОВИЧ, UA, ІВАСИК ЯРОСЛАВ ФЕДОРОВИЧ, UA, КЛИМЧУК ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ЛЬВІВОРГРЕС", UA, НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА", UA (56) SU 887880, F 23 C 1/10, 07.12.1981 SU 4428309, F 23 C 1/10, 31.01.1984 US 6152051, F 23 C 1/10, 2811.2000 GB 650833, F 23 C1/10, 07.03.1951 3 82511 надійності спалювання вугільного пилу погіршеної якості. Поставлене завдання досягається тим, що в способі роботи котла, що включає зміну його потужності, при подачі пиловугільного палива погіршеної якості через основні пальники, мазуту для підсвічування пиловугільного факела через мазутні форсунки, скидного потоку суміші слабозапиленого сушильного агента з пилосистеми і висококалорійного палива через повітряні канали мазутних форсунок в топку під незмінним кутом нахилу, згідно з винаходом, подачу в топку скидного потоку суміші відпрацьованого сушильного агента і висококалорійного палива здійснюють через скидні пальники із змінними кутами нахилу, при цьому кількість висококалорійного палива і кут введення скидного потоку в топку встановлюють залежно від якості пиловугільного палива та режимних умов роботи котла-Застосування зазначеного способу роботи котла дозволяє підтримувати стійке запалювання і економічне згорання вугільного пилу, оскільки існує цілком визначений функціональний зв'язок між кутом повороту скидних пальників та такими параметрами, що впливають на роботу котла, як якість палива та розподілення температури в об'ємі топки. Скидний потік, збагачений регульованою витратою висококалорійного палива і направлений в нестійкі зони горіння факела, підвищує середній температурний рівень в паливні, запобігає переміщенням ядра факела по висоті паливні, що стабілізує запалювання і покращує повноту згорання вугільного пилу при одночасному скороченні витрати мазутуякого На фіг. показаний пристрій за допомогою на реалізовують факела, забезпечує стійкий вихід підсвічування запропонований спосіб. Пристрій містить:шлаку. 1, основні пиловугільні пальники 2, рідкого топку мазутні форсунки 3, скидні пальники 4 з направляючим шибером 5 і регулюючим клапаном 6 на трубопроводі подачі висококалорійного палива. Спосіб роботи котла здійснюється так: вугільний пил подають через основні пальники 2, а Комп’ютерна верстка В. Клюкін 4 стабільність процесу горіння і стійкий вихід рідкого шлаку залежно від якості пиловугільного палива та/або режимних умов забезпечують шляхом зміни направляючим шибером 5, встановленим у вихідній частині каналу скидного пальника 4, кута введення скидного потоку в топку 1 і регульованою подачею висококалорійного палива за допомогою клапана 6. Таким чином, в порівнянні з відомим способом, скорочується витрата мазуту, що подасться через мазутні форсунки 3, на підсвічування пиловугільного факела. Приклад реалізації Проводилось спалювання антрацитних вугіль погіршеної якості в паливні котла ТПП-210А одного енергоблоку 300 МВт Трипільської ТЕС при подачі пиловугільного палива через основні пальники, мазуту для підсвічування факелу через розпалювальні мазутні форсунки та суміші відпрацьованого сушильного агенту і природного газу через скидні пальники. По запропонованому способі за допомогою направляючих шиберів, встановлених на вихідних каналах фронтових скидних пальників, при зміні якості твердого палива в мехах Qрн = 3822-4889ккал/кг регулювалась витрата природного газу в межах 310% від загального тепловиділення в топці і кут нахилу направляючих шиберів в діапазоні 0-60°. Оптимізація режиму здійснювалась за досягненням мінімального вмісту горючих у виносі - 12-14% і температур факелу вад льотками черені паливні 1650-1700°С, що забезпечують, у порівнянні з відомим способом, підвищення ККД брутто котла в середньому на 1% при задовільному виході рідкого шлаку. Для усередненої «ості твердого палива Qрн = 42004300ккал/кг та номінальному навантаженні котла встановлено оптимальні параметри: кут нахилу потоку - 30°, частка природного газу, що подається в скидні пальники - 6-7% від загального тепловиділення. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5 82511 6
