Суцільний футляр для цифрових носіїв інформації, здатний з’єднуватися з однотипними футлярами

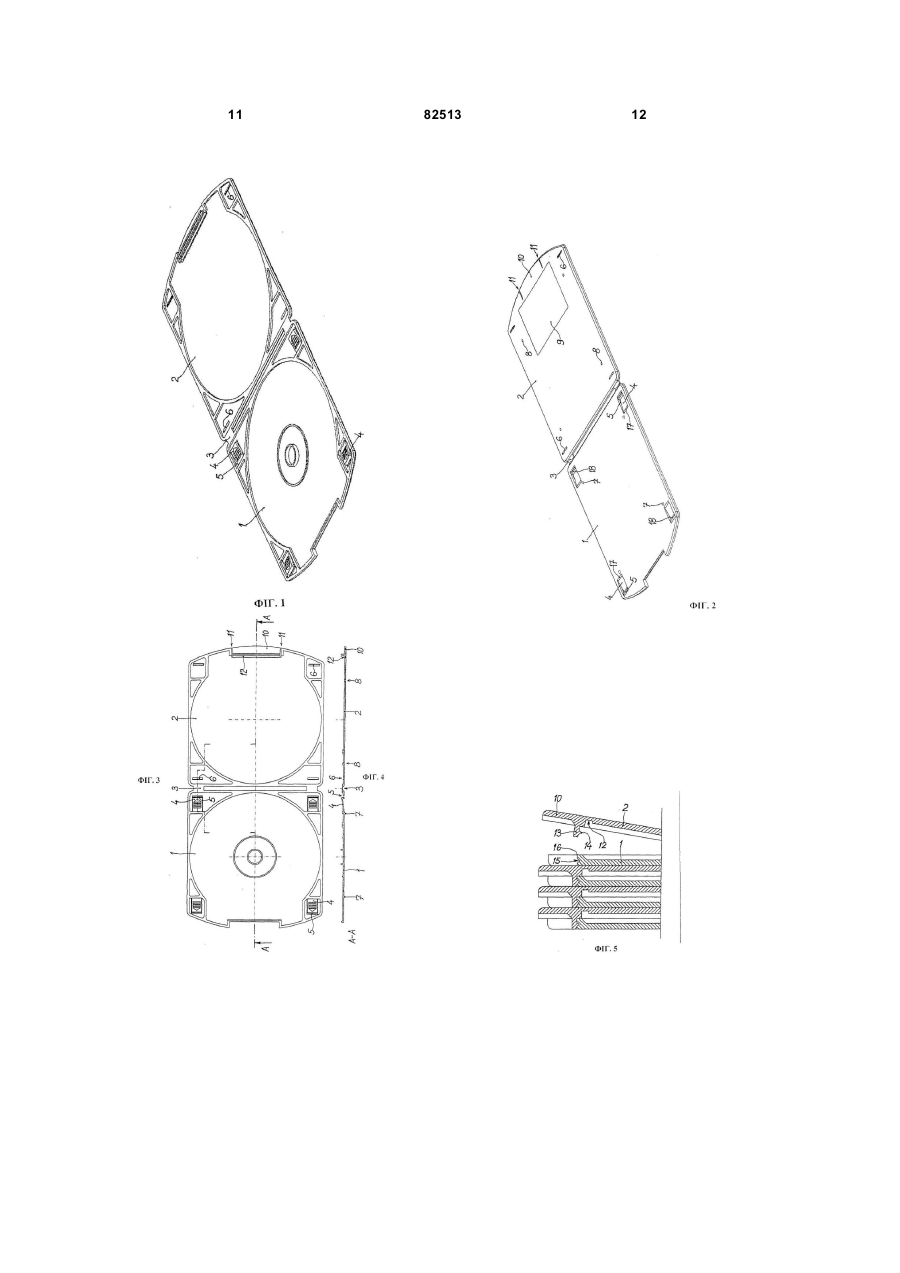

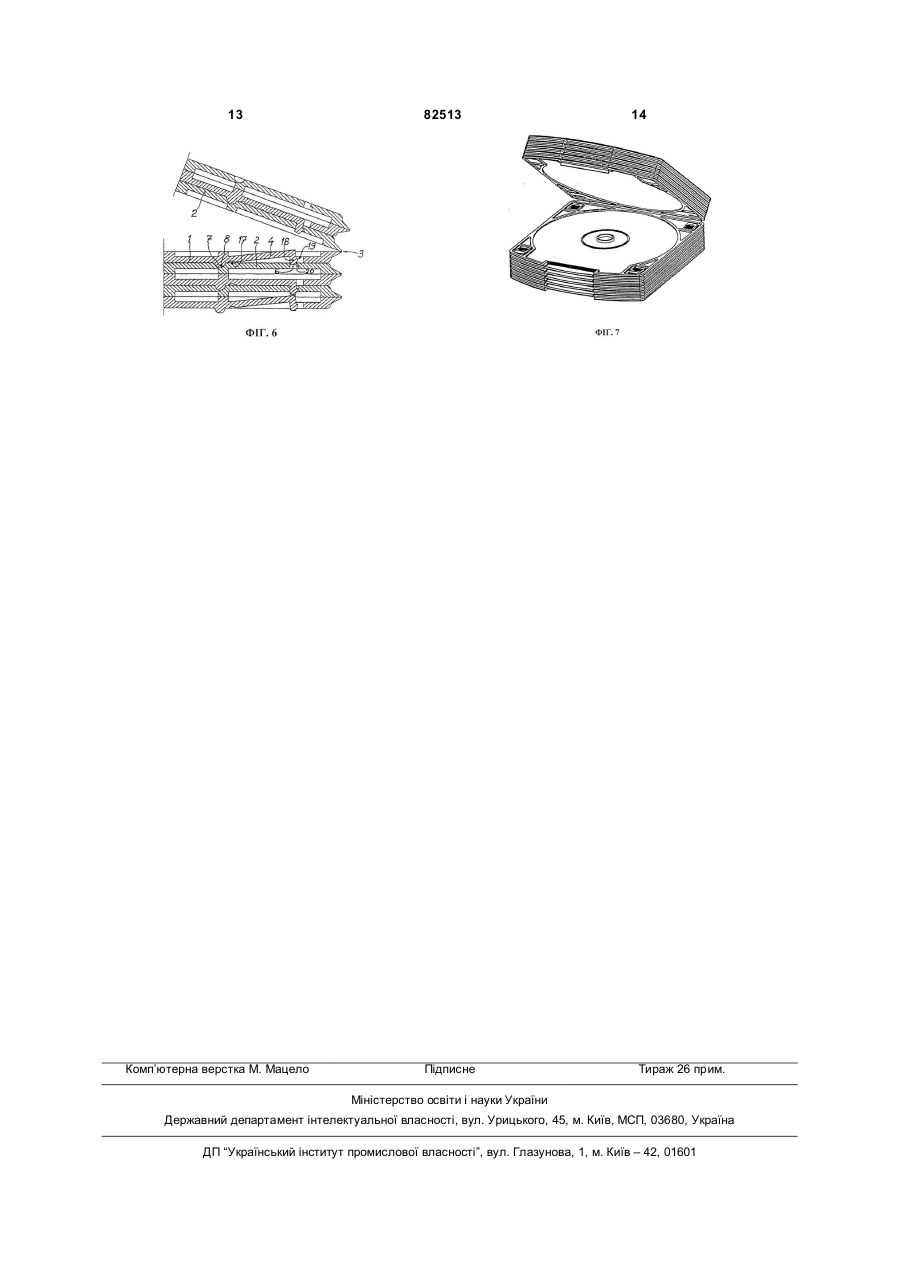

1. Суцільний футляр для цифрових носіїв інформації, здатний з'єднуватися з однотипними футлярами, який складається з нижньої сторони (1) і верхньої сторони (2), що мають форму приблизно симетричних у дзеркальному відображенні тонких квадратних пластин із заокругленими кутами та заокругленими передніми стінками, внутрішні поверхні яких виконані з можливістю утримування круглих пласких дисків, таких як компакт-диски та цифрові диски, який відрізняється тим, що нижня сторона (1) і верхня сторона (2) футляра з'єднані за допомогою щонайменше одного гнучкого з'єднання (3), яке у повністю відкритому положенні має форму короткого містка, який з'єднує задню стінку нижньої сторони (1) футляра із задньою стінкою верхньої сторони (2), а також з утвореною ними дугою, яка має найменшу товщину посередині такого містка, дві або більше кутові поверхні нижньої сторони (1), які не покривають диск, оснащені еластичними консолями (4) для з'єднання однотипних футлярів, виконаних у вигляді прямокутних пластинок, при цьому на нижній стороні (1) виконаний проріз (5), оточений трьома сторонами еластичної консолі (4) з можливістю вивільнення консолі (4) із з'єднання з нижньою стороною (1), основа якої оснащена жолобком (17), вільний кінець якої зігнутий під прямим кутом у напрямку зовнішньої поверхні нижньої сторони (1), утворюючи невисокий виступний елемент (18) із зубцем (19), який у 2 (19) 1 сферичні нижнього футлярів елементи 3 82513 4 заглиблення (8) на верхній стороні (2) еластичних консолей (4) верхнього відкритого футляра, і елементів для з'єднання футляра втискають вручну у відповідні їм між собою, завдяки чому виступні ступінчасті прорізи (6) на верхній стороні (2) (18) із зубцями (19) на вільних кінцях нижнього футляра. Винахід стосується футлярів для зберігання дисків, таких як компакт-диски CD, цифрових дисків DVD та подібних, які виготовлені з однієї деталі, яка може приєднуватися до інших подібних деталей з допомогою роздільних конекторів зчеплення-розчеплення. Складені один на одного футляри можуть переноситися як суцільний об'єкт, при цьому диски можуть вставлятися чи вийматися без необхідності у розділенні футлярів. Відповідно до Міжнародної патентної класифікації винахід відноситься до наступних галузей техніки: - G11B33/04 - Шафи, футляри, полиці для зберігання дискових носіїв - B65D85/38 - контейнери, пакувальні елементи для оптичних пристроїв та інших чутливих вимірювальних приладів або контрольних пристроїв. Цифрові записувальні носії, такі як компактдиски та цифрові диски, а також інші пласкі диски під час транспортування та використання зберігаються у спеціальних футлярах, призначених для таких носіїв, з метою захисту від пошкоджень. Футляри для зберігання дисків з дисками чи без них упаковуються і зберігаються під час транспортування та використання у різних упаковках, спеціально призначених для цього шафах, на стелажах і в коробках. Організація великої кількості футлярів на робочому місці та в інших місцях з допомогою згаданих офісних аксесуарів та предметів меблів не забезпечує простого і економічного вирішення цієї проблеми. Додаючи додаткове обладнання для зберігання таких футлярів, проблема лише ускладнюється за рахунок потреби у більшій площі та додатковому часі для організації такого обладнання. Цей винахід вирішує проблему виготовлення, транспортування та впорядкування футлярів для зберігання дисків за рахунок використання футлярів, виготовлених з однієї деталі, який може з'єднуватися без будь-яких додаткових зв'язуючих елементів у стоси різної висоти і роз'єднуватись, при цьому вони можуть бути придатними для транспортування та використання в робочих умовах. На сучасному ринку відсутні футляри, які можна було б поєднувати між собою у стоси. Традиційно використовувані футляри мають форму тонких прямокутних або квадратних призм різної товщини, які на робочих місцях зберігаються у спеціальних шафах, стелажах, підставках та у футлярах. У патентній літературі відсутні пропозиції рішень, які стосуються футлярів для зберігання дисків, які можна було б об'єднувати у стоси. Проблема організації великої кількості футлярів на робочому місці та в інших місцях було вирішено з допомогою різних варіантів розбірних підставок під диски, описаних у [патентних документах NL9300261, ЕР1117098, WO02080177, WO0068950, DE19851972 і WO9613036]. Всі зазначені рішення ґрунтуються на застосуванні різних елементів, в які вставляються диски, і які при необхідності можуть поєднуватись у вертикальні і горизонтальні стоси різної висоти та довжини. Такі елементи забезпечують здатність складати футляри у вертикальні або горизонтальні стоси, які не є придатними для транспортування, оскільки футляри вставлені у комірки для зберігання, все ще мають певну свободу руху у напрямку, в якому вони вставляються/виймаються з комірки, внаслідок чого футляри випадають з таких підставок під час транспортування. Деякі із згаданих підставок складаються з комірок, які встановлюються одна на одну або поряд одна з одною без з'єднання та можливості розбирання стосів у будь-якому напрямку. В патентних заявках WO920382, WO9222902 і GB2282524 описані підставки, які складаються з утримувачів для зберігання футлярів для дисків, з'єднаних між собою шарнірним з'єднанням, довкола якого вони можуть обертатись, даючи змогу доступу до окремих дисків. Такі підставки непридатні для транспортування, оскільки комірки для утримування футлярів та футляри можуть вільно обертатись довкола шарнірів. Зі згаданих рішень, відомих з рівня техніки, випливає проблема організації та транспортування футлярів для дисків та вказівка на способи її вирішення. Рішення полягає у простому футлярі, такому як суцільний футляр, який може сполучатися без додаткових з'єднувальних елементів із футлярами подібного типу у відносно жорстку роздільну стосу будь-якої висоти, придатної для транспортування і використання. Саме це рішення і було запропоноване даним винаходом. Відповідно до винаходу заявлений футляр виготовлений з полімерного матеріалу з використанням технології інжекційного формування. Він складається з нижньої і верхньої утримувальної пластин, які з'єднані між собою гнучкими складними з'єднаннями, і на внутрішній стороні яких виконані заглиблення для дисків. Такий футляр отримують інжекційним формуванням, у повністю відкритій позиції, завдяки чому пластини знаходяться на одному рівні. Готовий футляр закривають згинанням верхньої пластини у напрямі нижньої пластини, обертаючи частини футляра довкола складних з'єднань у напрямі одне до одного, доки їх внутрішні прилягаючі поверхні не торкнуться одна одної. Закритий футляр замикають з допомогою роз'ємного шарніра-застібки між нижньою та верхньою частинами футляра, встановленого на передній стінці футляра. Зовнішні поверхні верхньої і нижньої частини футляра оснащені елементами для взаємного 5 82513 6 відображенням застібкових і розстібних елементів розташування футлярів під час складання у стоси. між нижньою і верхньою частинами футлярів, Зовнішня поверхня нижньої частини оснащена встановлених на їх зовнішніх стінках. виступами, а зовнішня поверхня верхньої частини На Фігурі 6 показаний поперечний перетин обладнана виїмками для з'єднання з двома стосу з декількох однотипних футлярів з (футлярами. Взаємне розташування виступів і детальним зображенням взаємного розташування заглиблень виконано таким чином, що виступи на конструктивних елементів футляра та нижній стороні розташованого зверху футляра з'єднувальних деталей футлярів, встановлених на співпадають із заглибленнями на верхній стороні задній стінці такого футляра. розташованого знизу футляра. Два футляри, На Фігурі 7 показаний стос із декількох розміщені один над одним при їх правильному однотипних футлярів, один із яких відкритий для сполученні можуть з'єднуватися у стоси за доступу до диска, та з'єднувальні елементи допомогою з'єднувальних елементів, які футляра. Суцільний футляр для зберігання дисків, який утворюють роз'ємні застібки. може з'єднуватися з однотипними футлярами, Елементи для взаємного сполучення футлярів виготовлений з полімерного матеріалу з розміщені у кутах квадратної нижньої і верхньої допомогою технології інжекційного формування як сторін футляра, які не закриваються диском, що суцільнолита конструкція. Футляр формують з розміщується всередині футляра. Кути нижньої допомогою інжекційної технології у повністю сторони футляра обладнані еластичними розкритому стані, завдяки чому всі деталі футляра консолями з загнутими вільними кінцями, а кути знаходяться на одному рівні. верхньої сторони футляра оснащені ступінчастими Такий футляр складається з нижньої сторони 1 виїмками. Взаємне розташування еластичних і верхньої сторони 2, з'єднаних між собою консолей і виїмок таке, що вигнуті кінці консолей гнучкими складними з'єднаннями 3. Нижня на нижній стороні верхнього футляра заходять у сторона 1 і верхня сторона 2 мають приблизну ступінчасті виїмки верхньої сторони нижнього форму симетричних у дзеркальному відображенні футляра, таким чином утворюючи роз'ємні тонких квадратних пластин із закругленими кутами застібки. Вигнуті кінці консолей верхнього футляра та закругленими передніми стінками. Нижня вводять у виїмки нижнього футляра, при цьому сторона 1 і верхня сторона 2 з'єднані з допомогою верхній футляр залишається відкритим. Два одного або декількох гнучких з'єднань 3 на задніх закритих футляри, з'єднані один з одним, стінках, що входять в одне заглиблення. У утворюють стос, який механічно є одним цілим, де повністю відкритому положенні складні з'єднання 3 футляри не можуть рухатися у будь-якому мають форму короткого містка, який з'єднує нижню напрямку. Сила зчеплення, яка з'єднує два сторону 1 з верхньою стороною 2, і утворена ними футляри, є більшою, ніж загальна вага декількох дуга має найменшу товщину посередині. футлярів, завдяки чому стос з декількох футлярів Внутрішня поверхня сторін футляра пристосована можна переносити, тримаючи верхній футляр у для розміщення крутого плаского диска, такого як стосі. Стос із двох з'єднаних футлярів може компакт-диск CD або цифровий DVD-диск. розбиратись вручну, а саме: тримаючись однією Внутрішня поверхня нижньої сторони 1, рукою за нижній футляр, іншою рукою тягнуть за показана на Фігурах 1, 3 і 4, виконана у вигляді верхній футляр. Такий рух роз'єднує роз'ємні неглибокого круглого заглиблення, відтисненого застібки, утворені елементами для з'єднання всередині квадратної пласкої сторони, а ззовні від футлярів між собою. Нові футляри можуть круглого заглиблення оснащена системою додаватися або вийматися зі стоси у будь-якому армувальних ребер та системою з'єднувальних положенні в стосі. Диски можуть вийматися або елементів. Центральна частина внутрішньої вставлятися у футляри, складені у стопку, без поверхні нижньої сторони 1 оснащена круглим необхідності у роз'єднанні стосу з'єднаних виступом для центрування та фіксування диска, футлярів. суцільна структура футляра та його Проста діаметр якого трохи менший від діаметра отвору у максимальна придатність в якості індивідуального диску, а висота більша, ніж товщина диска. футляра, який може укладатись у стоси з Концентрично відносно згаданого виступу футлярами такого ж типу, придатні для розташований інший виступ для фіксування диска. збереження та транспортування, робить цей Зовнішній діаметр цього виступу менший, ніж зразок таким, що не має аналогів у світі. найменший діаметр активної поверхні диска, а На Фігурі 1 показаний повністю відкритий висота є такою, що диск, який утримується таким суцільний футляр для цифрових носіїв інформації виступом, ніяким чином не торкається нижньої з видом внутрішньої поверхні нижньої та верхньої сторони 1. Кругова крайка диска, який фіксується сторін футляра. на нижній стороні 1 припіднята над поверхнею На Фігурі 2 показаний повністю відкритий заглиблення, завдяки чому диск може легко суцільний футляр для цифрових носіїв інформації відділятись від нижньої сторони 1. з видом верхньої і нижньої сторін футляра. Кутові поверхні нижньої сторони 1, На Фігурі 3 показана розгортка повністю розташовані між круговою ребристою частиною відкритого суцільного футляра для цифрових довкола диска і ребристою частиною вздовж носіїв інформації з видом верхньої і нижньої сторін крайок прямокутної пластини, оснащені футляра. елементами для з'єднання футлярів, виконаними у На Фігурі 4 показаний поперечний переріз А-А вигляді еластичних консолей 4. Еластична консоль футляра, показаного на Фігурі 3. 4 представляє собою прямокутну деталь, На Фігурі 5 показаний поперечний переріз розташовану на нижній стороні 1, яка виконана стоси декількох однотипних футлярів з детальним 7 82513 8 для дисків, завдяки чому стос із декількох таким чином, що нижня сторона 1 має проріз 5, футлярів можна переносити, тримаючи стос за оточений трьома сторонами еластичної консолі 4, і верхній футляр. Футляр відкривається моментом цей проріз 5 вивільняє її із з'єднання з нижньою сили, який застосовується для підйому вільного стороною 1, при цьому такі прорізи 5 виконані з кінця еластичної консолі 10, згинання її у жолобок чотирьох сторін на нижній стороні 1. Еластична 12, розмикання зубця 14 і жолобка 15. консоль 4 у вихідному положенні незначно мірою Два і більше однотипні футляри можуть скошена в бік внутрішньої поверхні нижньої об'єднуватися з можливістю подальшого сторони 1. роз'єднання у стоси з допомогою елементів для Внутрішня поверхня верхньої сторони 2, взаємного розташування та елементів для показана на Фігурах 1,3 і 4, виконана у вигляді з'єднання футлярів між собою, як детально неглибокого круглого заглиблення, отриманого показано на Фігурі 6. На щільно закритий футляр встановлюють тисненням на квадратній пластині, яке ззовні від інший футляр, орієнтований у тому ж напрямку, круглого заглиблення оснащене системою ребер, що і футляр, на який він розміщується. Футляри які укріплюють верхню сторону 2 у дзеркальному встановлюються таким чином, що сферичний відображенні до системи ребер для зміцнення виступ 7 на нижній стороні 1 верхнього футляра нижньої сторони 1. Кутові поверхні верхньої заходить у відовідне йому заглиблення 8 на сторони 2, розташовані між круговими ребрами верхній стороні 2 розташованого знизу футляра. довкола диска та ребрами вздовж крайок Після того, як обидва футляри були належним квадратної пластини, оснащені ступінчатими чином розташовані один відносно одного, вони прорізами 6. Розташування ступінчатих прорізів 6 можуть укладатися у стоси з допомогою елементів на верхній стороні 2 футляра відповідає для взаємного з'єднання з верхнім футляром, який дзеркальному відображенню зігнутих кінців консолі має бути відкритим для забезпечення доступу до 4 наЗовнішні поверхні сторін футляра виконані нижній стороні 1 футляра. з'єднувальних елементів. таким чином, що допускають взаємне Два правильно встановлених футляри розташування футлярів під час їх укладання у з'єднуються еластичним консолями 4, виконаними стоси та надписування вмісту футлярів. описаним способом, і які знаходяться на нижній Зовнішня поверхня нижньої сторони 1, стороні 1 верхнього футляра. Еластична консоль показана на Фігурах 2 і 4, по кутках поряд з 4, яка у вихідному положенні нахилена під еластичним консолями 4 оснащена сферичним незначним кутом у напрямку до центру футляра, виступами 7, а зовнішня поверхня верхньої може легко згинатися при основі, яка завдяки сторони 2, представлена на Фігурах 2 і 4, зменшенню поперечного перетину співпадає з оснащена сферичними заглибленнями 8. Взаємне жолобком 17. Вільний кінець еластичної консолі 4 розташування сферичних виступів 7 на зовнішній зігнутий донизу під прямим кутом, завдяки чому він поверхні нижньої сторони 1 футляра є утворює невисокий виступаючий елемент 18 із дзеркальним відображеннями розташування зубцем 19. У випадку, коли футляри розміщені сферичних заглиблень 8 на верхній стороні 2 вірно, такий виступаючий елемент 18 еластичних футляра. Передня частина зовнішньої поверхні консолей 4 розташований над ступінчатими верхньої сторони 2 оснащена неглибокими прорізами 6 на верхній стороні 2 нижнього прямокутними заглибленнями 9 для розміщення футляра. Футляри з'єднуються за рахунок ярлика з інформацією про зміст диска. згинанням Готовий футляр закривається втискання виступаючого елемента 18 еластичних верхньої сторони 2 у напрямку нижньої сторони 1 консолей 4 у ступінчасті прорізи 6 шляхом за рахунок обертання довкола складних з'єднань згинання еластичних консолей 4 при основі, при 3, доки ребристі поверхні верхньої сторони 2 не цьому зубці 19 замикаються із виступом 20 у співпадуть з ребристими поверхнями на нижній прорізі 6. Два футляри можуть бути з'єднані тільки стороні 1. при відкритому верхньому футлярі, що забезпечує Футляр встановлюється у фіксованому доступ до еластичних або більше футляри можуть Таким чином два консолей 4. положенні у стосі з допомогою застібки зчепленняз'єднуватися у розбірні стоси як показано на Фігурі розчеплення, встановленої між нижньою стороною 7, які є придатним для збереження і 1 і верхньою стороною 2 футляра на його передній транспортування. Закриті футляри, з дисками або стінці, як показано на Фігурі 5. Ця застібка без них, складені у стоси, представляють собою утворена еластичною консоллю 10, яка на верхній суцільну конструкцію, в якій футляри не можуть стороні 2 утворена двома бічними прорізами 11 і рухатися відносно один одного у будь-якому поперечним жолобком 12 на верхній стороні 2 напрямку. Сила зчеплення, яка з'єднує два футляра. Поперечний жолоб 12 на внутрішній футляри, є більшою, ніж загальна маса всіх поверхні верхньої сторони 2 відображає футлярів з дисками, завдяки чому стосу із ослаблення поперечного перетину при основі декількох футлярів з дисками можна переносити, еластичної консолі 10, де остання згинається під тримаючи її за верхній футляр. Такий стос із замикання і розмикання футляра. По всій ширині футлярів може бути роз'єднаний вручну у будьеластична консоль 10 оснащена вертикальним якій позиції його розтягуванням вручну, тримаючи анкером 13 із зубцями 14. Передня бічна стінка однією рукою нижній футляр, і тягнучи другою нижньої сторони 1 оснащена жолобком 15. Під час рукою за верхній футляр. Внаслідок цього замикання і розмикання зубець 14 заходить в роз'єднується застібка, утворена елементами для жолобок 15 і виходить з нього, ковзаючи над взаємного сполучення футлярів. До такої стоси крайкою 16 завдяки гнучкості консолі 10 в жолобку можуть додаватися нові футляри або вийматися 12. Сила зчеплення, яка утримує замкнені сторони футляри у будь-якому її положенні. Диски можуть футляра, є більшою за масу декількох футлярів 9 82513 10 вставлятися або вийматися із футлярів без собою футлярів, роз'єднуючи затискачі на будьнеобхідності у розбиранні стоси з'єднаних між якому із футлярів у стосі. 11 82513 12 13 Комп’ютерна верстка М. Мацело 82513 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
