Пристрій для видобування високов`язкої нафти

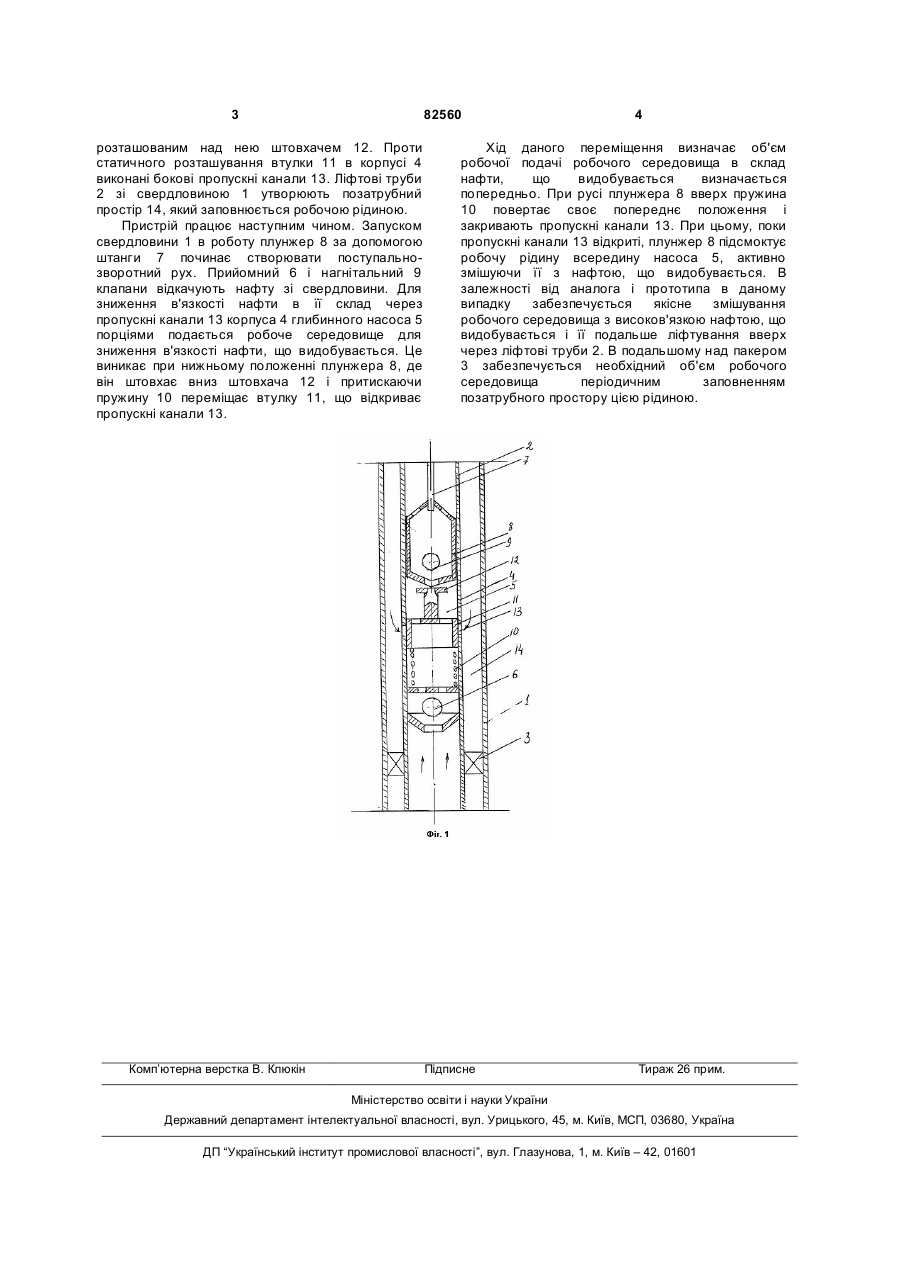

Пристрій для видобування високов'язкої нафти, що містить встановлений в свердловині за допомогою ліфтових труб і пакера корпус насоса з приймальним клапаном, розташованим вище пакера, плунжер і механізм подачі робочого середовища в нафту, що видобувається, для зниження її в'язкості, який відрізняється тим, що механізм подачі робочого середовища виконано у вигляді підпружиненої втулки і бокових пропускних каналів, виконаних в тілі корпусу насоса і розташованих вище приймального клапана, що взаємодіють між собою при русі плунжера через штовхач, встановлений над втулкою. (19) (21) a200603931 (22) 10.04.2006 (24) 25.04.2008 (46) 25.04.2008, Бюл.№ 8, 2008 р. (72) АБДУЛЗАДЕ ЯРОСЛАВ АЛИБАЙРАМОВИЧ, UA, ЙИШИРИН ИБРАГИМ АХМЕД, UA (73) ПРИВАТНЕ ПІДПРИЄМСТВО "ЄВРОНАФТОГАЗ КОНДЕНСАТ", UA (56) UA 25767, E21B43/12, 30.10.98 SU 1686132, E21B43/00, 23.10.91 CA 1305406, E21B37/06, 21.07.92 RU 2168613, E21B37/06, 10.05.2001 US 4974673, E21B43/25, 04.12.90 US 5056599, E21B34/06, 15.10.91 3 82560 розташованим над нею штовхачем 12. Проти статичного розташування втулки 11 в корпусі 4 виконані бокові пропускні канали 13. Ліфтові труби 2 зі свердловиною 1 утворюють позатрубний простір 14, який заповнюється робочою рідиною. Пристрій працює наступним чином. Запуском свердловини 1 в роботу плунжер 8 за допомогою штанги 7 починає створювати поступальнозворотний рух. Прийомний 6 і нагнітальний 9 клапани відкачують нафту зі свердловини. Для зниження в'язкості нафти в її склад через пропускні канали 13 корпуса 4 глибинного насоса 5 порціями подається робоче середовище для зниження в'язкості нафти, що видобувається. Це виникає при нижньому положенні плунжера 8, де він штовхає вниз штовхача 12 і притискаючи пружину 10 переміщає втулку 11, що відкриває пропускні канали 13. Комп’ютерна верстка В. Клюкін 4 Хід даного переміщення визначає об'єм робочої подачі робочого середовища в склад нафти, що видобувається визначається попередньо. При русі плунжера 8 вверх пружина 10 повертає своє попереднє положення і закривають пропускні канали 13. При цьому, поки пропускні канали 13 відкриті, плунжер 8 підсмоктує робочу рідину всередину насоса 5, активно змішуючи її з нафтою, що видобувається. В залежності від аналога і прототипа в даному випадку забезпечується якісне змішування робочого середовища з високов'язкою нафтою, що видобувається і її подальше ліфтування вверх через ліфтові труби 2. В подальшому над пакером 3 забезпечується необхідний об'єм робочого середовища періодичним заповненням позатрубного простору цією рідиною. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
