Свердловинний штанговий насос для відкачування високов’язкої нафти з низькою об’ємною подачею

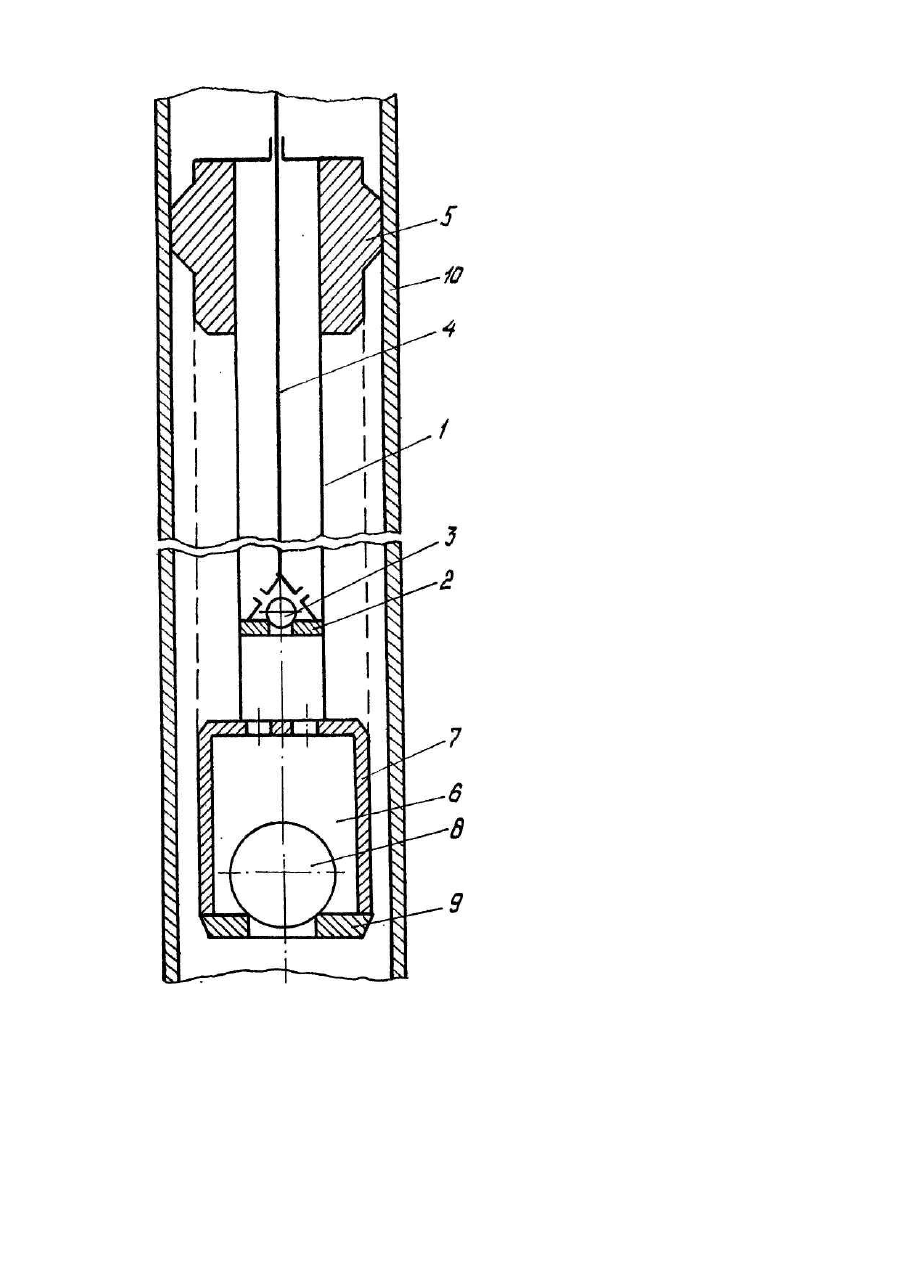

Корисна модель відноситься до техніки видобутку високов'язкої нафти із нафтових свердловин за допомогою свердловинних штангови х насосів. Найбільш близьким до заявленого насоса є вставний свердловинний штанговий насос, який містить циліндр, розміщені в ньому плунжер з нагнітальним клапаном І привідним штоком, укріплені на циліндрі посадочний ніпель і приймальний клапан. Даний насос використовується для відкачки як малов'язких так і високов'язких нафт [Ма хмудов С.А. Монтаж, эксплуатация и ремонт скважинных штанговых насосных установок. Μ., "Недра", 1987, с. 45-46]. Суттєвими недоліками відомого насоса переважно при відкачці високов'язкої нафти з в'язкістю більше 200-300 Спз є: - великі гідравлічні втрати (до 2,0-5,0 МПа) потоку всмоктуваної рідини в приймальному клапані внаслідок суттєвого звуження його проточного каналу, внаслідок чого має місце неповне заповнення циліндра насоса високов'язкою нафтою при обмеженому часі її всмоктування, наприклад, 5 секунд при числі ходів плунжера рівним 6 за 1 хвилину і довжині ходу плунжера 3,0 м. Крім того, за рахунок великого перепаду напору в проточному каналі приймального клапана із нафти згідно закону Генрі щодо розчинення, І виділення газу з нафти проходить додаткове загазування об'єму циліндра насоса, внаслідок чого зменшується ступінь наповнення циліндра нафтою. Ці недоліки особливо проявляються в насосах низької об'ємної подачі, наприклад, з стандартними діаметрами плунжерів: 28,29, 32 мм. - у випадках необхідності заміни насосів низької об'ємної подачі, наприклад, RH-28. RH-29, RH-32 на насоси підвищеної об'ємної подачі, наприклад, RH-38, RH-44, RH-571 навпаки необхідно замінити замкову опору насосів шляхом підйому І спуску насосно-компресорних труб, що призводить до збільшення експлуатаційних витрат. Внаслідок вищевказаних недоліків зменшується ефективність роботи насосів, їх експлуатаційні можливості, збільшуються експлуатаційні витрати. Суть запропонованої корисної моделі полягає в тому, щоб створити такий свердловинний штанговий насос, в якому введення нових конструктивних елементів І IT взаємне розміщення дало б можливість підвищити ефективність його роботи, розширити експлуатаційні можливості. Суттю запропонованої корисної моделі є те, що свердловинний штанговий насос з низькою об'ємною подачею, який містить циліндр, розміщені в ньому плунжер з нагнітальним клапаном і приводним штоком, укріплений на циліндрі приймальний клапан, має приймальний клапан І посадочний ніпель від насосів підвищеної об'ємної подачі. На кресленні схематично показано загальний вид заявленого насоса. Насос містить циліндр 1, від насоса низької об'ємної подачі, наприклад RH-29, в якому розміщений плунжер 2 з укріпленим на ньому нагнітальним клапаном З і приводним штоком 4. Зверху на циліндрі 1 укріплено посадочний ніпель 5 від насоса підвищеної об'ємної подачі, наприклад, від насоса RH-44 або від плунжера насоса RH-57, Клапан 6 включає корпус 7, запірну кульку 81 посадочне гніздо 9 кульки 8. Зовнішній діаметр корпуса 7 приймального клапана 6 є не більший зовнішнього діаметра циліндра насоса RHr44. Габаритні розміри посадочного ніпеля 5 І приймального клапана 7 забезпечують можливість використання замкової опори для насосів підвищеної об'ємної подачі, наприклад RH-44, яка встановлюється на насосно-компресорних труба х d=73 mm. Робота заявленого насоса здійснюється таким чином. При заміні приймального клапана 6, який має насос низької подачі, наприклад, RH-29, на приймальний клапан наприклад, від насоса RH-44, площа прохідного каналу посадочного гнізда 9 збільшується від 2,0 см до 7.0 см 2, тобто в 3,5 раза. Крім того, збільшується також І подальша частина прохідного каналу в корпусі 7 клапана. Збільшення площі прохідного каналу приймального клапана 6 забезпечує суттєве зменшення гідравлічних втрат потоку всмоктуваної рідини, збільшення ступені наповнення циліндра нафтою, зменшення загазованості насоса, внаслідок чого підвищується ефективність роботи насоса, розширюються експлуатаційні можливості. З метою забезпечення можливості встановлення насосів низької об'ємної подачі, наприклад, RH-28, RH29, RH-32, які встановлюються в замкових опорах для насосно-компресорних тр уб діаметром 60 мм, в замкових опорах насосів підвищеної подачі, наприклад, RH-38, RH-44, RH-57, які встановлюються в замкових опорах насосно-компресорних тр уб діаметром 73 мм, посадочний ніпель 5 насоса низької подачі замінено на посадочний ніпель підвищеної подачі. Це дозволяє проводити заміну різнорозмірних насосів без підйомуспуску насосно-компресорних тр уб, що забезпечує зменшення експлуатаційних витрат.
