Глибиннонасосна установка для видобутку високов’язкої нафти

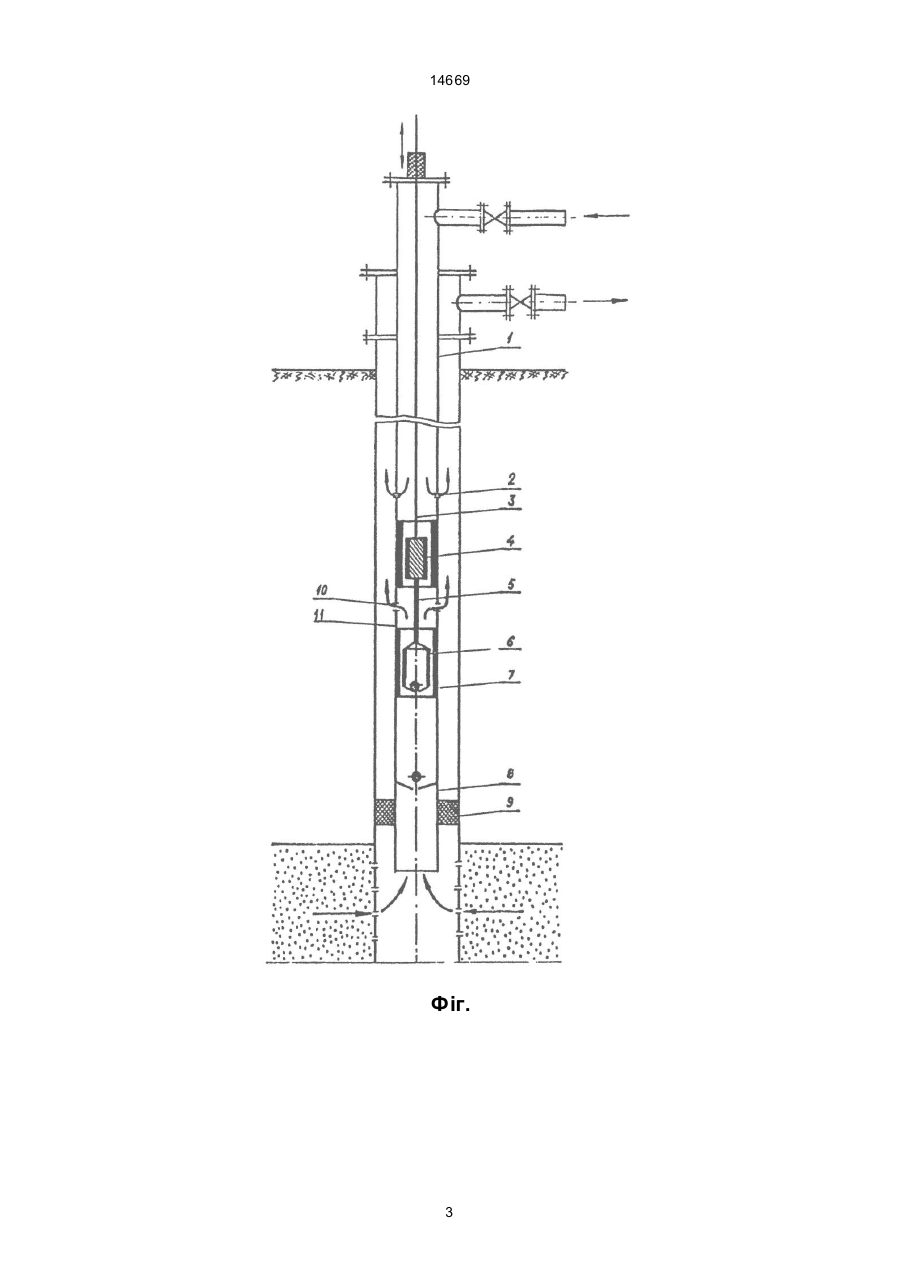

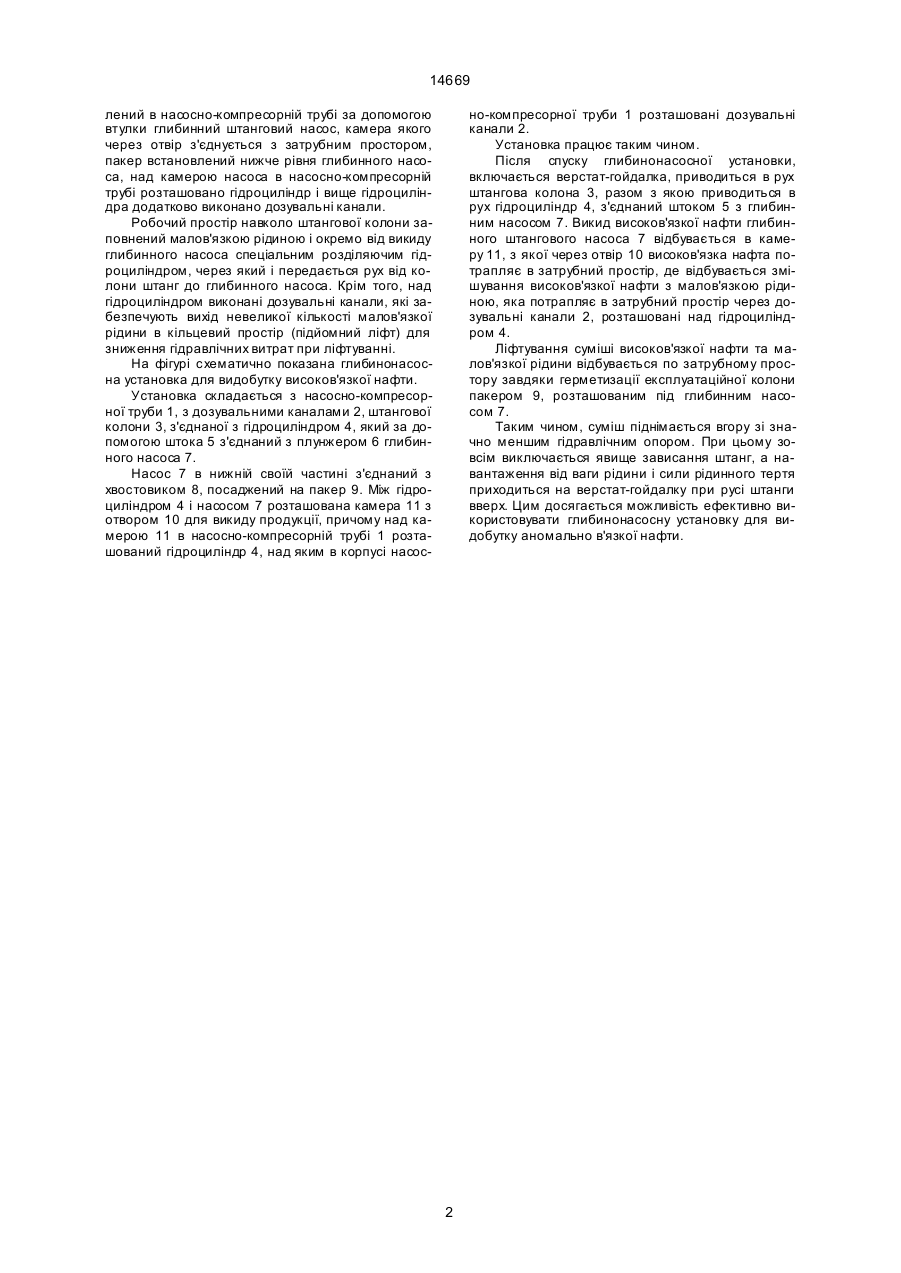

Глибинонасосна установка для видобутку високов'язкої нафти, яка містить встановлений в насосно-компресорній трубі за допомогою втулки глибинний насос, камера якого з'єднується з затрубним простором, пакер, встановлений нижче рівня глибинного насоса, яка відрізняється тим, що над камерою насоса в насосно-компресорній трубі розташовано гідроциліндр і вище гідроциліндра додатково виконано дозувальні канали. (19) (21) 95041902 (22) 25.04.1995 (24) 17.09.2001 (46) 17.09.2001, Бюл. № 8, 2001 р. (72) Радченко Ігор Гнатович, Лилак Микола Миколайович, Копичко Володимир Степанович, Заєць Володимир Петрович, Бич Володимир Іванович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО УКРАЇНСЬКИЙ НАФТОГАЗОВИЙ ІНСТИТУТ ВАТ "УКРНГІ", UA (56) 1. Сб. "Обзорная информация", сер. "Техника и технология добычи нефти и обустройство неф 14669 лений в насосно-компресорній трубі за допомогою втулки глибинний штанговий насос, камера якого через отвір з'єднується з затрубним простором, пакер встановлений нижче рівня глибинного насоса, над камерою насоса в насосно-компресорній трубі розташовано гідроциліндр і вище гідроциліндра додатково виконано дозувальні канали. Робочий простір навколо штангової колони заповнений малов'язкою рідиною і окремо від викиду глибинного насоса спеціальним розділяючим гідроциліндром, через який і передається рух від колони штанг до глибинного насоса. Крім того, над гідроциліндром виконані дозувальні канали, які забезпечують вихід невеликої кількості малов'язкої рідини в кільцевий простір (підйомний ліфт) для зниження гідравлічних витрат при ліфтуванні. На фігурі схематично показана глибинонасосна установка для видобутку високов'язкої нафти. Установка складається з насосно-компресорної труби 1, з дозувальними каналами 2, штангової колони 3, з'єднаної з гідроциліндром 4, який за допомогою штока 5 з'єднаний з плунжером 6 глибинного насоса 7. Насос 7 в нижній своїй частині з'єднаний з хвостовиком 8, посаджений на пакер 9. Між гідроциліндром 4 і насосом 7 розташована камера 11 з отвором 10 для викиду продукції, причому над камерою 11 в насосно-компресорній трубі 1 розташований гідроциліндр 4, над яким в корпусі насос но-компресорної труби 1 розташовані дозувальні канали 2. Установка працює таким чином. Після спуску глибинонасосної установки, включається верстат-гойдалка, приводиться в рух штангова колона 3, разом з якою приводиться в рух гідроциліндр 4, з'єднаний штоком 5 з глибинним насосом 7. Викид високов'язкої нафти глибинного штангового насоса 7 відбувається в камеру 11, з якої через отвір 10 високов'язка нафта потрапляє в затрубний простір, де відбувається змішування високов'язкої нафти з малов'язкою рідиною, яка потрапляє в затрубний простір через дозувальні канали 2, розташовані над гідроциліндром 4. Ліфтування суміші високов'язкої нафти та малов'язкої рідини відбувається по затрубному простору завдяки герметизації експлуатаційної колони пакером 9, розташованим під глибинним насосом 7. Таким чином, суміш піднімається вгору зі значно меншим гідравлічним опором. При цьому зовсім виключається явище зависання штанг, а навантаження від ваги рідини і сили рідинного тертя приходиться на верстат-гойдалку при русі штанги вверх. Цим досягається можливість ефективно використовувати глибинонасосну установку для видобутку аномально в'язкої нафти. 2 14669 Фіг. 3 14669 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
