Пристрій контролю обліку електроенергії

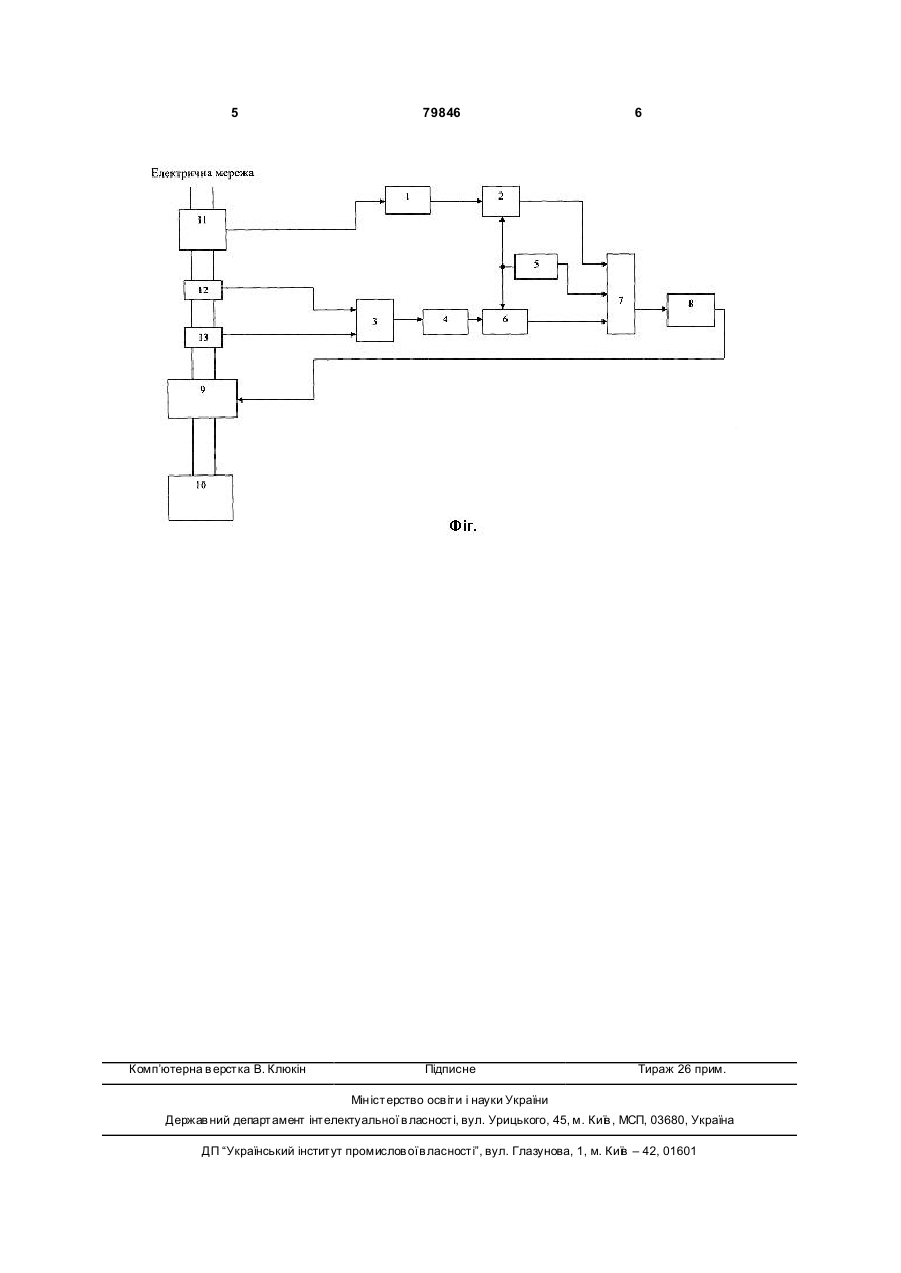

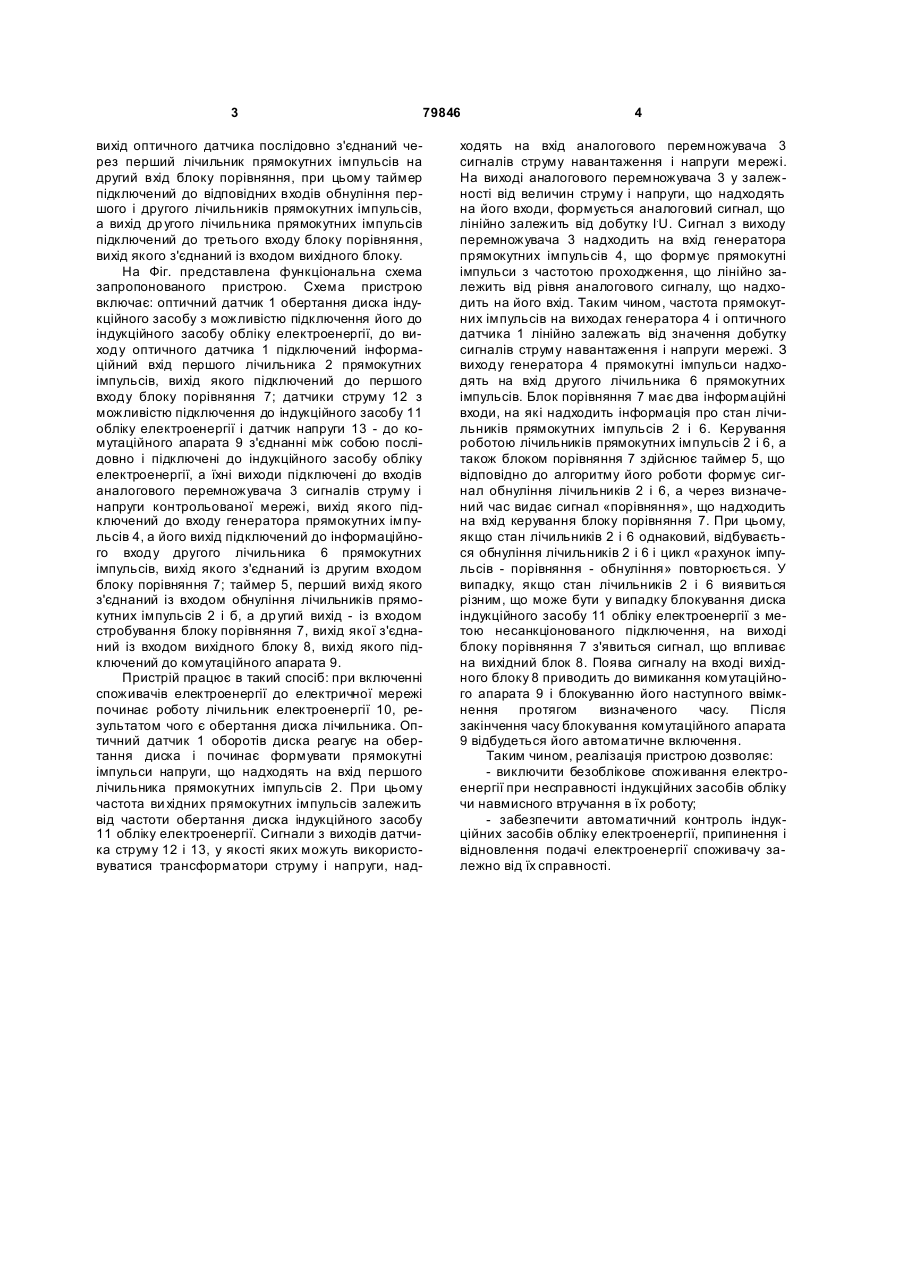

Пристрій контролю обліку електроенергії, що включає послідовно з'єднані датчики струму і напруги і підключені до входів аналогового перемножувача сигналів, вихід якого підключений до входу 3 79846 вихід оптичного датчика послідовно з'єднаний через перший лічильник прямокутних імпульсів на другий вхід блоку порівняння, при цьому таймер підключений до відповідних входів обнуління першого і другого лічильників прямокутних імпульсів, а вихід др угого лічильника прямокутних імпульсів підключений до третього входу блоку порівняння, вихід якого з'єднаний із входом вихідного блоку. На Фіг. представлена функціональна схема запропонованого пристрою. Схема пристрою включає: оптичний датчик 1 обертання диска індукційного засобу з можливістю підключення його до індукційного засобу обліку електроенергії, до виходу оптичного датчика 1 підключений інформаційний вхід першого лічильника 2 прямокутних імпульсів, вихід якого підключений до першого входу блоку порівняння 7; датчики струму 12 з можливістю підключення до індукційного засобу 11 обліку електроенергії і датчик напруги 13 - до комутаційного апарата 9 з'єднанні між собою послідовно і підключені до індукційного засобу обліку електроенергії, а їхні виходи підключені до входів аналогового перемножувача 3 сигналів струму і напруги контрольованої мережі, вихід якого підключений до входу генератора прямокутних імпульсів 4, а його вихід підключений до інформаційного входу другого лічильника 6 прямокутних імпульсів, вихід якого з'єднаний із другим входом блоку порівняння 7; таймер 5, перший вихід якого з'єднаний із входом обнуління лічильників прямокутних імпульсів 2 і б, а др угий вихід - із входом стробування блоку порівняння 7, вихід якої з'єднаний із входом вихідного блоку 8, вихід якого підключений до комутаційного апарата 9. Пристрій працює в такий спосіб: при включенні споживачів електроенергії до електричної мережі починає роботу лічильник електроенергії 10, результатом чого є обертання диска лічильника. Оптичний датчик 1 оборотів диска реагує на обертання диска і починає формувати прямокутні імпульси напруги, що надходять на вхід першого лічильника прямокутних імпульсів 2. При цьому частота ви хідних прямокутних імпульсів залежить від частоти обертання диска індукційного засобу 11 обліку електроенергії. Сигнали з виходів датчика струму 12 і 13, у якості яких можуть використовуватися трансформатори струму і напруги, над 4 ходять на вхід аналогового перемножувача 3 сигналів струму навантаження і напруги мережі. На виході аналогового перемножувача 3 у залежності від величин струму і напруги, що надходять на його входи, формується аналоговий сигнал, що лінійно залежить від добутку I.U. Сигнал з виходу перемножувача 3 надходить на вхід генератора прямокутних імпульсів 4, що формує прямокутні імпульси з частотою проходження, що лінійно залежить від рівня аналогового сигналу, що надходить на його вхід. Таким чином, частота прямокутних імпульсів на виходах генератора 4 і оптичного датчика 1 лінійно залежать від значення добутку сигналів струму навантаження і напруги мережі. З виходу генератора 4 прямокутні імпульси надходять на вхід другого лічильника 6 прямокутних імпульсів. Блок порівняння 7 має два інформаційні входи, на які надходить інформація про стан лічильників прямокутних імпульсів 2 і 6. Керування роботою лічильників прямокутних імпульсів 2 і 6, а також блоком порівняння 7 здійснює таймер 5, що відповідно до алгоритму його роботи формує сигнал обнуління лічильників 2 і 6, а через визначений час видає сигнал «порівняння», що надходить на вхід керування блоку порівняння 7. При цьому, якщо стан лічильників 2 і 6 однаковий, відбувається обнуління лічильників 2 і 6 і цикл «рахунок імпульсів - порівняння - обнуління» повторюється. У випадку, якщо стан лічильників 2 і 6 виявиться різним, що може бути у випадку блокування диска індукційного засобу 11 обліку електроенергії з метою несанкціонованого підключення, на виході блоку порівняння 7 з'явиться сигнал, що впливає на вихідний блок 8. Поява сигналу на вході вихідного блоку 8 приводить до вимикання комутаційного апарата 9 і блокуванню його наступного ввімкнення протягом визначеного часу. Після закінчення часу блокування комутаційного апарата 9 відбудеться його автоматичне включення. Таким чином, реалізація пристрою дозволяє: - виключити безоблікове споживання електроенергії при несправності індукційних засобів обліку чи навмисного втручання в їх роботу; - забезпечити автоматичний контроль індукційних засобів обліку електроенергії, припинення і відновлення подачі електроенергії споживачу залежно від їх справності. 5 Комп’ютерна в ерстка В. Клюкін 79846 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
