Пристрій для вимірювання відносних втрат зерна

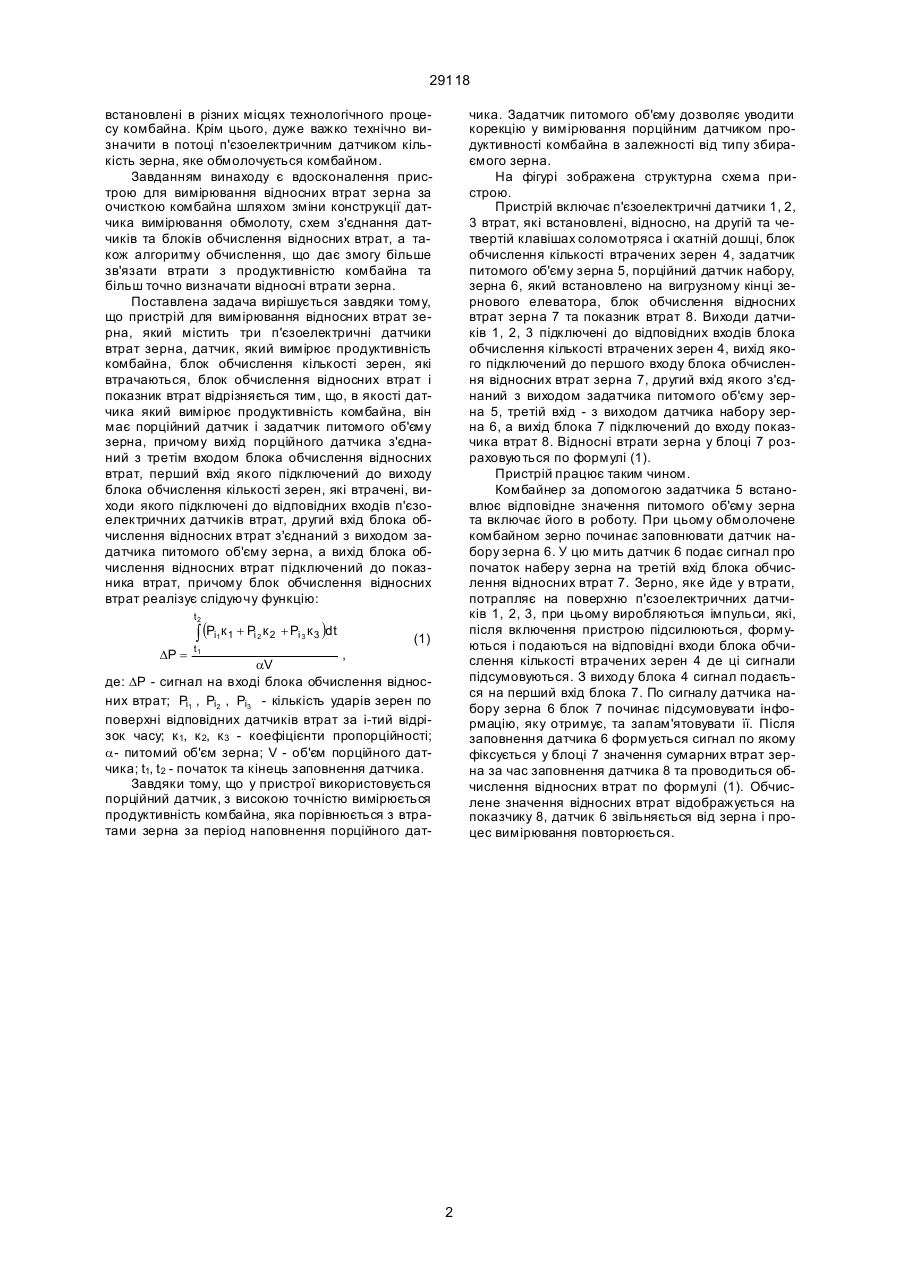

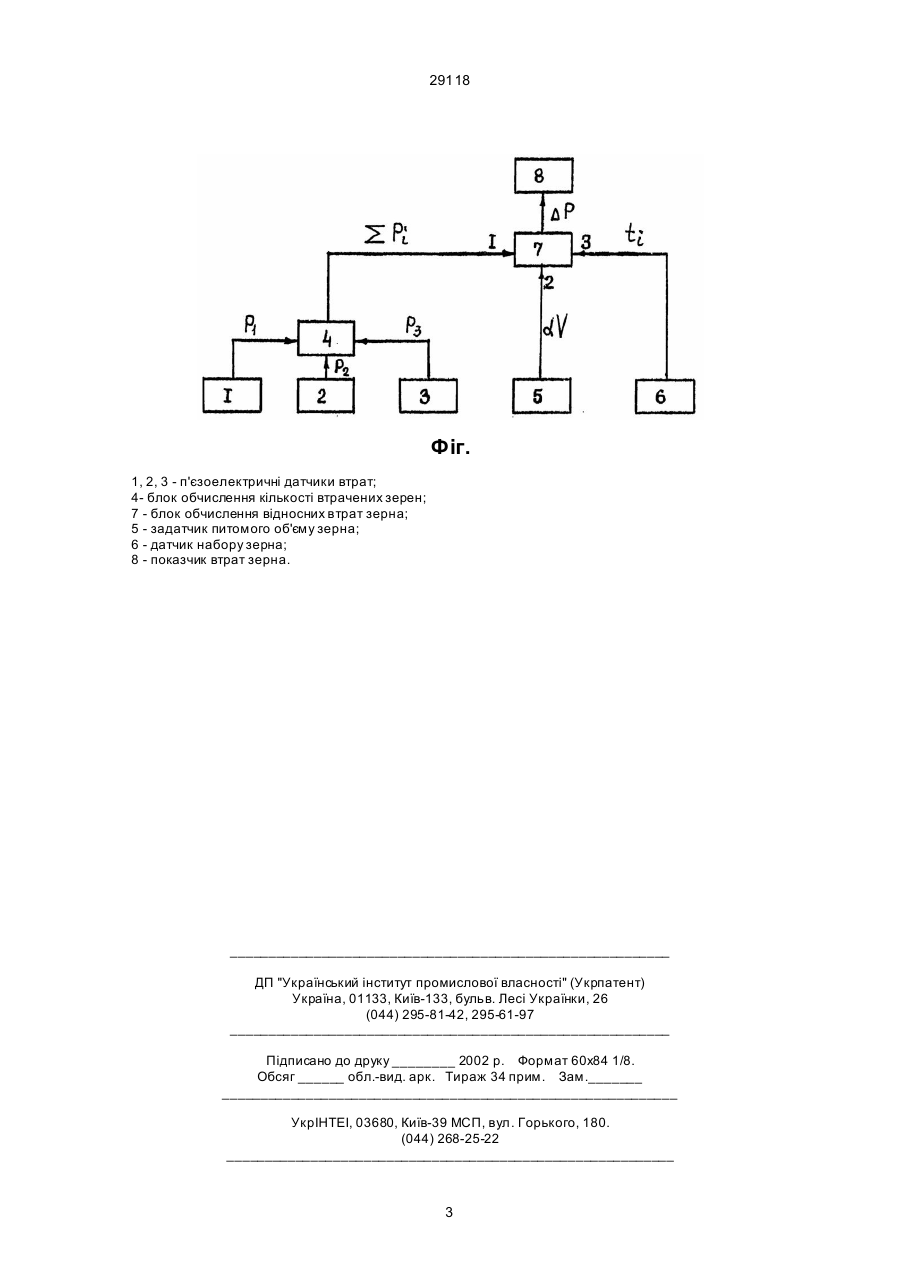

Пристрій для вимірювання відносних втрат зерна, який містить три п'єзоелектричні датчики втрат зерна, датчик, який вимірює продуктивність комбайна, блок обчислення кількості зерен, які втрачаються, блок обчислення відносних втрат і показчика втрат, який відрізняється тим, що як датчик, який вимірює продуктивність комбайна, має порційний датчик і задатчик питомого об'єму зерна, причому ви хід порційного датчика з'єднаний з третім входом блока обчислення відносних втрат, перший вхід якого підключений до виходу блока обчислення кількості зерен, які втрачені, ви ходи якого підключені до відповідних входів п'єзоелектричних датчиків втрат, другий вхід блока обчислення відносних втрат з'єднаний з виходом задатчика питомого об'єму зерна, а вихід блока обчислення відносних втрат підключений до показчика втрат, причому блок обчислення відносних втрат реалізує таку функцію: Винахід відноситься до сільського господарства, а саме до автоматизації у рослинництві. Відомий пристрій для вимірювання втрат за молотаркою комбайна, який включає у себе п'єзоелектричний датчик, високочастотний фільтр, підсилювач, задатчик рівней дискримінації, амплітудні дискримінатори, лічильники імпульсів, блок обчислення втрат та індикатор втрат (А.с. СРСР № 1595380 М.Kл. А01Д41/12, 30.09.1990). Недоліком цього пристрою ‘ те, що він вимірює абсолютні втрати незалежно від кількості зерна, яке обмолочує комбайн. Це означає, що збільшення урожайності збираємої культури, відповідно за показниками пристрою вимірювання втрат, призводить до зменшення робочої швидкості та продуктивності комбайна нижче оптимальної. Це, в свою чергу, збільшує загальні втрати урожаю через подовження строків збирання. Відомий пристрій для вимірювання відносних втрат зерна, який містить три п'єзоелектричні датчики втрат зерна, п'єзоелектричний датчик, який вимірює продуктивність комбайна, блок обчислен ня кількості зерен які втрачаються, блок обчислення відносних втрат і показник втрат. П'єзоелектричні датчики втрат зерна встановлені на клавішах соломотряса і скатній дошці, а вимірювач продуктивності комбайна -на дні решітного стану. Сигнали вказаних датчиків поступають відповідно в канали втрат та подачі зерна в бункер, де формуються у прямокутні імпульси з постійною тривалістю та амплітудою (кількість імпульсів дорівнює кількості ударів зерен по мембрані датчика), які поступають у схему відношення. З виходу схеми відношення, сигнал пропорційний відносним втратам, подається на показник втрат. Цей пристрій найбільш близький до пристрою, який пропонується, по технічній суті, а тому прийнятий як прототип (Автоматика і автоматизація мобільних сільськогосподарських машин. Г.Р. Носов і ін. – К.: Ви ща школа, 1984. - 274 с.). Відомий пристрій не дає змогу отримати достовірну інформацію про відносні втрати зерна тому, що по суті вимірює значення втрат і обмолоту зерна, які не зв'язані між собою, оскільки датчики t2 ò (Pi1к 1 + Pi 2 к 2 + Pi 3 к 3 )dt DP = t1 aV , (19) UA (11) 29118 (13) A де DP – сигнал на виході блока обчислення відносних втрат; Pi1 , Pi2 , Pi3 – кількість ударів зерен по поверхні відповідних датчиків втрат за і-тий відрізок часу; к 1, к 2, к 3 – коефіцієнти пропорційності; a - питомий об'єм зерна; V - об'єм порційного датчика; t1, t2 – початок і кінець заповнення датчика. 29118 встановлені в різних місцях технологічного процесу комбайна. Крім цього, дуже важко технічно визначити в потоці п'єзоелектричним датчиком кількість зерна, яке обмолочується комбайном. Завданням винаходу є вдосконалення пристрою для вимірювання відносних втрат зерна за очисткою комбайна шляхом зміни конструкції датчика вимірювання обмолоту, схем з'єднання датчиків та блоків обчислення відносних втрат, а також алгоритму обчислення, що дає змогу більше зв'язати втрати з продуктивністю комбайна та більш точно визначати відносні втрати зерна. Поставлена задача вирішується завдяки тому, що пристрій для вимірювання відносних втрат зерна, який містить три п'єзоелектричні датчики втрат зерна, датчик, який вимірює продуктивність комбайна, блок обчислення кількості зерен, які втрачаються, блок обчислення відносних втрат і показник втрат відрізняється тим, що, в якості датчика який вимірює продуктивність комбайна, він має порційний датчик і задатчик питомого об'єму зерна, причому вихід порційного датчика з'єднаний з третім входом блока обчислення відносних втрат, перший вхід якого підключений до виходу блока обчислення кількості зерен, які втрачені, виходи якого підключені до відповідних входів п'єзоелектричних датчиків втрат, другий вхід блока обчислення відносних втрат з'єднаний з виходом задатчика питомого об'єму зерна, а вихід блока обчислення відносних втрат підключений до показника втрат, причому блок обчислення відносних втрат реалізує слідуючу функцію: чика. Задатчик питомого об'єму дозволяє уводити корекцію у вимірювання порційним датчиком продуктивності комбайна в залежності від типу збираємого зерна. На фігурі зображена структурна схема пристрою. Пристрій включає п'єзоелектричні датчики 1, 2, 3 втрат, які встановлені, відносно, на другій та четвертій клавішах соломотряса і скатній дошці, блок обчислення кількості втрачених зерен 4, задатчик питомого об'єму зерна 5, порційний датчик набору, зерна 6, який встановлено на вигрузному кінці зернового елеватора, блок обчислення відносних втрат зерна 7 та показник втрат 8. Виходи датчиків 1, 2, 3 підключені до відповідних входів блока обчислення кількості втрачених зерен 4, вихід якого підключений до першого входу блока обчислення відносних втрат зерна 7, другий вхід якого з'єднаний з виходом задатчика питомого об'єму зерна 5, третій вхід - з виходом датчика набору зерна 6, а вихід блока 7 підключений до входу показчика втрат 8. Відносні втрати зерна у блоці 7 розраховуються по формулі (1). Пристрій працює таким чином. Комбайнер за допомогою задатчика 5 встановлює відповідне значення питомого об'єму зерна та включає його в роботу. При цьому обмолочене комбайном зерно починає заповнювати датчик набору зерна 6. У цю мить датчик 6 подає сигнал про початок наберу зерна на третій вхід блока обчислення відносних втрат 7. Зерно, яке йде у втрати, потрапляє на поверхню п'єзоелектричних датчиків 1, 2, 3, при цьому виробляються імпульси, які, після включення пристрою підсилюються, формуються і подаються на відповідні входи блока обчислення кількості втрачених зерен 4 де ці сигнали підсумовуються. З виходу блока 4 сигнал подається на перший вхід блока 7. По сигналу датчика набору зерна 6 блок 7 починає підсумовувати інформацію, яку отримує, та запам'ятовувати її. Після заповнення датчика 6 формується сигнал по якому фіксується у блоці 7 значення сумарних втрат зерна за час заповнення датчика 8 та проводиться обчислення відносних втрат по формулі (1). Обчислене значення відносних втрат відображується на показчику 8, датчик 6 звільняється від зерна і процес вимірювання повторюється. t2 ò (Pi1к 1 + Pi 2 к 2 + Pi 3 к 3 )dt DP = t1 (1) , aV де: DР - сигнал на вході блока обчислення відносних втрат; Pi1 , Pi2 , Pi3 - кількість ударів зерен по поверхні відповідних датчиків втрат за і-тий відрізок часу; к 1, к 2, к 3 - коефіцієнти пропорційності; a- питомий об'єм зерна; V - об'єм порційного датчика; t1, t 2 - початок та кінець заповнення датчика. Завдяки тому, що у пристрої використовується порційний датчик, з високою точністю вимірюється продуктивність комбайна, яка порівнюється з втратами зерна за період наповнення порційного дат 2 29118 Фіг. 1, 2, 3 - п'єзоелектричні датчики втрат; 4- блок обчислення кількості втрачених зерен; 7 - блок обчислення відносних втрат зерна; 5 - задатчик питомого об'єму зерна; 6 - датчик набору зерна; 8 - показчик втрат зерна. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
