Кабель радіочастотний

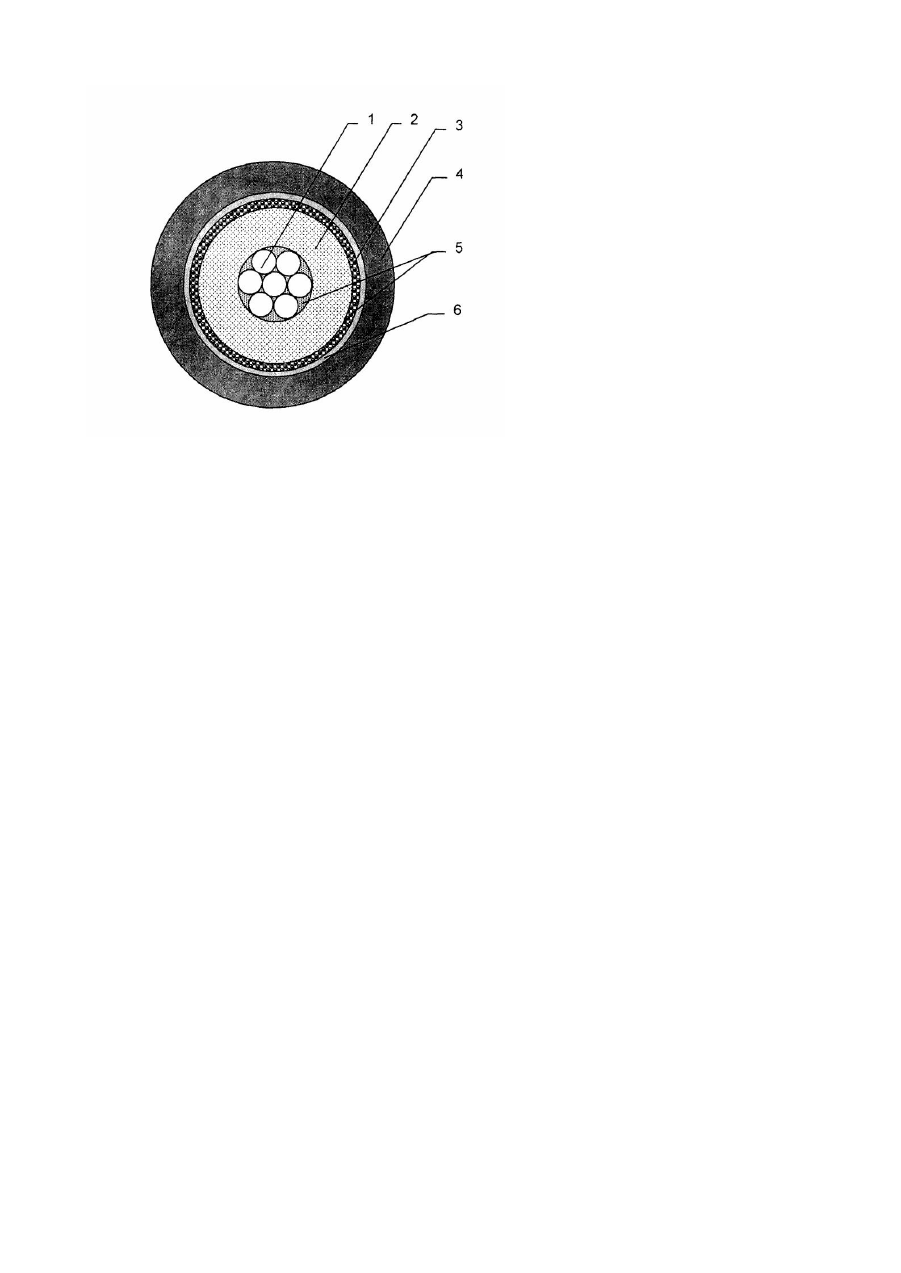

Корисна модель відноситься до області електротехніки, а саме до конструкцій радіочастотних кабелів, призначених для передачі високочастотних радіо і телевізійних сигналів. Найближчим аналогом є радіочастотний кабель, що включає внутрішній провідник , суцільну поліетиленову ізоляцію, зовнішній провідник у вигляді обплетення з мідних дротів і зовнішню оболонку. [Радиочастотные кабели. ГОСТ 11326.0-78. Кабель радиочастотный РК 50-13-17. ГОСТ 11326.48-79]. Недоліком зазначеного кабелю є те, що він не може бути використаний у населеному і ненаселеному підвідному об'єктах, де потрібно надійний захист від проникнення води по кабелі при його ушкодженні, оскільки вода має можливість безперешкодно проникати по повітряних порожнечах між елементами конструкції кабелю і викликати аварійну ситуацію на об'єкті. В основу корисної моделі поставлена задача створити таку конструкцію радіочастотного кабелю, у якій за рахунок уведення нових елементів і матеріалів, нового розташування конструктивних елементів була б забезпечена подовжня герметичність кабелю при гідростатичному тиску на великих глибинах. Рішення поставленої задачі досягається тим, що в кабелі радіочастотному, що містить внутрішній провідник з однієї чи декількох мідних дротів, суцільну поліетиленову ізоляцію, зовнішній провідник у вигляді обплетення мідними дротами і захисною оболонкою, відповідно до корисної моделі всі повітряні порожнини між конструктивними елементами кабелю заповнені герметизуючим складом і додатково має елемент, що скріплює по зовнішньому провіднику. Герметизуючий склад може бути виконаний на основі поліізобутилену. Зовнішній провідник може бути виконаний у вигляді повиву з мідних дротів, причому напрямок повиву збігається з напрямком скрутки внутрішнього провідника. Елемент, який скріплює може бути виконаний у вигляді обмотки полівінілхлоридною плівкою, накладеною з перекриттям не більш 5%. Перевагою зазначеного кабелю радіочастотного є те, що заповнення всіх повітряних проміжків усередині конструкції кабелю герметизуючим складом на основі поліізобутилену, що має високу адгезію і механічну міцність зв'язку з елементами конструкції кабелю, забезпечує подовжню герметичність кабелю при гідростатичному тиску на великих глибинах. При цьому зберігаються всі електричні і фізико-механічні параметри, притаманні найближчий аналогові, для передачі радіо і телевізійних інформаційних сигналів. Виконання зовнішнього провідника у вигляді повиву дозволяє трохи знизити масу і діаметр кабелю в порівнянні з зовнішнім провідником у вигляді обплетення. При накладенні повиву в напрямку, що збігається з напрямком скрутки внутрішнього провідника, знижуються втрати електромагнітної енергії (коефіцієнт загасання) при передачі сигналів по кабелю. Додаткова обмотка, що скріплює з полівінілхлоридної плівки є технологічним елементом для герметизації границі переходу між зовнішнім провідником і захисною оболонкою з полівінілхлоридного пластикату. Пропонований кабель схематично представлений у поперечному перерізі на фігурі, де 1 - внутрішній провідник, 2- суцільна поліетиленова ізоляція, 3 - зовнішній провідник, 4 - захисна оболонка, 5- склад, що герметизує, 6 - елемент, що скріплює . Кабель радіочастотний містить внутрішній провідник 1 з однієї чи декількох мідних дротів, покритий суцільною поліетиленовою ізоляцією 2, зовнішній провідник 3 з мідних дротів і захисну оболонку 4. Усі повітряні порожнини між конструктивними елементами кабелю заповнені герметизуючим складом 5, кабель додатково має елемент 6, що скріплює, по зовнішньому провіднику 3. Приклад. Кабель радіочастотний має внутрішній провідник 1 із семи скручених мідних дротів 7х1,33мм , усі повітряні порожнини між дротами заповнені герметизуючим складом 5 на основі поліізобутилену, що накладений за допомогою спеціального пристосування перед екструдером для накладення ізоляції 2, що виконана суцільною з поліетилену товщиною 4,5мм. Поверх ізоляції 2 накладений зовнішній провідник 3, що виконаний у вигляді повиву з мідних дротів діаметром 0,2мм, причому напрямок повиву збігається з напрямком скрутки внутрішнього провідника 1. Зовнішній провідник у вигляді повиву покритий складом 5, що заповнює та герметизує і елементом 6, що скріплює, виконаним у вигляді обмотки полівінілхлоридною плівкою, накладеною з перекриттям 5 % для кращої герметизації. Зовнішня оболонка 4 накладена з полівінілхлоридного пластикату, що зварюється з елементом 5, що скріплює.
