Кабель зв`язку симетричний магістральний

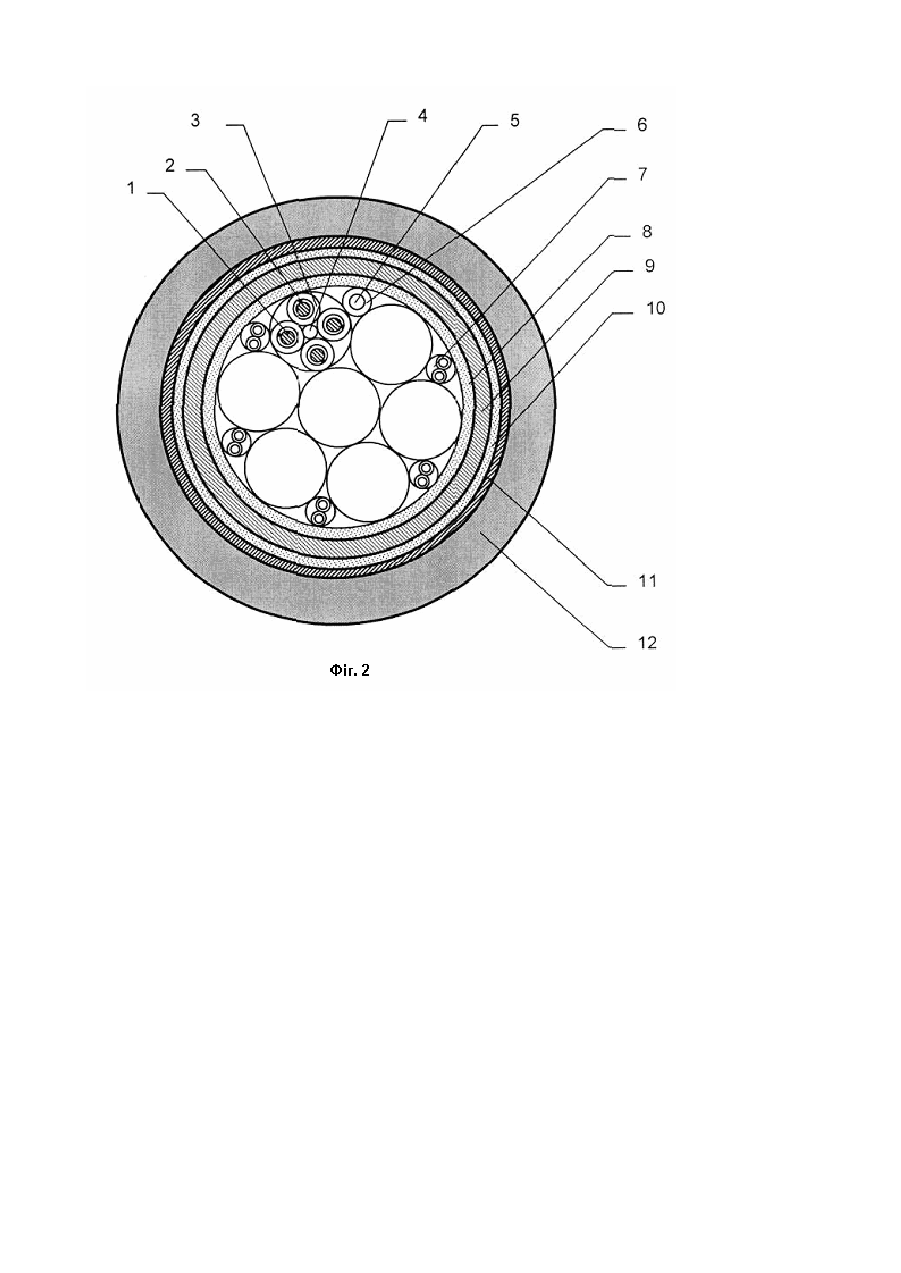

Корисна модель відноситься до області електротехніки, а саме до кабелів зв'язку симетричних магістральних, котрі призначені для прокладки уздовж електрифікованих залізниць, а також для увідних пристроїв. Відомий кабель зв'язку симетричний магістральний, у якому кожна струмопровідна жила з мідного дроту обмотана поліетиленовим корделем діаметром 0,65мм і покрита трубчастою поліетиленовою ізоляцією з товщиною стінки 0,23мм. Чотири ізольованих жили з різним розцвіченням корделя чи трубки скручені навколо поліетиленового корделя діаметром 1,05мм у зоряну четвірку (діаметр четвірки 6,7мм) із кроком не більш 300мм. У четвірці дві жили, розташовані по діагоналі, утворюють робочу симетричну пару. Допоміжні пари виготовлені з мідного дроту діаметром 0,7мм із суцільною поліетиленовою ізоляцією товщиною0,45 мм. Допоміжна жила діаметром 0,7мм мае переривчасту поліетиленову ізоляцію товщиною 0,45мм. Зоряні четвірки, допоміжні пари і допоміжна жила скручені в сердечник, поверх якого накладена поясна ізоляція, що складається з однієї пластмасової стрічки, однієї стрічки кабельного папера, шести-восьми паперових корделів і двох стрічок кабельного папера. Допускається поясна ізоляція у вигляді обмотки однією пластмасовою стрічкою і п'ятьма-шістьма стрічками кабельного папера, що накладені з перекриттям. Поверх поясної ізоляції накладена алюмінієва чи свинцева оболонка. Кабель може мати захисні покриви і захисний шланг із поліетиленової композиції. Високочастотні ланцюги кабелів ущільнюються системами К-60 у діапазоні частот до 252кГц і забезпечують передачу дистанційного харчування проміжної апаратури напругою постійного струму до 1000В чи перемінного струму до 690В. [«Кабелі зв'язку симетричні високочастотні з кордельно-поліетиленовою ізоляцією». ТУ У 3.6705798014-018-98]. Однак зазначений кабель має недоліки: високий омічний опір, низькі показники по параметрах перехідне загасання на ближньому кінці і захищеність на далекому кінці на високих частота х. В основу дійсної корисної моделі поставлена задача створити таку конструкцію кабелю зв'язку симетричного магістрального, у якій за рахунок нового взаємного розташування елементів, нового їхнього конструктивного виконання були б забезпечені високі електричні параметри. Поставлена задача вирішується тим, що в кабелі зв'язку симетричному магістральному, що утримує струмопровідні жили з кордельно-трубчастою поліетиленовою ізоляцією, які скручені навколо пластмасового корделя в зоряні четвірки, що скручені спільно, принаймні, з однією допоміжною жилою і допоміжною парою чи без неї в сердечник, покритий, послідовно нанесеними шарами поясної ізоляції і металевою оболонкою, відповідно до корисної моделі струмопровідна жила виконана однодротовою мідною з діаметром дроту в межах 1,05-1,2мм, поліетиленовий кордель накладений на неї у вигляді спіралі з діаметром у межах 0,65-0,75мм, при цьому ізольовані струмопровідні жили скручені в четвірки з кроком не більш 300мм, а допоміжні жили виконані з мідного дроту діаметром у межах 0,7-0,9мм. Завдяки збільшенню діаметра струмопровідних жил з 1,05мм до 1,2мм, а допоміжних жил з 0,7мм до 0,9мм значно зменшується електричний опір жил (до 25%), при цьому омічна асиметрія жил у робочій парі зменшується більш ніж на 12%. Накладення на жилу поліетиленового корделя у вигляді спирали зі збільшенням кроку з 5мм до 9мм і збільшенням діаметра корделя з 0,65мм до 0,75мм дозволяє одержати високі показники по електричних характеристиках: перехідне загасання на ближньому кінці між парами високочастотних четвірок не менш 29дБ на частотах до 17000кГц, захищеність на далекому кінці не менш 21дБ на частотах до 17000кГц (у прототипу обидві ці характеристики не нормуються). З'явилася можливість використовувати пропонований кабель для цифрових систем передачі зі швидкістю 34368кбит з напівтактовою частотою 17184кГц. Суміжні високочастотні четвірки можуть бути виконані з відношенням кроків скрутки в межах 1,2-1,3 рази, що дозволяє збільшити перехідне загасання. Суміжні пари допоміжних жил можуть бути виконані з різними кроками скрутки, що підвищує перешкодозахищеність кабелю. Допоміжна жила може бути виконана з переривчастою поліетиленовою ізоляцією, що дозволяє контролювати можливе ушкодження кабелю. Металева оболонка може бути виконана алюмінієвою чи свинцевою, що дозволяє захистити кабель на всій будівельній довжині від улучення вологи. Кабель додатково може бути постачений захисними покривами, що дозволяє збільшити його корозійну стійкість. Кабель додатково може бути постачений бронею, що дозволяє підсилити кабель від різних механічних навантажень, а також від впливу сильних електромагнітних полів. Кабель додатково може бути постачений захисним шлангом з поліетиленової композиції, що значно збільшує надійність і термін служби кабелю. Пропонований кабель схематично представлений у поперечному перерізі на фіг. 1 і 2. На фіг. 1 даний кабель з чотирьох скручених четвірок, однієї допоміжної жили й однієї допоміжної пари. На фіг. 2 даний кабель із семи скручених четвірок, однієї допоміжної жили і п'яти допоміжних пар. На фігурах показані: 1 - однодротова мідна жила, 2 - кордель у вигляді спіралі, 3 - поліетиленова трубчаста ізоляція, 4 - центральний пластмасовий кордель, 5 - допоміжна жила, 6 - ізоляція, 7 - допоміжна пара ізольованих жил, 8 - поясна ізоляція, 9 - металева оболонка, 10 - захисні покриви, 11 - броня, 12 - захисний шланг. Кабель зв'язку симетричний магістральний містить струмопровідні жили 1 з ізоляцією з корделя 2 у вигляді спіралі і трубчастої поліетиленової ізоляції З, які скручені навколо центрального пластмасового корделя 4 у зоряні четвірки, що скручені спільно, принаймні, з однією допоміжною жилою 5 і допоміжною парою 7 чи без неї в сердечник, покритий, послідовно нанесеними шарами поясної ізоляції 8, і металевою оболонкою 9. У кабелі струмопровідна жила 1 виконана однодротовою з діаметром дроту в межах 1,05-1,2мм, поліетиленовий кордель 2 накладений на жилу 1 у вигляді спирали з кроком 5-9мм і виконаний з діаметром у межах 0,65-0,75мм, при цьому ізольовані струмопровідні жили 1 скручені навколо центрального пластмасового корделя 4 у зоряні четвірки з кроком не більш 300мм, а допоміжні жили 5 і 7 виконані з мідного дроту діаметром у межах 0,7-0,9мм. Приклад. Кабель зв'язку симетричний магістральний (фіг. 2) містить чотири високочастотні і три низькочастотні четвірки, п'ять допоміжних пар і одну допоміжну жилу. У кабелі кожна струмопровідна жила 1 виконана з мідного дроту діаметром 1,2мм, має ізоляцію з поліетиленового корделя 2 діаметром 0,75мм, навитого на корделеобмотчику навколо жили 1 у вигляді відкритої спіралі з кроком 8мм, і покрита поліетиленовою ізоляцією 3 на екструзійній лінії. Чотири ізольовані жили 1 з різним розцвіченням корделя 2 скручені навколо центрального поліетиленового корделя 4 діаметром 1,15мм у зоряну четвірку з кроком не більш 300мм, Допоміжна жила 5 виконана з мідного дроту діаметром 0,9мм і має переривчасту ізоляцію 6 для контролю можливого ушкодження кабелю. П'ять допоміжних пар 7 виготовлені з мідного дроту діаметром 0,9мм, покритого суцільною поліетиленовою ізоляцією, накладеною на екструзійній лінії. Ізольовані жили скручені в пари 7. Сім зоряних четвірок, п'ять допоміжних пар 7 і одна допоміжна жила 5 скручені в сердечник на повивній машині. При цьому чотири суміжні високочастотні четвірки виконані з відношенням кроків скрутки в 1,3 рази, а три низькочастотні четвірки виконані з однаковими кроками скрутки. Суміжні пари 7 допоміжних жил виконані з різними кроками скрутки величиною не більш 100мм. Скручений сердечник покритий поясною ізоляцією 8, що складається з однієї пластмасової стрічки, однієї стрічки кабельного папера, восьми паперових корделів і двох стрічок кабельного папера, накладених з перекриттям за допомогою обмотчика. Поверх поясної ізоляції 8 накладена на алюмінієвому пресі алюмінієва оболонка 9, захисні покриви 10 і броня 11 із двох сталевих оцинкованих стрічок, які накладені на броніровочній машині. Зверху накладений екструзією захисний шланг 12 із поліетиленової композиції.
