Внутрішньокістковий коагулятор

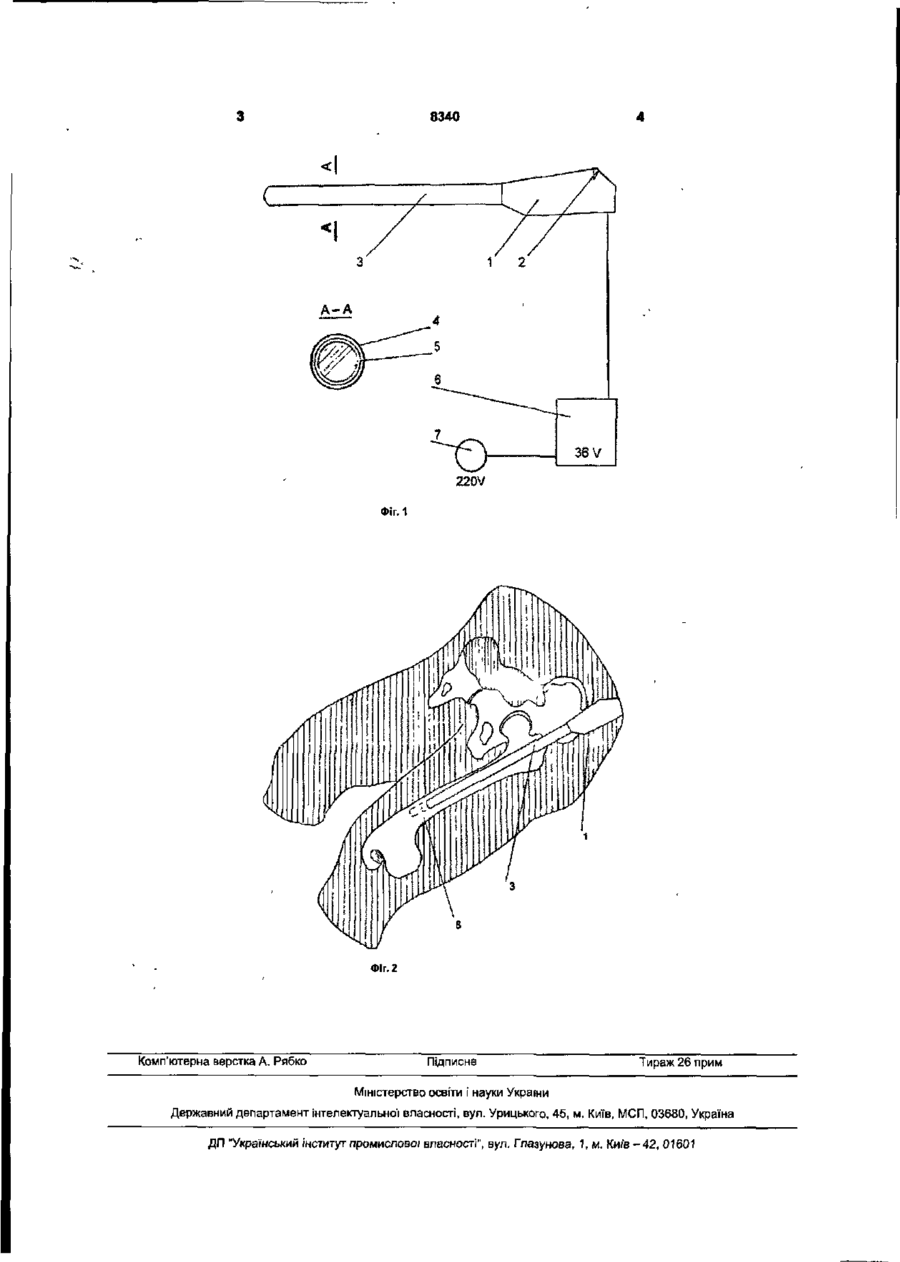

Внутрішньокістковий коагулятор, який відрізняється тим, що в ньому міститься нитка накалювання у герметичному порожнистому стрижні з можливістю автоматичного регулювання температури і впливу на стінки внутрішньокісткового каналу на всьому його протязі. Корисна модель відноситься до галузі медицини, а саме до травматології й ортопедії'. Відомий "Холоднополум'яний аргонний коагулятор" (а.с №2138213), який складається з генератора, голчастого електрода, виносної голівки (плазмотрона), газодинамічного блоку, ножної педалі керування. Недоліком данного коагулятора не можливість роботи пристрою у замкнутому середовищі при впливі електроіскрових розрядів на визначену ділянку тканини. Задачею корисної моделі є створити пристрій, що забезпечив би можливість теплового (коагуляційого) ефекту в замкнутому середовищі (що стосується трубчастої кістки) і на великій площі контакту пристрою з тканиною при визначеній температурі. Поставлена задача пропонованої корисної моделі досягається шляхом установки спіральної нитки накалювання в герметичному порожнистому стрижні з можливістю автоматичного регулювання температури і впливу на стінки внутрішньокісткового каналу на всьому його протязі. На Фіг.1- схема внутрішньокісткового коагулятора. На Фіг.2 - схема установки внутрішньокісткового коагулятора в кістку. Внутрішньокістковий коагулятор (Фіг.1) містить: ручку 1, усередині якої знаходиться редуктор температур (інтервал температур від бОгрд. до 80грд.), працюючий в автоматичному режимі; індикаторну лампочку 2 на панелі ручки 1; робочу частину 3, представлену у виді порожнього стрижня, що містить кожух 4 і розташовану всередині спіраль накалювання 5 (перетин А-А); випрямляч 6 і джерело живлення 7 Технічні лані внутрішньокісткового коагулятора1 робоча напруга - 36 вольт; споживана потужність - 15Ватт; рід струму - перемінний; інтервал робочих температур від бОгрд. до 80грд.; час розігріву робочої частини до температури 80грд. не більш; опір ізоляції- 1Мом; розміри робочої частини; діаметр - 10,5мм, довжина - 420мм. Робота внутрішньокістковіїм коагулятором здійснюється в такий спосіб. Після проведення фрезерування каналу в трубчастій кістці для зупинки внутрішньокістковоі кровотечі необхідно провести наступні заходи: випрямляч 6 (Фіг.1) підключається до джерела перемінного струму 7, редуктор ручки 1 коагулятора підключається до випрямляча 6, при цьому на панелі ручки 1 загорається індикаторна лампочка 2, відбувається накалювання спіралі 5 розташованої' в кожусі 4 робочі частини 3 представленої у виді герметичного порожнього стрижня. Робоча частина 3 вставляється в створений канал кістки 8 (Фіг.2). Пропонований пристрій забезпечує швидку зупинку внутрішньокісткової кровотечі (трубчаста кістка) на всьому протязі фрезерованого каналу при визначеній температурі, що значно знижує ризик операційних ускладнень. Компактність пристрою, простота в роботі і безпека в експлуатації скорочує час операції і робить його безпечним як для пацієнта, так і для хірурга. СО 00 8340 1 2 A-A 220V Фіг. 1 Фіг. 2 Комп'ютерна верстка А. Рябко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
