Кріплення підвісне

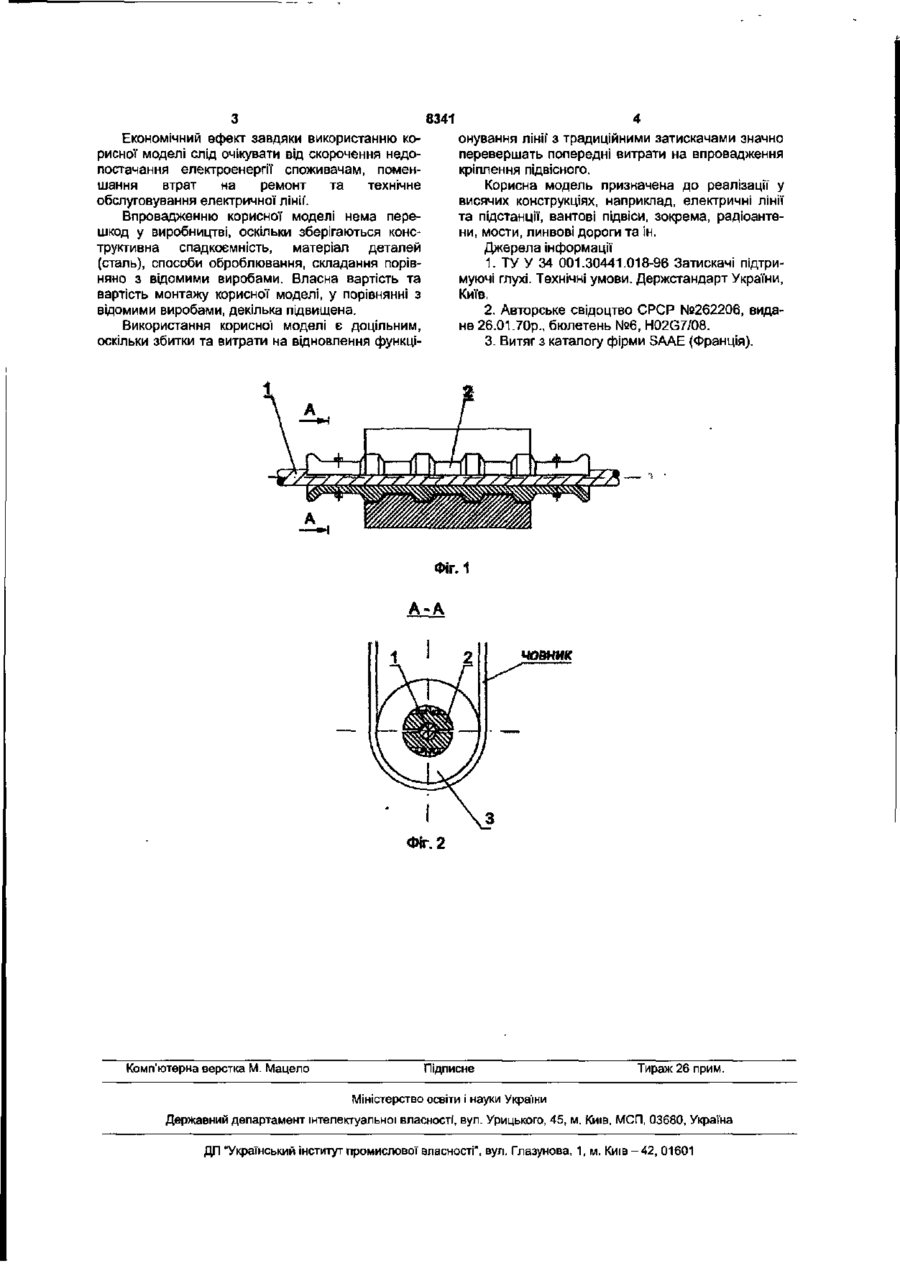

Кріплення підвісне, що складається із сталевого штампованого човника та затискного пристрою з U-подібних болтів та прокладок, яке відрізняється тим, що затискний пристрій додатково містить рознімний циліндричний корпус, всередині якого розміщена циліндрична рознімна муфта з можливістю прокручування в ньому, при цьому вони сполучені по поверхні, що має гребінчастий профіль. Корисна модель призначена для застосування переважно в спорудах електричних мереж і належить до номенклатури лінійної арматури За функційним призначенням кріплення підвісне являє собою виріб, - складальну одиницю висячого з'єднання електричного проводу (грозовідвідної линви) з несівною будівною конструкцією об'єкту електричних мереж (підстанція, понадземна лінія), тобто в ньому здійснюється обпирання проводу у висячій механічній системі. Відомий затискач підтримуючий глухий [1, 2] складається з таких основних елементів: із сталевого штампованого човника, затискального пристрою з U-подібних болтів з прокладками. Підвіс підтримуючий з проводом у затискачі в умовах експлуатації відхиляється від вертикальної вісі. Відхил глухо затисненого проводу призводить до скручування проводу покрай човника Від скручування з часом провід руйнується від втоми матеріалу. В світовій практиці проблема підвищення надійності електричних проводів, защемлення в кріпильниках, вирішується через підсилення проводу в місцях затиску. Як свідчить каталог закордонної лінійної арматури фірми SAAE [3], є спосіб захисту проводу від зруйнування через накладання поверх нього армувального шару певної довжини з комплектів формованих дротів. За сукупністю ознак найбільш близьким до корисної моделі є затискач підтримуючий глухий [1]. В основу корисної моделі кріплення підвісного поставлено завдання на подовження живучості проводу, що розв'язується через конструктивне рішення, тобто, створюється виріб, в якому затис неному елементу забезпечується можливість обертання. Через відозміну обпирання провід вивільняється від необхідності протидіяти силам скруту в умовах експлуатації під час дій вітру та крутіння проводу від змін навантаг Шарнірне обпирання проводу створить нестримувану коливну масу з природним пригніченням коливань через розподіл кількості руху по усій висячій системі та через тертя ковзання. Кріплення підвісне складено із сталевого штампованого човника, затискального пристрою з Uподібних болтів та передавальної циліндричної муфти (2), зображеній на Фіг.1, яка справлятиме функцію шарнірного обпиртя проводу (линви) Технологію монтажу складають такі операції: - накладання на провід (1) двох частин сталевої передавальної муфти (2) з зовнішнім гребінчастим профілем, які стягуються болтами до купи; - укладання проводу з муфтою у нижню долю циліндричного корпусу (3) з відбитковим відносно муфти профілем, яка розташована у човнику кріпильника підвісного; - накладають на муфту верхню долю корпусу; - корпус і човник стягуються U - подібними болтами. Застосування у практиці корисної моделі кріплення підвісного слугує поліпшенню технічного рівня конструкційномеханічної частини понадземної електричної лінії, а саме: - підвищенню довговічності проводів; - підвищенню надійності споруди в цілому; - поменшанню експлуатаційних витрат; - нейтралізації динамічних навантаг від "галопування" проводів, короткого замкнення та ін. СО 8341 Економічний ефект завдяки використанню корисної моделі слід очікувати від скорочення недопостачання електроенергії споживачам, поменшання втрат на ремонт та технічне обслуговування електричної лінії. Впровадженню корисної моделі нема перешкод у виробництві, оскільки зберігаються конструктивна спадкоємність, матеріал деталей (сталь), способи оброблювання, складання порівняно з відомими виробами. Власна вартість та вартість монтажу корисної моделі, у порівнянні з відомими виробами, декілька підвищена. Використання корисної моделі є доцільним, оскільки збитки та витрати на відновлення функці у-у-у онування лінії з традиційними затискачами значно перевершать попередні витрати на впровадження кріплення підвісного. Корисна модель призначена до реалізації у висячих конструкціях, наприклад, електричні лінії та підстанції, вантові підвіси, зокрема, радіоантени, мости, линвові дороги та ін. Джерела інформації 1. ТУ У 34 001.30441.018-96 Затискачі підтримуючі глухі. Технічні умови. Держстандарт України, Київ. 2. Авторське свідоцтво СРСР №262206, видане 26.01.70р, бюлетень №6, H02G7/08. 3. Витяг з каталогу фірми SAAE (Франція). Г-7 / 7~у у -у—у у-у~~у у-р Фіг. 2 Комп'ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вуп. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
