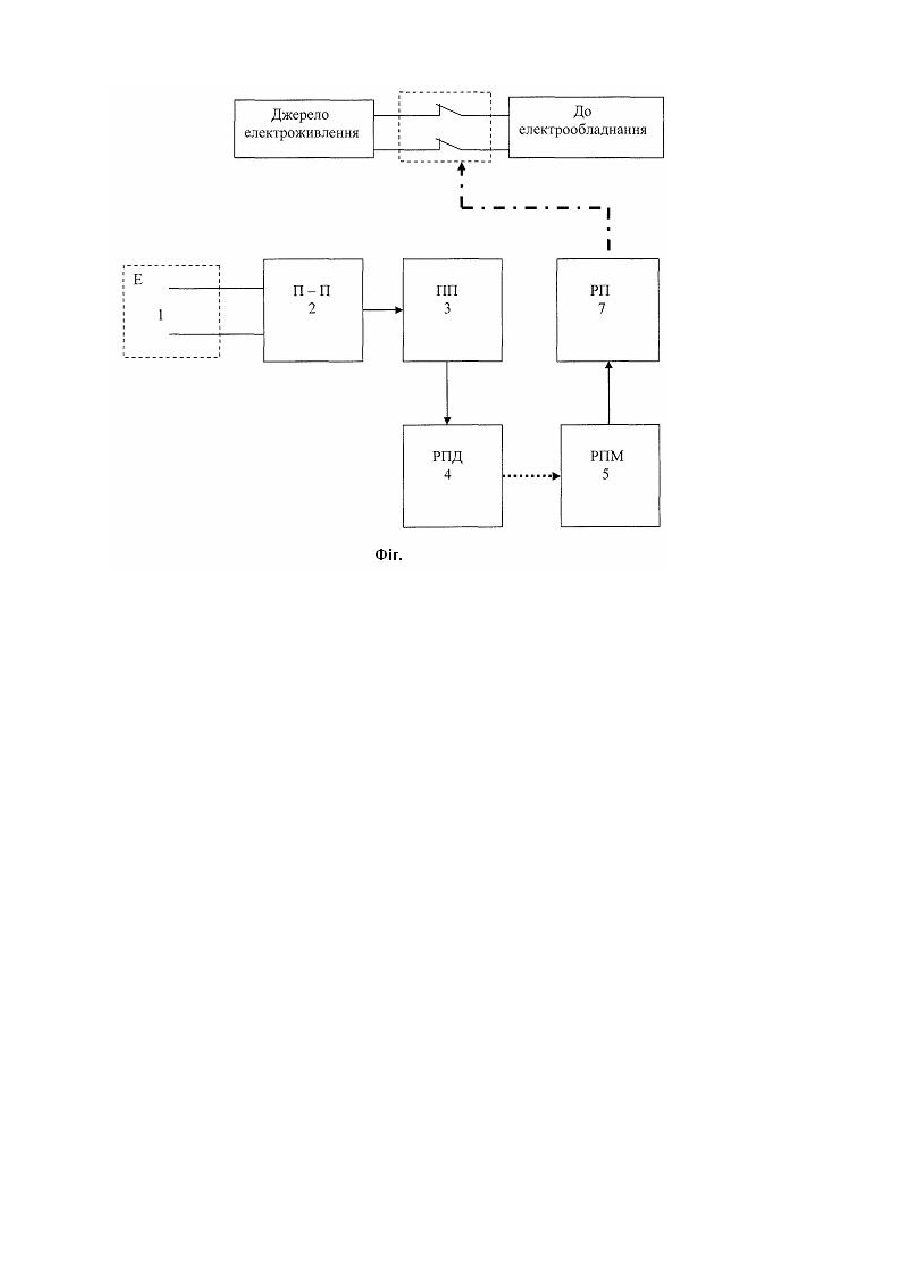

Система захисту людини від ураження електричним струмом

Передбачуваний винахід відноситься до систем та пристроїв захисту виробничого персоналу промислових підприємств від негативних техногенних факторів, зокрема до систем захисту людини від поразки електричним струмом при випадковому контакті її тіла із струмонесучими частинами електроустаткування, що знаходяться під небезпечною напругою. Відомі різні пристрої пасивного й активного захисту людини від вражаючих факторів електричного струму. До пасивних можна віднести пристрої які засновані на застосуванні різних електроізолюючих матеріалів і конструктивних заходів, що не допускають контакту людини із струмопровідними елементами електроустаткування. З активних систем захисту широко відомий, наприклад, пристрій захисного відключення (ПЗВ), дивись, наприклад: http://remus.ice.ru/, http://volt-380.narod.ru/s2.html, http://www.energoarhiv.narod.ru/teoria.html. Пристрій захисного відключення або, інакше, пристрій диференціального захисту, що призначений для захисту людей від поразки електричним струмом при контакті з частинами електроустаткування, які знаходяться під напругою, наприклад, при його несправності. З відомих пристроїв та систем найбільш близьким по технічній сутності до передбачуваного винаходу є система захисту людини від поразки електричним струмом, за заявкою, що надійшла до Укрпатенту липня 2006р. Система включає до себе послідовно з’єднані пристрій визначення параметрів струму повз тіло людини, пристрій порівняння та реле відключення потужного електроживлення, при цьому пристрій визначення параметрів струму повз тіло людини складається з двох, як мінімум, електродів, що підключені виходами до підсилювача-перетворювача, а входи електродів підключені безпосередньо до тіла людини. Недоліком цієї системи захисту є те, що як і у відомих аналогах ПЗВ, в неї зв'язок між пристроєм визначення параметрів струму повз тіло людини та реле відключення потужного електроживлення здійснюється за допомогою дротів, що, при розміщенні пристрою визначення параметрів струму безпосередньо на тілі людини, є незручним для неї, особливо у виробничих умовах. Метою передбачуваного винаходу "Система захисту людини від поразки електричним струмом" є забезпечення більшої зручності використання системи. Для досягнення поставленої мети пропонується система захисту людини від поразки електричним струмом, до складу котрої входять реле відключення потужнього електроживлення і послідовно з"єднані пристрій визначення параметрів струму повз тіло людини, що складається з двох, як мінімум, електродів, входи яких підключені безпосередньо до тіла людини, а виходи з"єднані з підсилювачем-перетворювачем, та пристрій порівняння, при цьому послідовно з пристроєм порівняння до неї підключен радіопередавач, який повз радіоканал підключено до радіоприймача, вихід якого підключено до входу реле відключення потужного електроживлення. У передбачуваному пристрої, як винаході, з'явилися нові суттєві ознаки: нове розташування відомих елементів пристрою, додаткові конструктивні елементи, їх розташування та відповідні зв'язки, яких немає в прототипі. Пристрій, що реалізує спосіб, який заявляється, може бути виконано, наприклад, за допомогою послідовно з'єднаних елементів (см. фігуру) На фігурі позначені: 1. Електроди (Е). 2. Підсилювач-перетворювач (П-П). 3. Пристрій порівняння (ПП). 4. Радіопередавач (РПД). 5. Радіоканал (РК). 6. Радіоприймач (РПМ). 7. Реле (Р). На фігурі штрих-пунктирною стрілкою позначено механічний зв'язок між реле та його контактами, а пунктирною стрілкою позначено радіоканал 5 зв'язку. На тілі людини попередньо розміщують, наприклад, у районі серця, чи на правій руці, два електроди 1, які через послідовно з'єднані підсилювач-перетворювач 2, пристрій 3 порівняння та радіопередавач 4 повз радіоканал 5 підключені до радіоприймача 6 і через нього до реле 7, через нормально замкнуті контакти якого до джерела електропостачання підключене промислове електроустаткування. Роботу пристрою, який реалізує спосіб, що заявляється, можна представити у такий спосіб. Попередньо пристрій порівняння 3 налаштовують на граничну величину напруги захисту, що відповідає, наприклад, зменшеної у 10 разів величині напруги між електродами, при якому починаються небажані процеси в м'язах серця. У процесі роботи людини в безпосередній близькості від силового електроустаткування безперервно з електродів 1 знімають напругу пропорційну електричному струму між електродами. Цю напругу через підсилювач-перетворювач 2 подають на пристрій 3 порівняння подають. При відсутності контакту людини з елементами промислового електроустаткування, що знаходиться під напругою, на вхід пристрою 3 порівняння поступає напруга, що відповідає нормальним токам повз тіло людини і не перевищує граничної величини напруги захисту. При контакті людини з електрообладнанням що знаходиться під великою напругою, між електродами 1 з'явиться напруга, що перевищує в 10 і більше разів напругу захисту. На виході пристрою порівняння з'явиться сигнал, який через радіопередавач 4 і радіоканал 5 зв'язку буде передано до радіоприймача 6 і далі до реле 7 відключення потужного електроживлення, яке спрацює і своїми контактами відключить електропостачання від електрообладнання у контакті з яким знаходиться тіло людини.
