Оптичний екран

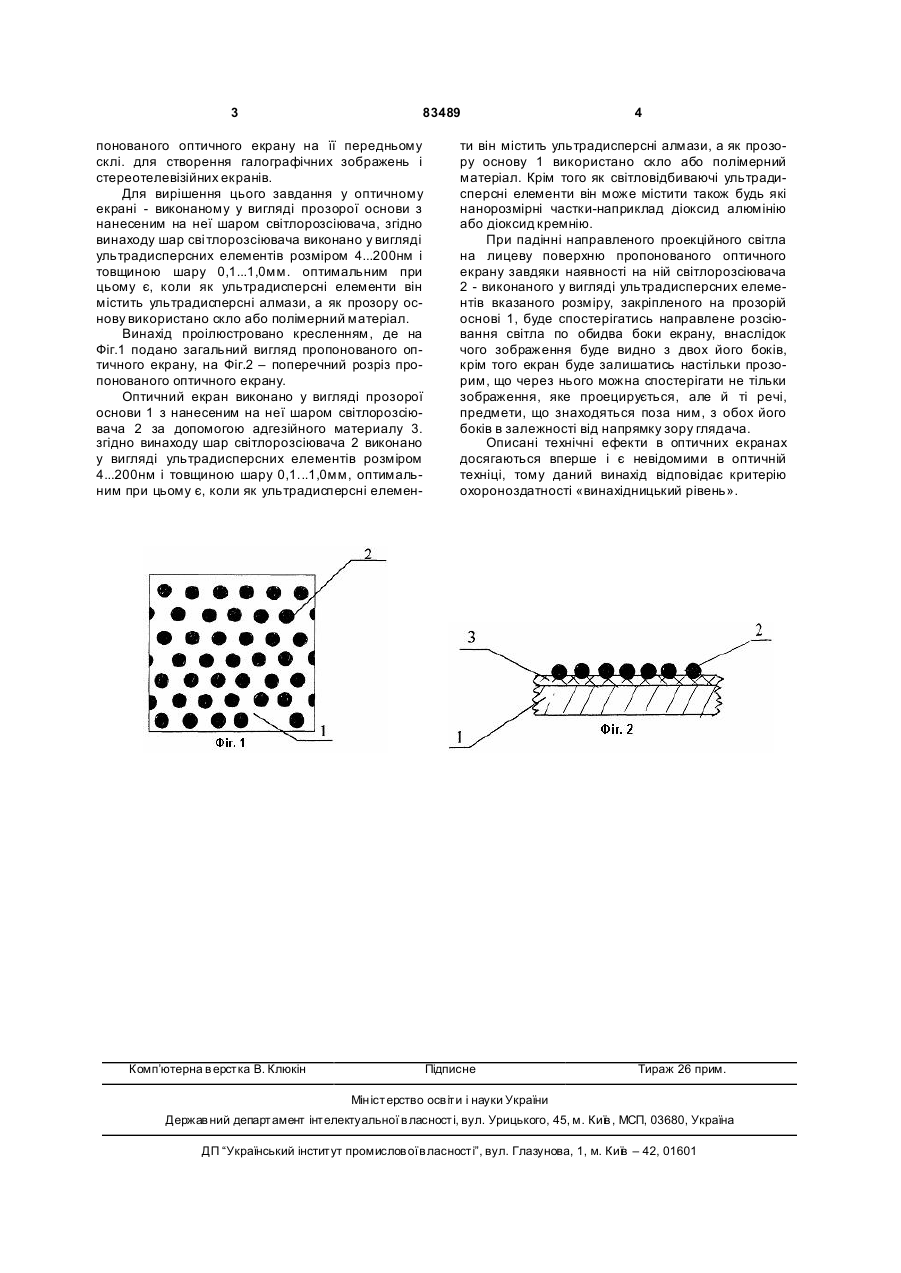

Оптичний екран, виконаний у вигляді прозорої основи з нанесеним на неї моношаром світлорозсіювача, що містить алмазні елементи, який відрізняється тим, що основу виконано з полімерного матеріалу, моношар світлорозсіювача містить алмазні елементи розміром 4...200нм і має товщину 0,1... 1,0мм. (19) (21) a200510690 (22) 11.11.2005 (46) 25.07.2008, Бюл.№ 14, 2008 р. (72) ПАДАЛКО ВОЛОДИМИР ІВАНОВИЧ, U A (73) ПАДАЛКО ВОЛОДИМИР ІВАНОВИЧ, U A (56) RU 2102786, 20.01.1998 RU 2210134, 10.08.2003 EP 1455224, 08.09.2004 US 6359383, 19.03.2002 3 83489 понованого оптичного екрану на її передньому склі. для створення галографічних зображень і стереотелевізійних екранів. Для вирішення цього завдання у оптичному екрані - виконаному у вигляді прозорої основи з нанесеним на неї шаром світлорозсіювача, згідно винаходу шар сві тлорозсіювача виконано у вигляді ультрадисперсних елементів розміром 4...200нм і товщиною шару 0,1...1,0мм. оптимальним при цьому є, коли як ультрадисперсні елементи він містить ультрадисперсні алмази, а як прозору основу використано скло або полімерний матеріал. Винахід проілюстровано кресленням, де на Фіг.1 подано загальний вигляд пропонованого оптичного екрану, на Фіг.2 – поперечний розріз пропонованого оптичного екрану. Оптичний екран виконано у вигляді прозорої основи 1 з нанесеним на неї шаром світлорозсіювача 2 за допомогою адгезійного материалу 3. згідно винаходу шар світлорозсіювача 2 виконано у вигляді ультрадисперсних елементів розміром 4...200нм і товщиною шару 0,1...1,0мм, оптимальним при цьому є, коли як ультрадисперсні елемен Комп’ютерна в ерстка В. Клюкін 4 ти він містить ультрадисперсні алмази, а як прозору основу 1 використано скло або полімерний матеріал. Крім того як світловідбиваючі ультрадисперсні елементи він може містити також будь які нанорозмірні частки-наприклад діоксид алюмінію або діоксид кремнію. При падінні направленого проекційного світла на лицеву поверхню пропонованого оптичного екрану завдяки наявності на ній світлорозсіювача 2 - виконаного у вигляді ультрадисперсних елементів вказаного розміру, закріпленого на прозорій основі 1, буде спостерігатись направлене розсіювання світла по обидва боки екрану, внаслідок чого зображення буде видно з двох його боків, крім того екран буде залишатись настільки прозорим, що через нього можна спостерігати не тільки зображення, яке проецирується, але й ті речі, предмети, що знаходяться поза ним, з обох його боків в залежності від напрямку зору глядача. Описані технічні ефекти в оптичних екранах досягаються вперше і є невідомими в оптичній техніці, тому даний винахід відповідає критерію охороноздатності «винахідницький рівень». Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
