Шумозахисний екран

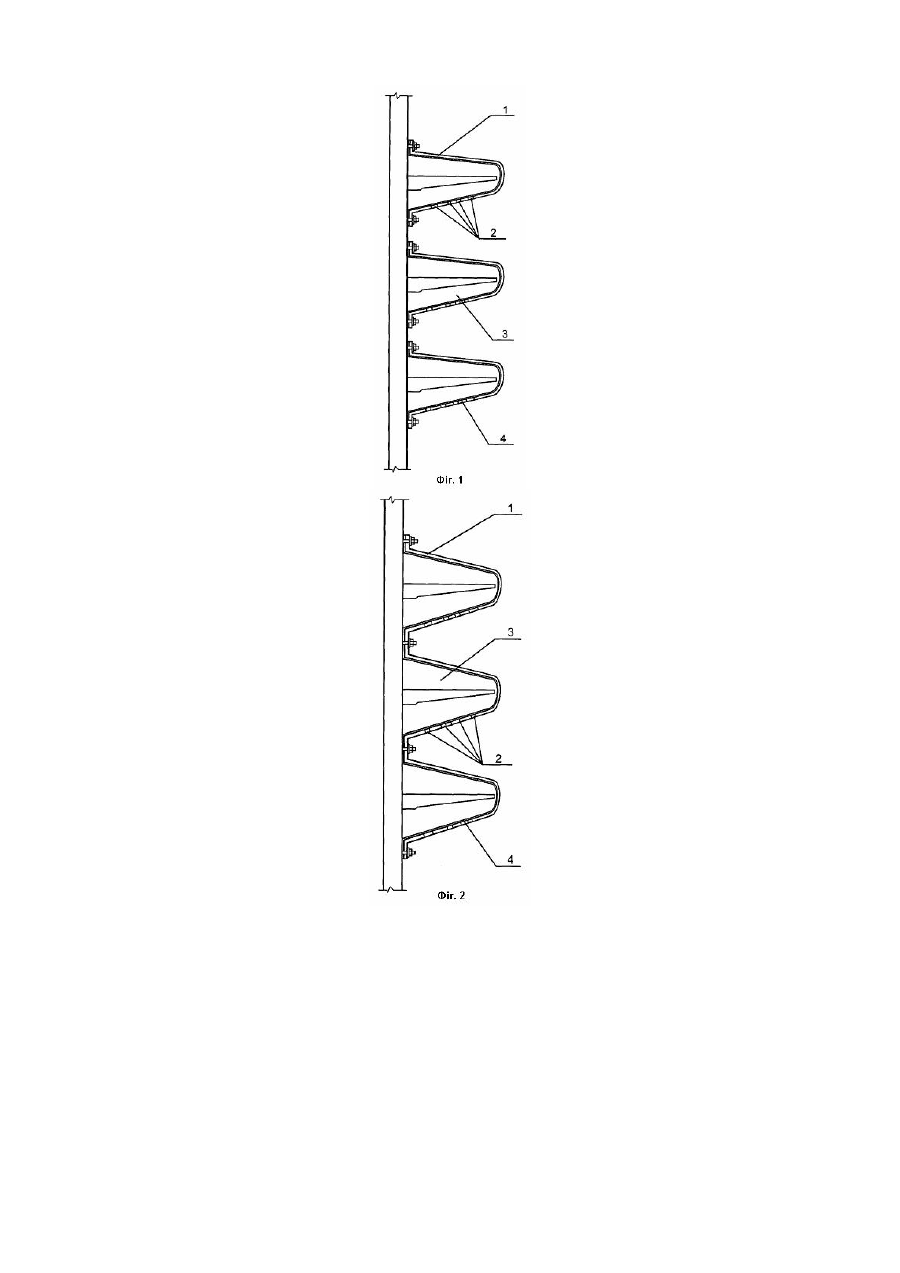

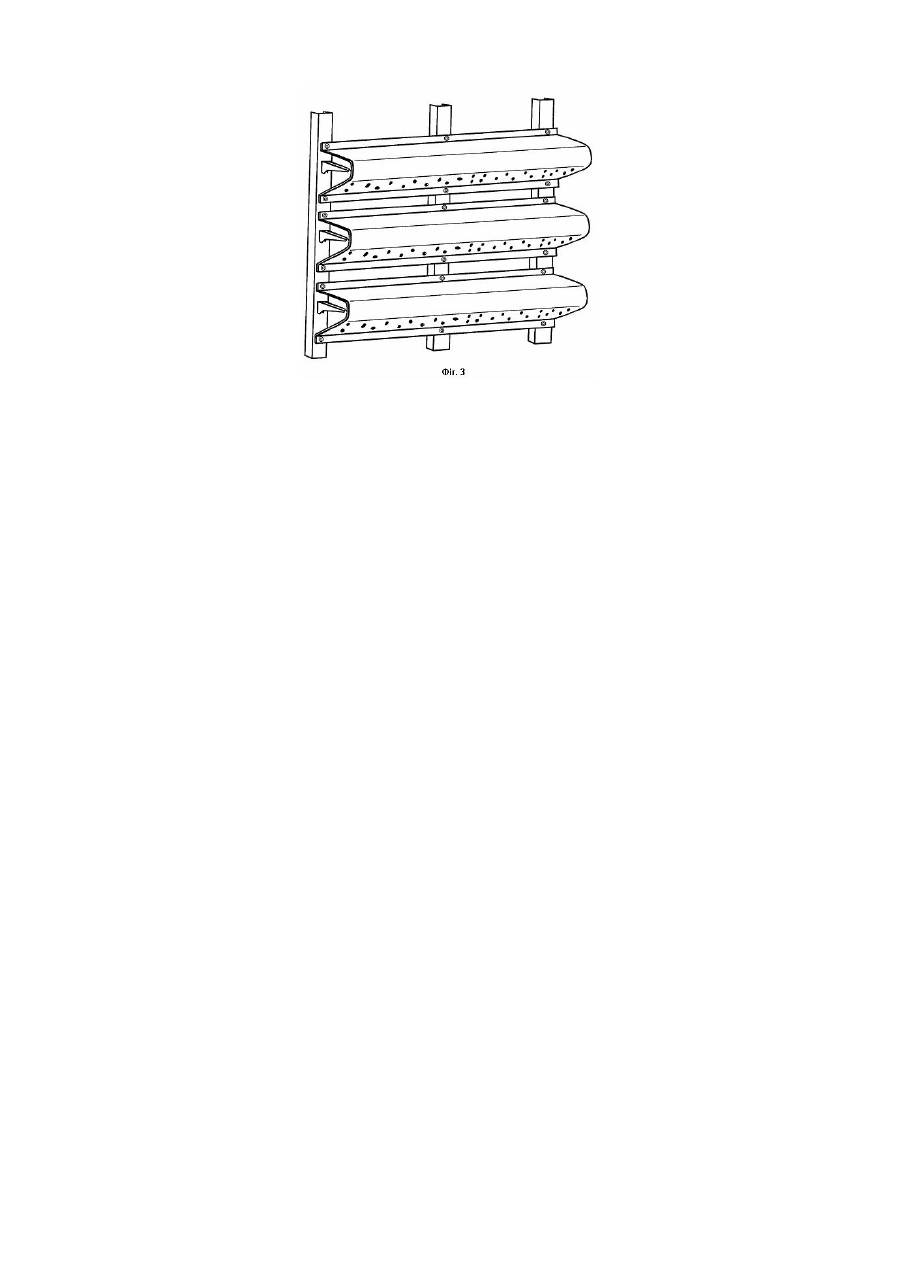

Корисна модель відноситься до будівництва і може знайти застосування при будівництві шумозахисних екранів, розташовуваних уздовж шляхи проходження швидкісного трамвая. Аналогом корисної моделі служить шумозахисний екран, що складається з плоскої вертикальної стінки, що збирається з окремих пластин і встановлюваних паралельно рухові транспортного потоку [AC CPCP №543348]. Такий екран має недостатню звуковбирну здатність, тому для підвищення акустичної ефективності приходиться збільшувати висоту екрана, збільшуючи тим самим розмір «звукової тіні». Метою корисної моделі є підвищення акустичної ефективності шумозахисного екрана. Як прототип обраний шумозахисний екран, що складається з плоских пластин основи, що виконані з щільного матеріалу, жорстко з'єднаних між собою й опорними стовпами за допомогою шва, замоноліченого цементним розчином [АС CPCP №3433678]. Опорні стовпи розташовані вертикально на фундаментах. На зовнішніх поверхнях пластин з боку джерела шуму розміщені звуковбирні елементи у формі порожніх напівциліндрів з отворами. Порожнини звуковбирних елементів розділені твердими діафрагмами, установлюваними перпендикулярно до подовжньої осі елементів, на відстані, порівнянній з половиною довжини хвилі шуму, що заглушається. Недоліком такої системи є мала ефективність глушіння шуму. Задачею корисної моделі є удосконалення шумозахисного екрана з метою збільшення акустичної ефективності. Шумозахисний екран закріплений на вертикальній огороджувальній конструкції, за допомогою болтового з'єднання і який складається з порожніх звуковбирних елементів згідно з корисною моделлю представляє собою металопластиковий короб, обклеєний із внутрішньої сторони пористою гумою, і має вигляд трапеції в перетині, висота трапеції залежить від довжини поличок для комунікацій, а нижня частина короба містить отвори, що можуть бути як круглої, щілинної форми. Металопластиковий короб може бути виконано як з окремих елементів, так і цільним. Заявлена корисна модель ілюструється малюнками, де на Фіг.1 - один з варіантів конструкції шумозахисного екрану, Фіг.2 - один з варіантів конструкції шумозахисного екрану, Фіг.3 - аксонометричне зображення конструкції шумозахисного екрану. Шумозахисний екран складається з порожніх звуковбирних елементів з отворами. Елементи можуть бути виконані з металопластика. На кожнім з елементів шумозахисного екрана 1 виконані отвори 2, що можуть бути як круглої, так і щілинної форми, причому отвори, для захисту від влучення атмосферних опадів, розташовуються в нижній частині порожніх звуковбирних елементів. Кріплення звуковбирних елементів до поверхні здійснюється за допомогою кріпильних болтів. Такий шумозахисний екран буде служити не тільки як звукоізоляцію, але і як захист електропроводів, що будуть ховатися за ним, а також як декоративний елемент. Висота порожніх пластин і їхня кількість може варіюватися в широких межах. Можна застосувати шумозахисний екран у виді єдиної цільної пластини й у виді окремих елементів. По внутрішній частині порожнини прокладений гумовий шар для гідроізоляції і більшої ефективності гасіння повітряного шуму, що поширюється у виді звукових хвиль у повітрі. Робота такого шумозахисного екрана полягає в наступному: звукові хвилі, генерируємі джерелом шуму, попадають під різними кутами на поверхню екрана 1. Частина звукової енергії поглинається резонуючими порожнинами 3, а частина розсіюється на опуклих поверхнях звуковбирних елементів, що виконують роль дифузора. Дана звуковбирна конструкція працює на зниження енергії відбитих звукових хвиль, тобто - для зниження шуму. Звукова енергія, що попадає на екран, значно зменшується завдяки отворам, виконаним у тілі опуклих порожнин. У розглянутій конструкції використовується три блоки з порожніх звуковбирних елементів, але висота порожніх пластин і їхня кількість може варіюватися в широких межах. Робота такого шумозахисного екрана полягає в наступному: звукові хвилі, генеруємі джерелом шуму, попадають під різними кутами на поверхню екрана. Частина звукової енергії поглинається резонуючими порожнинами, а частина розсіюється на опуклих поверхнях звуковбирних елементів, що виконують роль дифузора. Дана звуковбирна конструкція працює на зниження енергії відбитих звукових хвиль, тобто - для зниження шуму.
