Ротаційний лічильник газу

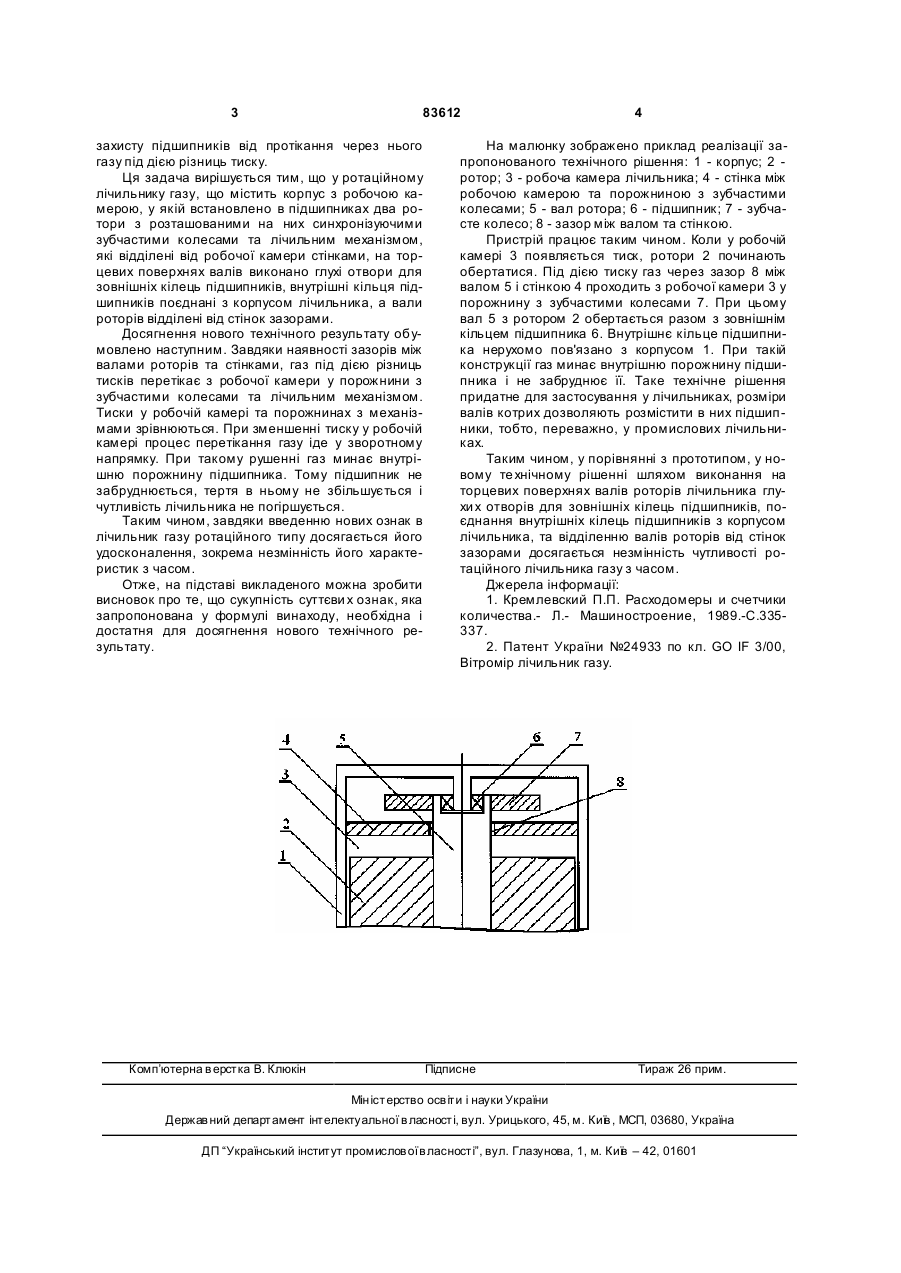

Ротаційний лічильник газу, що містить корпус з робочою камерою, у якій встановлено в підшипниках два ротори з розташованими на них синхронізуючими зубчастими колесами та лічильним механізмом, які відділені від робочої камери стінками, який відрізняється тим, що на торцевих поверхнях валів виконано глухі отвори для зовнішніх кілець підшипників, внутрішні кільця підшипників з′єднані з корпусом лічильника, а вали роторів відділені від стінок зазорами. (19) (21) a200805731 (22) 05.05.2008 (46) 25.07.2008, Бюл.№ 14, 2008 р. (72) АНТОНОВ ОЛЕКС АНДР ЄВГЕНОВИЧ, UA, БАБИЧЕНКО ВЛАДИСЛАВ МИ ХАЙЛОВИЧ, UA, БЕРЕЗНИЙ ВІКТОР МИКОЛАЙОВИЧ, U A, МЕЛЬНИЧЕНКО ВАСИЛЬ ДАНИЛОВИЧ, UA, ПОЛЕТАЄВ ВІКТОР ГРИГОРОВИЧ, UA, ПРИБИЛОВ ГЕОРГІЙ ЯКОВИЧ, UA (73) АНТОНОВ ОЛЕКС АНДР ЄВГЕНОВИЧ, UA, БАБИЧЕНКО ВЛАДИСЛАВ МИ ХАЙЛОВИЧ, UA, БЕРЕЗНИЙ ВІКТОР МИКОЛАЙОВИЧ, U A, МЕЛЬНИЧЕНКО ВАСИЛЬ ДАНИЛОВИЧ, UA, ПОЛЕТАЄВ ВІКТОР ГРИГОРОВИЧ, UA, ПРИБИЛОВ ГЕОРГІЙ ЯКОВИЧ, UA 3 83612 захисту підшипників від протікання через нього газу під дією різниць тиску. Ця задача вирішується тим, що у ротаційному лічильнику газу, що містить корпус з робочою камерою, у якій встановлено в підшипниках два ротори з розташованими на них синхронізуючими зубчастими колесами та лічильним механізмом, які відділені від робочої камери стінками, на торцевих поверхнях валів виконано глухі отвори для зовнішніх кілець підшипників, внутрішні кільця підшипників поєднані з корпусом лічильника, а вали роторів відділені від стінок зазорами. Досягнення нового технічного результату обумовлено наступним. Завдяки наявності зазорів між валами роторів та стінками, газ під дією різниць тисків перетікає з робочої камери у порожнини з зубчастими колесами та лічильним механізмом. Тиски у робочій камері та порожнинах з механізмами зрівнюються. При зменшенні тиску у робочій камері процес перетікання газу іде у зворотному напрямку. При такому рушенні газ минає внутрішню порожнину підшипника. Тому підшипник не забруднюється, тертя в ньому не збільшується і чутливість лічильника не погіршується. Таким чином, завдяки введенню нових ознак в лічильник газу ротаційного типу досягається його удосконалення, зокрема незмінність його характеристик з часом. Отже, на підставі викладеного можна зробити висновок про те, що сукупність суттєви х ознак, яка запропонована у формулі винаходу, необхідна і достатня для досягнення нового технічного результату. Комп’ютерна в ерстка В. Клюкін 4 На малюнку зображено приклад реалізації запропонованого технічного рішення: 1 - корпус; 2 ротор; 3 - робоча камера лічильника; 4 - стінка між робочою камерою та порожниною з зубчастими колесами; 5 - вал ротора; 6 - підшипник; 7 - зубчасте колесо; 8 - зазор між валом та стінкою. Пристрій працює таким чином. Коли у робочій камері 3 появляється тиск, ротори 2 починають обертатися. Під дією тиску газ через зазор 8 між валом 5 і стінкою 4 проходить з робочої камери 3 у порожнину з зубчастими колесами 7. При цьому вал 5 з ротором 2 обертається разом з зовнішнім кільцем підшипника 6. Внутрішнє кільце підшипника нерухомо пов'язано з корпусом 1. При такій конструкції газ минає внутрішню порожнину підшипника і не забруднює її. Таке технічне рішення придатне для застосування у лічильниках, розміри валів котрих дозволяють розмістити в них підшипники, тобто, переважно, у промислових лічильниках. Таким чином, у порівнянні з прототипом, у новому те хнічному рішенні шляхом виконання на торцевих поверхнях валів роторів лічильника глухи х отворів для зовнішніх кілець підшипників, поєднання внутрішніх кілець підшипників з корпусом лічильника, та відділенню валів роторів від стінок зазорами досягається незмінність чутливості ротаційного лічильника газу з часом. Джерела інформації: 1. Кремлевский П.П. Расходомеры и счетчики количества.- Л.- Машиностроение, 1989.-С.335337. 2. Патент України №24933 по кл. GO IF 3/00, Вітромір лічильник газу. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
