Розточна головка

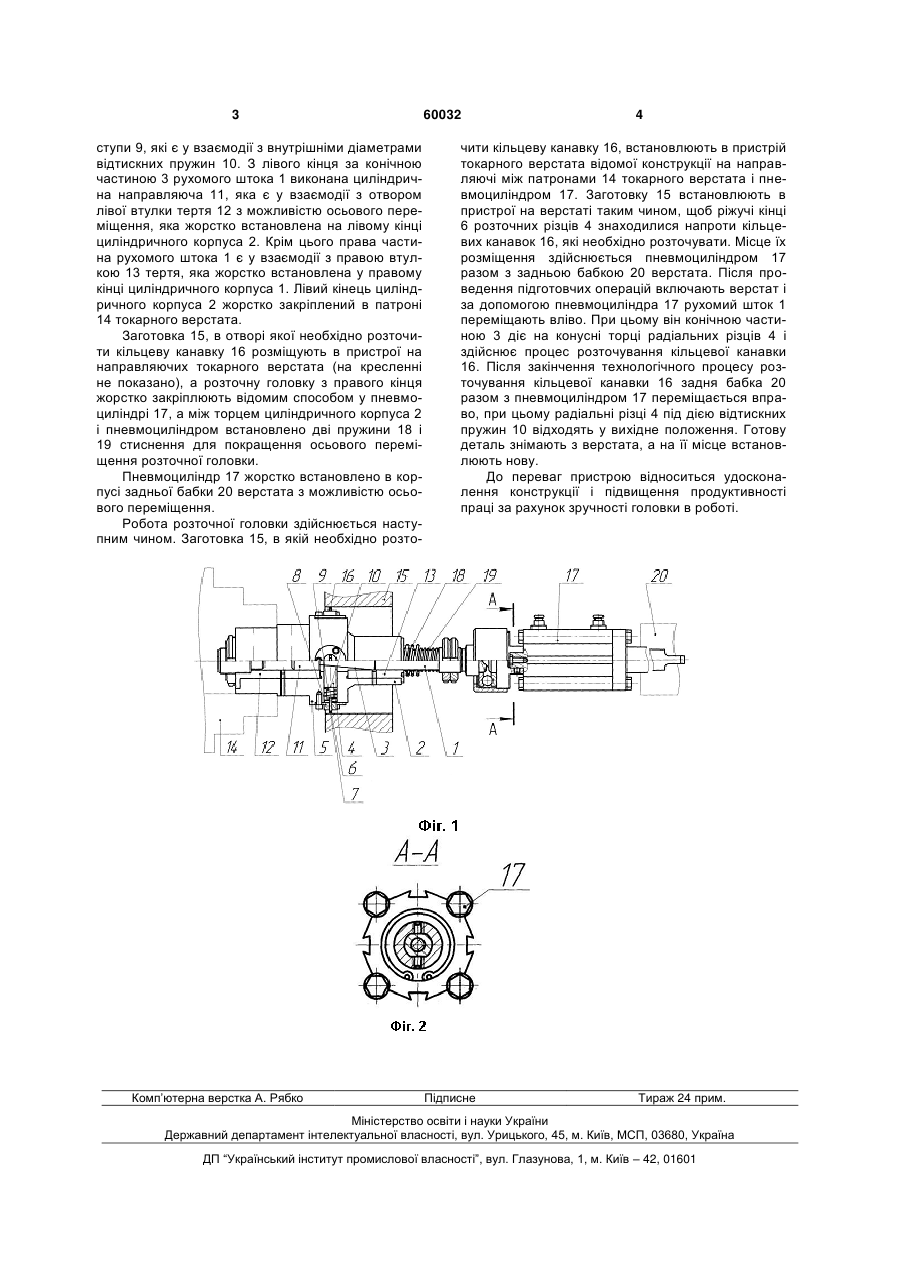

Розточна головка, яка виконана у вигляді рухомого штока з можливістю осьового і кругового переміщення в циліндричному корпусі, а кінцева конічна частина рухомого штока є у взаємодії з оправками радіальних різців, які розміщені в циліндричному корпусі рівномірно по колу, базуючих і 3 ступи 9, які є у взаємодії з внутрішніми діаметрами відтискних пружин 10. З лівого кінця за конічною частиною 3 рухомого штока 1 виконана циліндрична направляюча 11, яка є у взаємодії з отвором лівої втулки тертя 12 з можливістю осьового переміщення, яка жорстко встановлена на лівому кінці циліндричного корпуса 2. Крім цього права частина рухомого штока 1 є у взаємодії з правою втулкою 13 тертя, яка жорстко встановлена у правому кінці циліндричного корпуса 1. Лівий кінець циліндричного корпуса 2 жорстко закріплений в патроні 14 токарного верстата. Заготовка 15, в отворі якої необхідно розточити кільцеву канавку 16 розміщують в пристрої на направляючих токарного верстата (на кресленні не показано), а розточну головку з правого кінця жорстко закріплюють відомим способом у пневмоциліндрі 17, а між торцем циліндричного корпуса 2 і пневмоциліндром встановлено дві пружини 18 і 19 стиснення для покращення осьового переміщення розточної головки. Пневмоциліндр 17 жорстко встановлено в корпусі задньої бабки 20 верстата з можливістю осьового переміщення. Робота розточної головки здійснюється наступним чином. Заготовка 15, в якій необхідно розто Комп’ютерна верстка А. Рябко 60032 4 чити кільцеву канавку 16, встановлюють в пристрій токарного верстата відомої конструкції на направляючі між патронами 14 токарного верстата і пневмоциліндром 17. Заготовку 15 встановлюють в пристрої на верстаті таким чином, щоб ріжучі кінці 6 розточних різців 4 знаходилися напроти кільцевих канавок 16, які необхідно розточувати. Місце їх розміщення здійснюється пневмоциліндром 17 разом з задньою бабкою 20 верстата. Після проведення підготовчих операцій включають верстат і за допомогою пневмоциліндра 17 рухомий шток 1 переміщають вліво. При цьому він конічною частиною 3 діє на конусні торці радіальних різців 4 і здійснює процес розточування кільцевої канавки 16. Після закінчення технологічного процесу розточування кільцевої канавки 16 задня бабка 20 разом з пневмоциліндром 17 переміщається вправо, при цьому радіальні різці 4 під дією відтискних пружин 10 відходять у вихідне положення. Готову деталь знімають з верстата, а на її місце встановлюють нову. До переваг пристрою відноситься удосконалення конструкції і підвищення продуктивності праці за рахунок зручності головки в роботі. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
