Апарат для екстракції сировини в полі відцентрових сил з утворенням псевдозрідженого шару

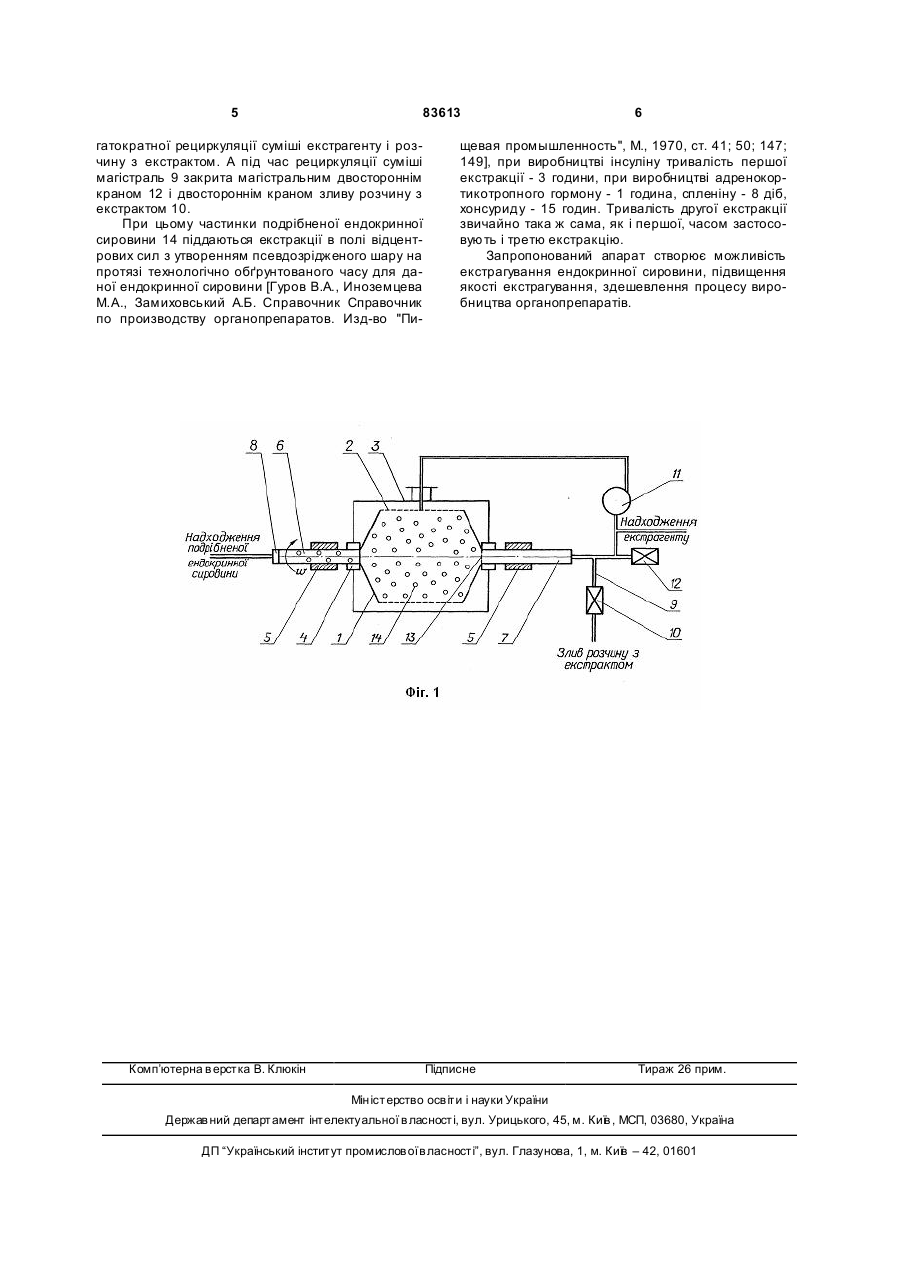

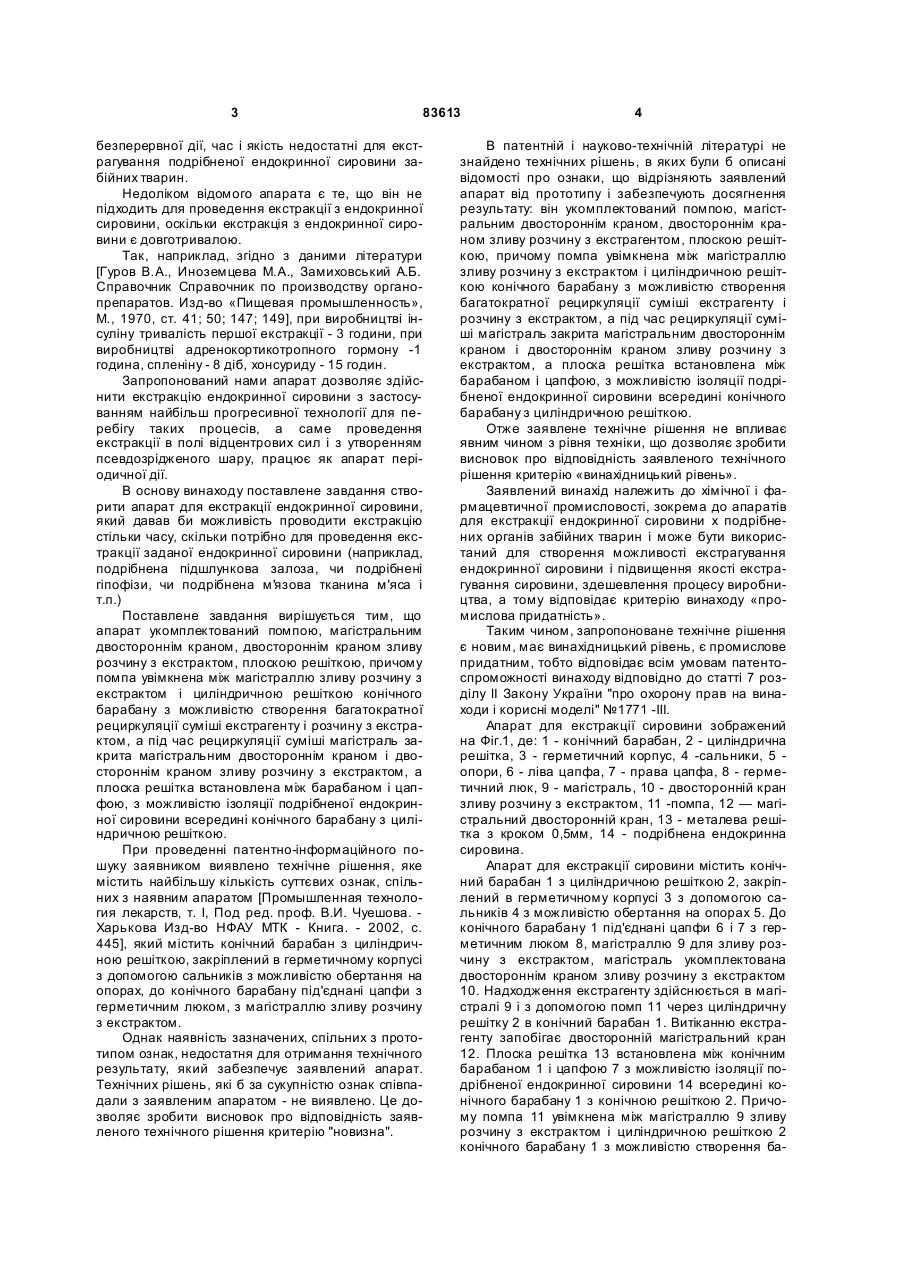

Апарат для екстракції сировини в полі відцентрових сил з утворенням псевдозрідженого шару, який містить конічний барабан з циліндричною решіткою, закріплений в герметичному корпусі за допомогою сальників з можливістю обертання на опорах, до конічного барабана під'єднані цапфи з герметичним люком, магістраль зливу розчину з екстрактом, який відрізняється тим, що додатково містить помпу, магістральний двосторонній кран, двосторонній кран зливу розчину з екстрактом та плоску решітку, причому помпа введена між магістраллю зливу розчину з екстрактом і циліндричною решіткою конічного барабана для створення багатократної рециркуляції суміші, магістраль закрита магістральним двостороннім краном і двостороннім краном зливу розчину з екстрактом, а плоска решітка вставлена між конічним барабаном і цапфою з можливістю проходження розчину з екстрактом і ізоляції подрібненої ендокринної сировини всередині конічного барабана з циліндричною решіткою. Винахід відноситься до хімічної та фармацевтичної промисловості, зокрема до апаратів для екстракції ендокринної сировини з подрібнених органів забійних тварин і може бути використаний для створення можливості екстрагування ендокринної сировини, підвищення якості екстрагування сировини, здешевлення процесу виробництва. Відомі пристрої і способи для екстрагування ендокринних препаратів, [патент США №3720657, кл 260-112.7, 1975р., А.с. СРСР №№83089, 194260, 332832, 570364, 579992, 626779; Гуров В. А., Иноземцева М.А., Замиховський А.Б. Справочник по производству органопрепаратов. Изд-во "Пищевая промышленность", М., 1970, стор. 41], до складу яких входить корпус екстрактора, днище екстрактора, мішалка з приводом, компоненти системи тверде тіло - рідина, наприклад, подрібнена підшлункова залоза в екстрагенті. Недоліками цих способів і пристроїв є утр уднений доступ екстрагенту до частинок твердого тіла, наприклад, до частинок подрібненої підшлун кової залози, великі енергетичні затрати на безперервне перемішування. Найбільш близьким до запропонованого апарату для екстракції сировини є апарат для екстракції рослинної сировини [Промышленная технология лекарств, т. 1, Под ред. проф. В.И. Чуешова. Харьков. Изд-во НФАУ МТК - Книга. - 2002, с. 445], який містить конічний барабан з циліндричною решіткою, закріплений в герметичному корпусі з допомогою сальників з можливістю обертання на опорах, до конічного барабану під'єднані цапфи з герметичним люком, з магістраллю зливу розчину з екстрактом. Перевагою відомого апарату є проведення екстракції в полі відцентрових сил із утворенням псевдозрідженого шару в системі тверде тіло рідина, що слід ра хувати найбільш прогресивним проведенням екстракції. Відомий апарат призначений для проведення екстракції рослинної сировини, де екстракт виходить практично дуже швидко, тобто відомий апарат працює як апарат (19) UA (11) 83613 (13) (21) u200600046 (22) 03.01.2006 (46) 25.07.2008, Бюл.№ 14, 2008 р. (72) КРАВЦІВ РОМАН ЙОСИПОВИЧ, UA, БІЛОНОГА ЮРІЙ ЛЬВОВИЧ, UA, ЗАНІЧКОВСЬКА ЛЮБОВ ВОЛОДИ МИРІВН А, U A (73) ЛЬВІВСЬКА НАЦІОНАЛЬН А АКАДЕМІЯ ВЕТЕРИНАРНОЇ МЕДИЦИНИ ІМ. С.З.ГЖИЦЬКОГО, UA (56) SU 64015, 31.08.1944 RU 2050919, 27.121995 UA 56795, 15.05.2003 US 3720657, 13.03.1973 Гуров В.А., Иноземцев М.А., Замиховский А.Б.Справочник по производству органопрепаратов.- М.: Пищевая промышленность, 1970. - С. 41, 50, 147, 147. Чуешов В.И., Зайцев А.И., Шебанова С.Т., Чернов Н.Е. Промышленная технология лекарств. - Харьков, Основа, 1999. - Т.1. - С. 454. C2 1 3 83613 безперервної дії, час і якість недостатні для екстрагування подрібненої ендокринної сировини забійних тварин. Недоліком відомого апарата є те, що він не підходить для проведення екстракції з ендокринної сировини, оскільки екстракція з ендокринної сировини є довготривалою. Так, наприклад, згідно з даними літератури [Гуров В.А., Иноземцева М.А., Замиховський А.Б. Справочник Справочник по производству органопрепаратов. Изд-во «Пищевая промышленность», М., 1970, ст. 41; 50; 147; 149], при виробництві інсуліну тривалість першої екстракції - 3 години, при виробництві адренокортикотропного гормону -1 година, спленіну - 8 діб, хонсуриду - 15 годин. Запропонований нами апарат дозволяє здійснити екстракцію ендокринної сировини з застосуванням найбільш прогресивної технології для перебігу таких процесів, а саме проведення екстракції в полі відцентрових сил і з утворенням псевдозрідженого шару, працює як апарат періодичної дії. В основу винаходу поставлене завдання створити апарат для екстракції ендокринної сировини, який давав би можливість проводити екстракцію стільки часу, скільки потрібно для проведення екстракції заданої ендокринної сировини (наприклад, подрібнена підшлункова залоза, чи подрібнені гіпофізи, чи подрібнена м'язова тканина м'яса і т.п.) Поставлене завдання вирішується тим, що апарат укомплектований помпою, магістральним двостороннім краном, двостороннім краном зливу розчину з екстрактом, плоскою решіткою, причому помпа увімкнена між магістраллю зливу розчину з екстрактом і циліндричною решіткою конічного барабану з можливістю створення багатократної рециркуляції суміші екстрагенту і розчину з екстрактом, а під час рециркуляції суміші магістраль закрита магістральним двостороннім краном і двостороннім краном зливу розчину з екстрактом, а плоска решітка встановлена між барабаном і цапфою, з можливістю ізоляції подрібненої ендокринної сировини всередині конічного барабану з циліндричною решіткою. При проведенні патентно-інформаційного пошуку заявником виявлено технічне рішення, яке містить найбільшу кількість суттєвих ознак, спільних з наявним апаратом [Промышленная технология лекарств, т. I, Под ред. проф. В.И. Чуешова. Харькова Изд-во НФАУ МТК - Книга. - 2002, с. 445], який містить конічний барабан з циліндричною решіткою, закріплений в герметичному корпусі з допомогою сальників з можливістю обертання на опорах, до конічного барабану під'єднані цапфи з герметичним люком, з магістраллю зливу розчину з екстрактом. Однак наявність зазначених, спільних з прототипом ознак, недостатня для отримання технічного результату, який забезпечує заявлений апарат. Технічних рішень, які б за сукупністю ознак співпадали з заявленим апаратом - не виявлено. Це дозволяє зробити висновок про відповідність заявленого технічного рішення критерію "новизна". 4 В патентній і науково-технічній літературі не знайдено технічних рішень, в яких були б описані відомості про ознаки, що відрізняють заявлений апарат від прототипу і забезпечують досягнення результату: він укомплектований помпою, магістральним двостороннім краном, двостороннім краном зливу розчину з екстрагентом, плоскою решіткою, причому помпа увімкнена між магістраллю зливу розчину з екстрактом і циліндричною решіткою конічного барабану з можливістю створення багатократної рециркуляції суміші екстрагенту і розчину з екстрактом, а під час рециркуляції суміші магістраль закрита магістральним двостороннім краном і двостороннім краном зливу розчину з екстрактом, а плоска решітка встановлена між барабаном і цапфою, з можливістю ізоляції подрібненої ендокринної сировини всередині конічного барабану з циліндричною решіткою. Отже заявлене технічне рішення не впливає явним чином з рівня техніки, що дозволяє зробити висновок про відповідність заявленого технічного рішення критерію «винахідницький рівень». Заявлений винахід належить до хімічної і фармацевтичної промисловості, зокрема до апаратів для екстракції ендокринної сировини х подрібнених органів забійних тварин і може бути використаний для створення можливості екстрагування ендокринної сировини і підвищення якості екстрагування сировини, здешевлення процесу виробництва, а тому відповідає критерію винаходу «промислова придатність». Таким чином, запропоноване технічне рішення є новим, має винахідницький рівень, є промислове придатним, тобто відповідає всім умовам патентоспроможності винаходу відповідно до статті 7 розділу II Закону України "про охорону прав на винаходи і корисні моделі" №1771 -III. Апарат для екстракції сировини зображений на Фіг.1, де: 1 - конічний барабан, 2 - циліндрична решітка, 3 - герметичний корпус, 4 -сальники, 5 опори, 6 - ліва цапфа, 7 - права цапфа, 8 - герметичний люк, 9 - магістраль, 10 - двосторонній кран зливу розчину з екстрактом, 11 -помпа, 12 — магістральний двосторонній кран, 13 - металева решітка з кроком 0,5мм, 14 - подрібнена ендокринна сировина. Апарат для екстракції сировини містить конічний барабан 1 з циліндричною решіткою 2, закріплений в герметичному корпусі 3 з допомогою сальників 4 з можливістю обертання на опорах 5. До конічного барабану 1 під'єднані цапфи 6 і 7 з герметичним люком 8, магістраллю 9 для зливу розчину з екстрактом, магістраль укомплектована двостороннім краном зливу розчину з екстрактом 10. Надходження екстрагенту здійснюється в магістралі 9 і з допомогою помп 11 через циліндричну решітку 2 в конічний барабан 1. Витіканню екстрагенту запобігає двосторонній магістральний кран 12. Плоска решітка 13 встановлена між конічним барабаном 1 і цапфою 7 з можливістю ізоляції подрібненої ендокринної сировини 14 всередині конічного барабану 1 з конічною решіткою 2. Причому помпа 11 увімкнена між магістраллю 9 зливу розчину з екстрактом і циліндричною решіткою 2 конічного барабану 1 з можливістю створення ба 5 83613 гатократної рециркуляції суміші екстрагенту і розчину з екстрактом. А під час рециркуляції суміші магістраль 9 закрита магістральним двостороннім краном 12 і двостороннім краном зливу розчину з екстрактом 10. При цьому частинки подрібненої ендокринної сировини 14 піддаються екстракції в полі відцентрових сил з утворенням псевдозрідженого шару на протязі технологічно обґрунтованого часу для даної ендокринної сировини [Гуров В.А., Иноземцева М.А., Замиховський А.Б. Справочник Справочник по производству органопрепаратов. Изд-во "Пи Комп’ютерна в ерстка В. Клюкін 6 щевая промышленность", М., 1970, ст. 41; 50; 147; 149], при виробництві інсуліну тривалість першої екстракції - 3 години, при виробництві адренокортикотропного гормону - 1 година, спленіну - 8 діб, хонсуриду - 15 годин. Тривалість другої екстракції звичайно така ж сама, як і першої, часом застосовують і третю екстракцію. Запропонований апарат створює можливість екстрагування ендокринної сировини, підвищення якості екстрагування, здешевлення процесу виробництва органопрепаратів. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
