Роторний насос

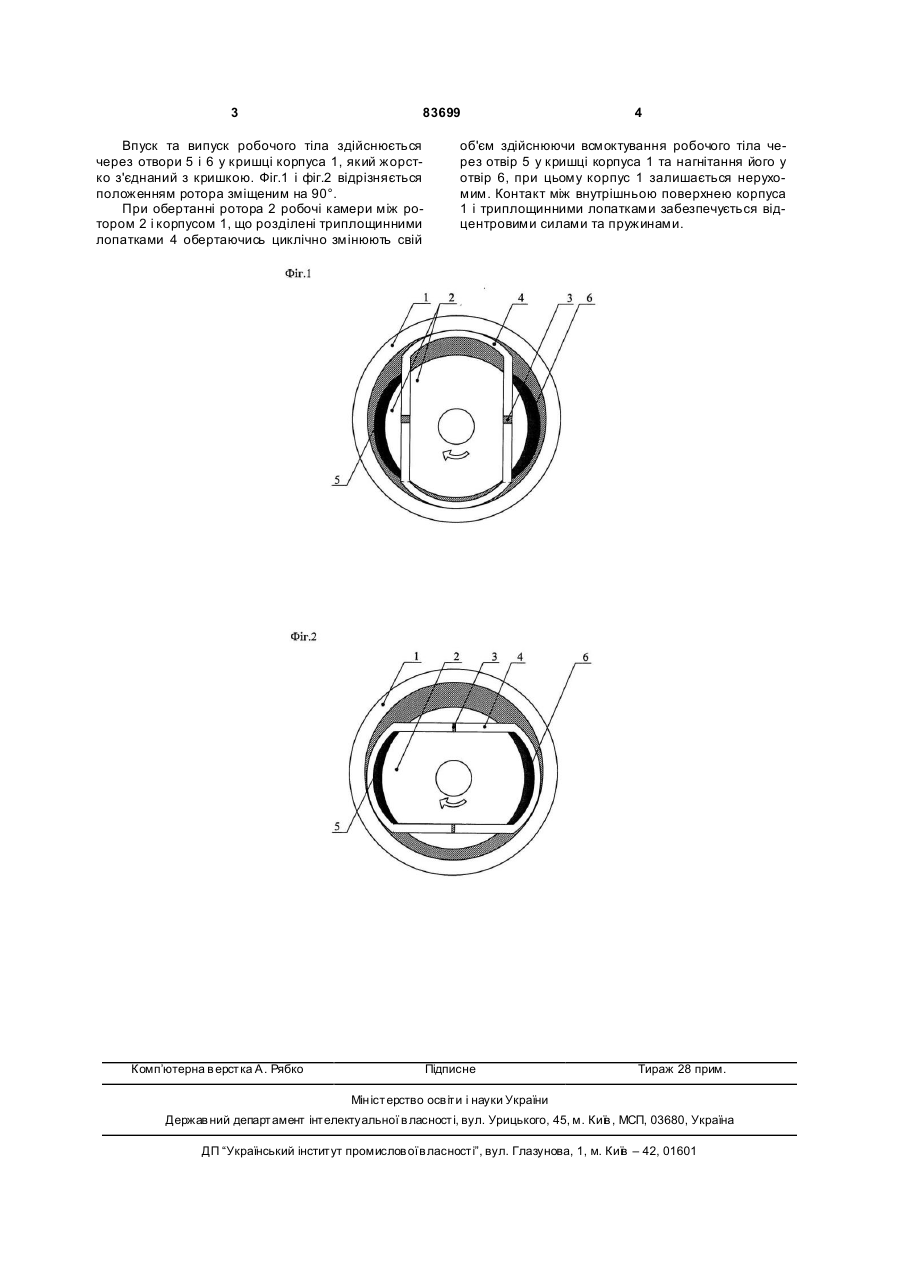

Роторний насос з циліндричним корпусом та у його порожнині ексцентричним ротором, на хордових паралельних направляючих поверхнях якого встановлено з можливістю радіального зворотнопоступального руху відносно ротора щонайменше дві триплощинні лопатки, з числом робочих камер, вдвоє переважаючим число триплощинних лопаток, який відрізняється тим, що з'єдн уюча паралельні площини кожної лопатки її середня площина вигнута по дузі з радіусом, меншим від радіуса ротора, та прилягає до внутрішньої циліндричної поверхні корпуса. Винахід відноситься до галузі машинобудування, зокрема до насосів. Відома роторна машина, яка може використовуватись як насос, з рухомим циліндром та у його порожнині ексцентричним ротором, щілина між якими розділена на робочі камери триплощинними лопатками, можливість руху яких визначена прямолінійними взаємоперпендикулярними направляючими поверхнями циліндра і ротора для кожної лопатки зокрема, з числом робочих камер вдвоє переважаючим число лопаток [Патент України на винахід №75366 від 17.04.2006р.]. У цій роторній машині внутрішня поверхня циліндра має неоднорідну будову і циліндр мусить обертатись, чим ускладнюється її будова взагалі та ущільнення торців рухомого циліндра зокрема. Завдання винаходу полягає у створенні конструкції роторного насосу з триплощинними лопатками, ексцентричним ротором у циліндричній порожнині корпуса та числом робочих камер вдвоє переважаючим число триплощинних лопаток, що спрощує будову насоса, зокрема дозволяє жорстко з'єднати циліндр та торцеві кришки. Поставлене завдання згідно з винаходом у роторному насосі з циліндричним корпусом та у його порожнині ексцентричним ротором, на хордових паралельних направляючих поверхнях якого встановлено з можливістю радіального зворотнопоступального руху відносно ротора щонайменше дві триплощиннні лопатки, з числом робочих камер вдвоє переважаючим число триплощинних лопаток, вирішується виконанням їх середньої площини вигнутою по дузі з радіусом меншим від радіуса ротора та прилеглою до внутрішньої циліндричної поверхні корпуса. Графічний матеріал на одному аркуші містить Фіг.1 і 2, де зображено роторний насос з циліндричним корпусом 1, у порожнині якого встановлено ексцентричний ротор 2 з паралельними хордовими прорізами 3, в які поміщено триплощинні лопатки 4 з можливістю радіального зворотно-поступального руху, а їх середня площина вигнута з радіусом дуги де що меншим радіуса ротора 2 і прилягає до внутрішньої циліндричної поверхні корпуса 1, причому половина робочих камер утворена ротором 2 і триплощинними лопатками 4, а друга їх половина утворена внутрішньою циліндричною поверхнею корпуса 1, триплощинними лопатками 4 та ротором 2. (19) UA (11) 83699 (13) C2 (21) a200606620 (22) 13.06.2006 (24) 11.08.2008 (46) 11.08.2008, Бюл.№ 15, 2008 р. (72) СКРИПЕЦЬ ЗЕНОВІЙ ІВАНОВИЧ, U A, СКРИПЕЦЬ ГРИГОРІЙ ЗЕНОВІЙОВИЧ, U A (73) СКРИПЕЦЬ ЗЕНОВІЙ ІВАНОВИЧ, U A, СКРИПЕЦЬ ГРИГОРІЙ ЗЕНОВІЙОВИЧ, U A (56) UA 75366, F04B1/00, 17.04.2006 SU 14144325, F04C9/00, 30.07.1988 SU 1377414, F01C9/00, 29.02.1988 RU 2282063, F04C18/08, 20.08.2006 RU 2103552, F04C2/344, 27.01.1998 GB1486685, F01B1/00, 17.03.1983 3 83699 Впуск та випуск робочого тіла здійснюється через отвори 5 і 6 у кришці корпуса 1, який жорстко з'єднаний з кришкою. Фіг.1 і фіг.2 відрізняється положенням ротора зміщеним на 90°. При обертанні ротора 2 робочі камери між ротором 2 і корпусом 1, що розділені триплощинними лопатками 4 обертаючись циклічно змінюють свій Комп’ютерна в ерстка А. Рябко 4 об'єм здійснюючи всмоктування робочого тіла через отвір 5 у кришці корпуса 1 та нагнітання його у отвір 6, при цьому корпус 1 залишається нерухомим. Контакт між внутрішньою поверхнею корпуса 1 і триплощинними лопатками забезпечується відцентровими силами та пружинами. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
