Роторний вітродвигун

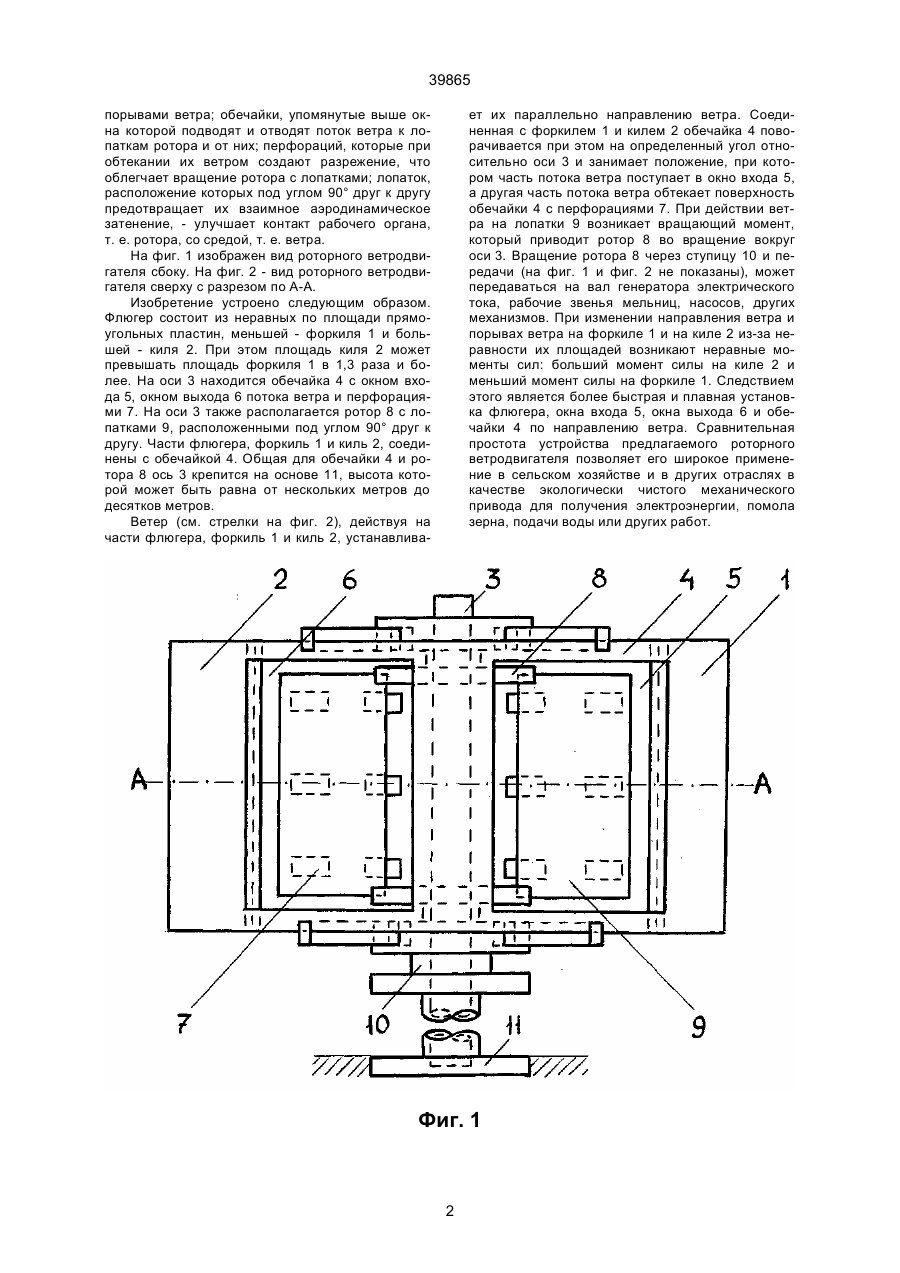

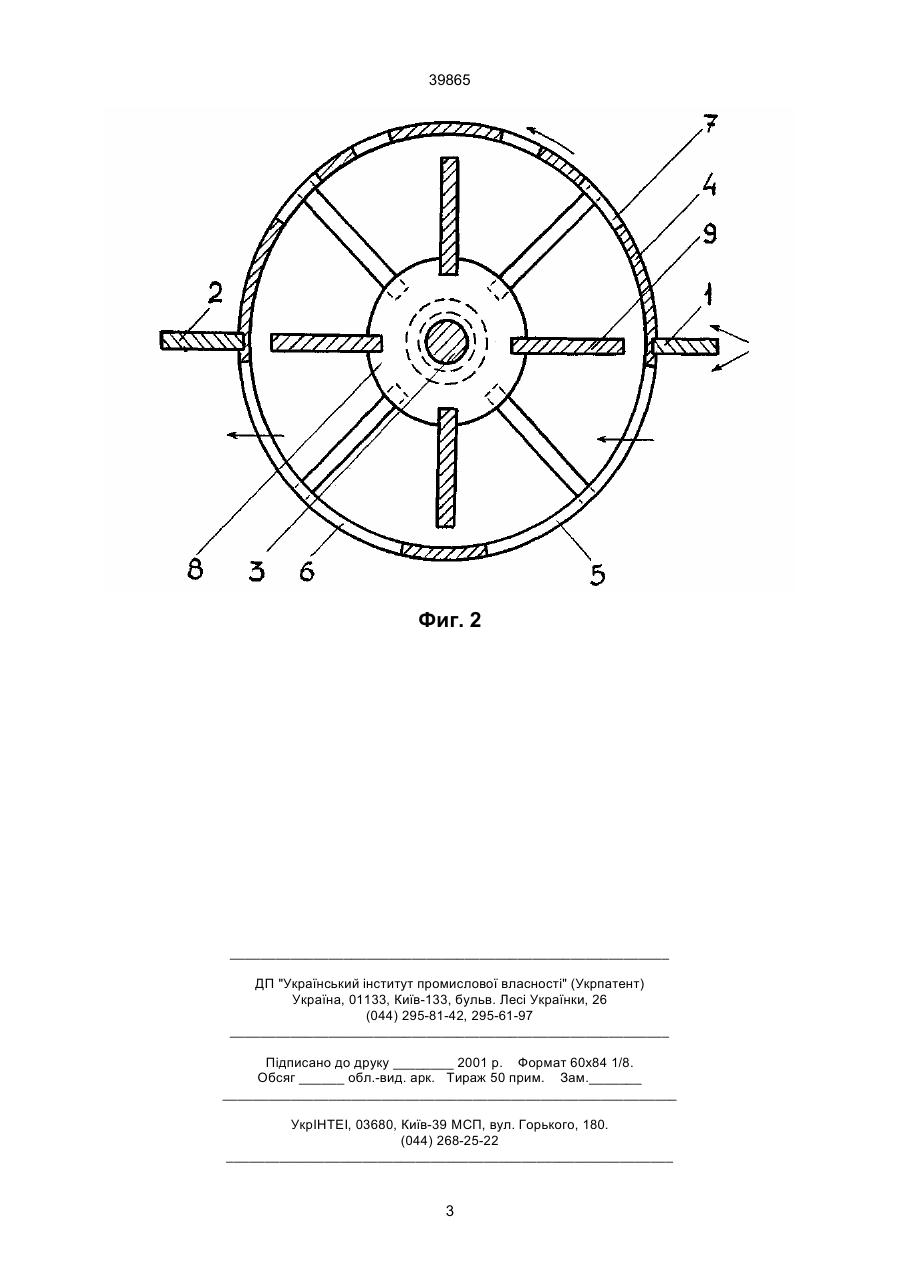

Роторный ветродвигатель, содержащий ротор с лопатками, расположенный на вертикальной оси вместе с обечайкой, закрывающей от ветра часть ротора с лопатками и имеющей окно входа потока ветра, флюгер в виде форкиля и превышающего его по площади киля, имеющего форму прямоугольной плоскости, при этом места соединения 39865 порывами ветра; обечайки, упомянутые выше окна которой подводят и отводят поток ветра к лопаткам ротора и от них; перфораций, которые при обтекании их ветром создают разрежение, что облегчает вращение ротора с лопатками; лопаток, расположение которых под углом 90° друг к другу предотвращает их взаимное аэродинамическое затенение, - улучшает контакт рабочего органа, т. е. ротора, со средой, т. е. ветра. На фиг. 1 изображен вид роторного ветродвигателя сбоку. На фиг. 2 - вид роторного ветродвигателя сверху с разрезом по А-А. Изобретение устроено следующим образом. Флюгер состоит из неравных по площади прямоугольных пластин, меньшей - форкиля 1 и большей - киля 2. При этом площадь киля 2 может превышать площадь форкиля 1 в 1,3 раза и более. На оси 3 находится обечайка 4 с окном входа 5, окном выхода 6 потока ветра и перфорациями 7. На оси 3 также располагается ротор 8 с лопатками 9, расположенными под углом 90° друг к другу. Части флюгера, форкиль 1 и киль 2, соединены с обечайкой 4. Общая для обечайки 4 и ротора 8 ось 3 крепится на основе 11, высота которой может быть равна от нескольких метров до десятков метров. Ветер (см. стрелки на фиг. 2), действуя на части флюгера, форкиль 1 и киль 2, устанавлива ет их параллельно направлению ветра. Соединенная с форкилем 1 и килем 2 обечайка 4 поворачивается при этом на определенный угол относительно оси 3 и занимает положение, при котором часть потока ветра поступает в окно входа 5, а другая часть потока ветра обтекает поверхность обечайки 4 с перфорациями 7. При действии ветра на лопатки 9 возникает вращающий момент, который приводит ротор 8 во вращение вокруг оси 3. Вращение ротора 8 через ступицу 10 и передачи (на фиг. 1 и фиг. 2 не показаны), может передаваться на вал генератора электрического тока, рабочие звенья мельниц, насосов, других механизмов. При изменении направления ветра и порывах ветра на форкиле 1 и на киле 2 из-за неравности их площадей возникают неравные моменты сил: больший момент силы на киле 2 и меньший момент силы на форкиле 1. Следствием этого является более быстрая и плавная установка флюгера, окна входа 5, окна выхода 6 и обечайки 4 по направлению ветра. Сравнительная простота устройства предлагаемого роторного ветродвигателя позволяет его широкое применение в сельском хозяйстве и в других отраслях в качестве экологически чистого механического привода для получения электроэнергии, помола зерна, подачи воды или других работ. Фиг. 1 2 39865 Фиг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
