Кабель підводний з комбінованою бронею

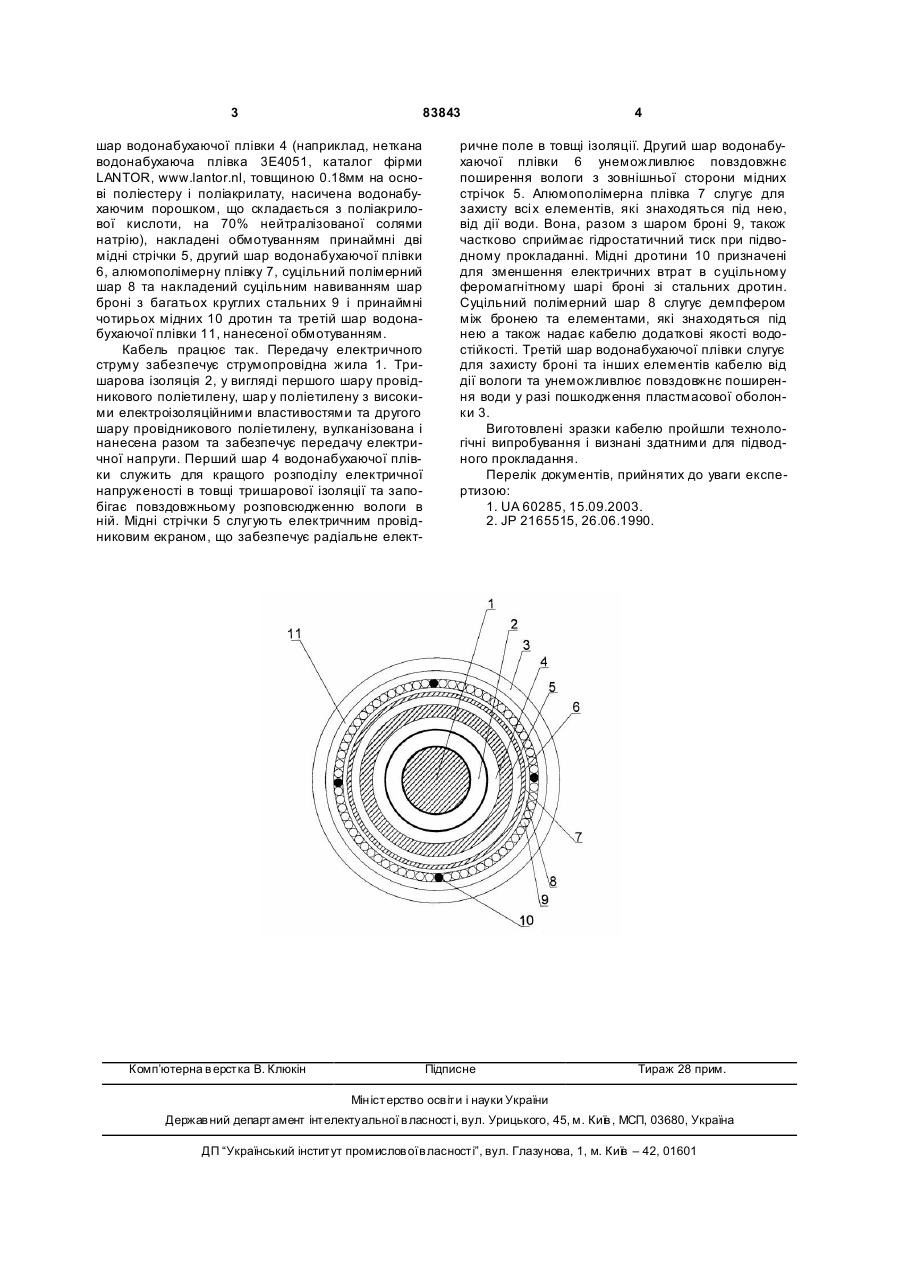

Кабель підводний з комбінованою бронею, який складається з металевої ущільненої струмопровідної жили, тришарової ізоляції з вулканізованого поліетилену та пластмасової оболонки, який відрізняє ться тим, що додатково містить нанесений на тришарову ізоляцію з вулканізованого поліетилену перший шар водонабухаючої плівки, накладені обмотуванням, принаймні дві, мідні стрічки, другий шар водонабухаючої плівки, алюмополімерну плівку, суцільний полімерний шар та накладений суцільним навиванням шар броні з багатьох круглих стальних і принаймні чотирьох мідних дротин та третій шар водонабухаючої плівки, нанесеної обмотуванням, причому мідні дротини розміщені в шарі броні на рівних відстанях одна від одної. Винахід відноситься до електричних кабелів і проводів. Відомий кабель силовий, який складається з одно - або багатожильного осердя, поверх якого накладена ізоляція з шарів полімерної плівки та паперу. Його недоліком є невисока стійкість до дії зовнішнього середовища [1]. Найбільш близьким до запропонованого об'єкту є кабель силовий, який складається з металевої ущільненої струмопровідної жили, тришарової ізоляції з вулканізованого поліетилену та пластмасової оболонки. Його недоліком є неможливість підводного прокладання [2]. В основу запропоновано об'єкта покладено забезпечення його стійкості до гідростатичного тиску. Поставлена задача вирішується поєднанням додаткових елементів конструкції та технології їх виготовлення. Відповідність критерію «новизна» запропонованому об'єкту забезпечує те, що він додатково містить послідовно нанесені на трьохшарову ізо ляцію з вулканізованого поліетилену перший шар водонабухаючої плівки, накладені обмотуванням принаймні дві мідні стрічки, другий шар водонабухаючої плівки, алюмополімерну плівку, суцільний полімерний шар та накладений суцільним навиванням шар броні з багатьох круглих стальних і принаймні чотирьох мідних дротин та третій шар водонабухаючої плівки, нанесеної обмотуванням, причому мідні дротини розміщені в шарі броні на рівних відстанях одна від одної. Порівняння запропонованого об'єкта не тільки з прототипом, але і з іншими технічними рішеннями в цій галузі те хніки не виявило в них ознак, які відрізняють запропоноване рішення від прототипу. Це дозволяє зробити висновок про відповідність запропонованого об'єкта критерію «суттєві відзнаки». На Фіг. наведене схематичне зображення запропонованого об'єкта. Він складається з металевої ущільненої струмопровідної жили 1, тришарової ізоляції 2 з вулканізованого поліетилену та пластмасової оболонки 3, а також містить перший (19) UA (11) 83843 (13) (21) a200600892 (22) 01.02.2006 (24) 26.08.2008 (46) 26.08.2008, Бюл.№ 16, 2008 р. (72) ЗОЛОТАРЬОВ ВОЛОДИ МИР МИ ХАЙЛОВИЧ, UA, КАРПУШЕНКО ВАСИЛЬ ПЕТРОВИЧ, UA, ЧУВУРІН МИКОЛА ПЕТРОВИЧ, U A, АНТОНЕЦЬ ЮРІЙ ПАНАСОВИЧ, U A, Н АУ МЕНКО ОЛЕКСІЙ АНТОНОВИЧ, UA (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ЗАВОД "ПІВДЕНКАБЕЛЬ", U A (56) UA 60285, 15.09.2003 JP 2165515, 26.06.1990 US 2001/0042635, 22.11.2001 JP 2000299018, 24.10.2000 JP 2001052538, 12.06.2000 RU 17654, 10.04.2001 UA 58424, 15.07.2003 EP 0938102, 14.09.2005 UA 60285, 15.09.2003 C2 1 3 83843 шар водонабухаючої плівки 4 (наприклад, неткана водонабухаюча плівка 3Е4051, каталог фірми LANTOR, www.lantor.nl, товщиною 0.18мм на основі поліестеру і поліакрилату, насичена водонабухаючим порошком, що складається з поліакрилової кислоти, на 70% нейтралізованої солями натрію), накладені обмотуванням принаймні дві мідні стрічки 5, другий шар водонабухаючої плівки 6, алюмополімерну плівку 7, суцільний полімерний шар 8 та накладений суцільним навиванням шар броні з багатьох круглих стальних 9 і принаймні чотирьох мідних 10 дротин та третій шар водонабухаючої плівки 11, нанесеної обмотуванням. Кабель працює так. Передачу електричного струму забезпечує струмопровідна жила 1. Тришарова ізоляція 2, у вигляді першого шару провідникового поліетилену, шар у поліетилену з високими електроізоляційними властивостями та другого шару провідникового поліетилену, вулканізована і нанесена разом та забезпечує передачу електричної напруги. Перший шар 4 водонабухаючої плівки служить для кращого розподілу електричної напруженості в товщі тришарової ізоляції та запобігає повздовжньому розповсюдженню вологи в ній. Мідні стрічки 5 слугують електричним провідниковим екраном, що забезпечує радіальне елект Комп’ютерна в ерстка В. Клюкін 4 ричне поле в товщі ізоляції. Другий шар водонабухаючої плівки 6 унеможливлює повздовжнє поширення вологи з зовнішньої сторони мідних стрічок 5. Алюмополімерна плівка 7 слугує для захисту всі х елементів, які знаходяться під нею, від дії води. Вона, разом з шаром броні 9, також частково сприймає гідростатичний тиск при підводному прокладанні. Мідні дротини 10 призначені для зменшення електричних втрат в суцільному феромагнітному шарі броні зі стальних дротин. Суцільний полімерний шар 8 слугує демпфером між бронею та елементами, які знаходяться під нею а також надає кабелю додаткові якості водостійкості. Третій шар водонабухаючої плівки слугує для захисту броні та інших елементів кабелю від дії вологи та унеможливлює повздовжнє поширення води у разі пошкодження пластмасової оболонки 3. Виготовлені зразки кабелю пройшли технологічні випробування і визнані здатними для підводного прокладання. Перелік документів, прийнятих до уваги експертизою: 1. UA 60285, 15.09.2003. 2. JP 2165515, 26.06.1990. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
